Реферат



Изобретение относится к электротермии, в частности к конструкциям промышленных печей с футеровкой из волокнистого материала. Цель - снижение трудоемкости и монтажа. Печь содержит кожух 1 с закрепленными под углом к вертикали штырями 2, расположенными в шахматном порядке, между которыми уложена теплоизоляция из волокнистого материала, свернутого в виде рулона 3. В футеровке печи оси расположены параллельно теплопередающей поверхности, радиационная составляющая теплопередачи также реализуется вдоль волокон, теплопотери от светоизлучения практически отсутствуют. Данная футеровка печи требует и меньших трудозатрат по сравнению с прототипом за счет того, что можно изготавливать большие по величине блоки, т.к. их продольный размер не ограничен толщиной футеровки, а для печи цилиндрической формы трудозатраты неизмеримо сокращены, т.к. ее теплоизоляцию можно формировать поярусно одним блоком с одним стыком. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ <ЕСКИХ

РЕСПУБЛИК п1("- 27 D 1/00

ГОСУДАРСТВЕ Н1!Ь Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ ГКНТ CC(:P

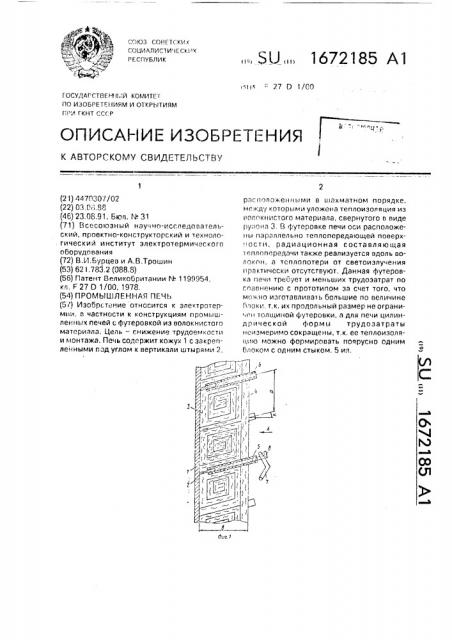

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4470307/02 (22) 0:3.08.88 (46) 23,08.91. Бюл. N. 31 (71) Всссоюзный научно-исследовательский, проектно-конструкторский и технологический институт электротермического оборудования (72) В.И,Бурцев и А.В.Трошин (53) 621,783,2 (088,8) (56) Патент Великобритании N 1199954, кл. F 27 D 1/00, 1978. (54) ПPОМЫШЛЕННАЯ ПЕЧЬ (5/) Изобретение относится к электротермии, 3 частности к конструкциям промышленных печей с футеровкой из волокнистого материала, Цель — снижение трудоеMKOcT11 и монтажа. Печь содержит кожух 1 с закрепленными под углом к вертикали штырями 2, „., SU „„1672185 А1 расположенными в шахматном порядке, между которыми уложена теплоизоляция из волг книстого материала, свернутого в виде рулона 3. В футеровке печи оси расположены параллельно теплопереда1ощей поверхности, радиационная составляющая

1еплопередачи также реализуется вдоль волокон, а теплопотери от светоизлучения практически отсутствуют, Данная футеровка печи требует и меньших трудозатрат по спавнению с прототипом за счет того. что мо,кно изготавливать большие по величине локи„, т.к. их продольный размер не ограниРн толщиной футеровки, а для печи цилиндрической формы трудозатраты неизмеримо сокращены, т.к. ее теплоизоляцию можно формировать поярусно одним блоком с одним стыком. 5 ил, 1) t J

15) 25

4() 45

Иэоб?? (е>>ие о)нoc>1>c t к элек tрoll;ð к;ии, в - .стнос11 к ко>>струк>1l111th псчг>й с фУтЕРОЯКОй ИЗ ВОЛОКНИСТО(О ЛэатЕГ?11апа, ! (ent, иэог>? e?et«t>t снижен>ле трудоемкости и мо >тажа.

На фиг. 1 пок=tsnttoå се letil1e 1>а фиг. 2 вид А на (f)1)ã. 1: на ф11г. 3 1)ечь г)опс ре lt,l>å сечение: на фиг.

4 — схема геолоиэ()(>яции; t>3 фиг, 5 р,.лон волокнисто о материала, Промышленная печь содержит кожух

1, на которoM эаKðåïëåíû шT>iðè 2 под углом к вертик, >lt (осгр1>л1 у, лом вверх) и в шахматном порядке, Между рядам 1, ohразованными штырями, уложен )еплоизоляционный слой иэ волокнистого материала, св..??.:)>ого в виде рул:)на 3. На

1>аружНЫХ ПО1)врл> ° -)Стяк руЛОНОВ >аКрЕПЛЕно «onot tta 4 и э волок>.> to(è ма гери )л,>. ? Ia штыри л1огуг бь.ть 1>вдеты кера>лические трубки 5, внутреннее пространстьг которых может быть заполнено теплоиэоляцией b для уменьшения теплопотерь. Штыри ме

; y1 быть использованы для 1>адвеск11 наt ревательны злеменгов 1 (и)>и для подвески элементов их крепления)»осле предварительного насаживания на них керамических костылей 8. Чтобы рулоны не разворачивались, наружный край л>с кно закрвпить Cкобами 9, Расположение штырей в шахмагном порядке создает дополни гел>.ную опору рулону, и, таким образолэ кос«1чество Lt) ti, рей уменьшается. После GKnàät: ва> ",ч между штыоями рулона последн>>й (?()I?ужинивает, плот> .о заполняя t,ðîñòðàíñòeo вокруг штырей. Количество рулонов Kte)Kду штырями по высоте равно кол.>честву их слоев по ширине. Длина окружности S рулона соответствует периметру П воображаемого четырехугольника, образованного стенкой печи, верхним 11 нижним штырями, в пространство:(второго уложен рулон; П =-2 (а+ h sin г, где а — pëññòoÿl ие между поясакл11 xpennett!.ÿ >штыря и); b— расчетная тол>дина футеровки; . - угол, под которым закреплены штыри 1по отношению к вертикали).

Наружный диаметр печи составляет

1720 мм, Расстояние между штырями по высоте 100 мм, по ширине 50 tint, Длина

>лтыря 100 м л, его диаметр 5 мм, Для изготовления рулона использовано п", .от;>о волокнистого рулонного материала тслщиной

20 мм, размером 700х10000 мм, после свертывания которого наружный диаметр рулона составляет в среднем 140 мм, Рулоны уложены по всей в >соте печи, после чего тля улучшения товарного вида к их наружt l о Й с 1 o I > г i t l .. t 111 у т (? 1 > 11 е I . 1 I l I? l1 I l () th () I l 111 1 l о Ь рази>,>х скоб 40х40 глл1 эакрепляк)1 полот

llo, пло>цадь которого равна гп>у>реннеи поверх>>ости фу)еровки из волок>>истого рулонного материала толщи>>ои 20 мл1. на

11>тыри надегы керамические втулки, к Ко

)орым подвешивают нагреватели сопроивления типа зигзаг Время >1э(о1овления

;,(теровки одt ой пе 111 составлеtlo tt среднем 45 мин.

Рулоны перед укладкой между рядами штырей, закрепленных в шахматном порядке первоначально деформируют, сжимая, эателэ вставляют между рядами штырей, после чего они, разжимаясь, спружинивают, плотна прижимаясь к соседнему ряду руло111, образуя единый сплошной слой футеровки печи, Оси рулонов параллельны стенке корпуса печи. В печи ш 1индри>еской формы рулоны уложены llo в >cote печи концентрично и оси их параллельны стенке.

Волокна, образующие пласт, ориентирова1>ы параллельно плоскости ковра. Каждое волокно представляет собой минисвеговод, в котором происходит стремление к выравн;1ванию темпера гур на обоих концах волокна за счет радиационной составляющей теплоп роводности материала.

Б известной печи оси рулонов расположены перпендикулярно теплопередающей поверхности, процесс теплопередачи таким образом идет вдоль плоскости ковра. В даннои же футеровке печи вследствие того. что

ocи рулонов расположены параллельно теплопередающей поверхности, радиационная составляющая теплопередачи также реалиэуется вдоль волокон, Но не перпендикулярно теп.:.опередающей поверхности, а по замкнутой спирали, теплопотер .1 от светоl .элучания практически отсутствуют.

Таким образом, тепловые потери в предлагаемой футеровке существенно мень JJe. Данная футеповка печи требует и меньших трудозатрат за счет того, что лэожtlo изготавливать большие по величине блоК«, так как их продольный размер не ограничен толщиной футеровки, а для печи

11илиндрической формы трудозатраты неизл:еримо сокращены, так как ее теплоизоляцию можно формовать поярусно одним б IOKOM (рулоном) с одним стыко1л.

Формула изобретения

Промышленная печь, содержащая

:opnyc со штырями и теплоиэоляцией в виде порядно уложенных рулонов из волокнистого материала вдоль стенки корпуса, отл и ч а ю щ а я с я тем, что, с целью снижения трудоемкости и лонтажа. рулоны

1672 I I! 5 расположены по окружностям, концентрич- и; пни ли е шахматном порядк» под острым ным корпусу печи между штыря .iv, ус;аное- лом к яе1 тикали.
