Прибор для определения погрешностей изготовления прямых двугранных углов и устройство для установки в приборе нулевого отсчета

Прибор для определения погрешностей изготовления прямых двугранных углов и устройство для установки в приборе нулевого отсчета

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и используется при контроле оптических деталей. Целью изобретения является повышение точности определения погрешности, а также повышение точности установки нулевого отсчета. При определении нулевого отсчета устройство устанавливаются в два положения. Углы, измеренные в первом и втором положениях, в сумме составляют 180°, поэтому нулевым отсчетом будет среднее значение. Параллельный пучок лучей от осветителя 1 проходит светоделитель 3, отражается от грани призмы 6 и светоделителем 3 направляется через оптический клин 2 на светоделитель 4. Отраженные лучи частично проходят светоделитель 4 и попадают в наблюдательную систему 5. Отразившиеся от грани лучи светоделителями 3 и 4 вновь отражаются от грани призмы 6. Процесс повторяется. Угловое расстояние между соседними изображениями составляет 2δ, где δ - отступление угла между гранями контролируемой призмы от 90°. 1 ил. 2 с.п.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (И) ((I) (э()э G 01 В 11/26

ГОСУДАРСТВЕН-Ы и КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ gr >

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ— (" I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ контролируемой призмы от 900, 2 с.п, ф-лы, 2 ил. (21) 4290203/28 (22) 27.07.89 (46) 23.08.91. Бюл. М 31 (72) Ю.П.Контиевский, А.В.Бакеркин и

В.П,Харьков (53) 531,743(088.8) (56) Авторское свидетельство СССР

М 920370; кл. G 01 В 11/26, 1982.

Измерительная техника, 1972, Ю 3, с. 6. (54) ПРИБОРДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТЕЙ ИЗГОТОВЛЕНИЯ ПРЯМЫХ ДВУГРАННЫХ УГЛОВ И УСТРОЙСТВО ДЛЯ УСТАНОВКИ

В ПРИБОРЕ НУЛЕВОГО OTCVETA (57) Изобретение относится к измерительной технике и используется при контроле оптических деталей, Целью изобретения является повышение точности определения погрешностей, а также повышение точности установки нулевого отсчета. При определении нулевого отсчета устройство устанавливается в два положения. Углы, измеренные в первом и втором положениях, в сумме составляют

1800, поэтому нулевым отсчетом будет среднее значение. Параллельный пучок лучей от осветителя 1 проходит светоделитель 3, отражается от грани призмы 6 и светоделителем 3 направляется через оптический клин

2 на светоделитель 4, Отраженные лучи частично проходят светоделитель 4 и попадают в наблюдательную систему 5. Отразившиеся от грани лучи светоделителями 3 и 4 вновь отражаются от грани призмы 6, Процесс повторяется. Угловое расстояние между соседними изображениями составляет 2 д, где д — отступление угла между гранями ) 1672205

Изобретение относится к измерительной технике и используется при контроле оптических деталей.

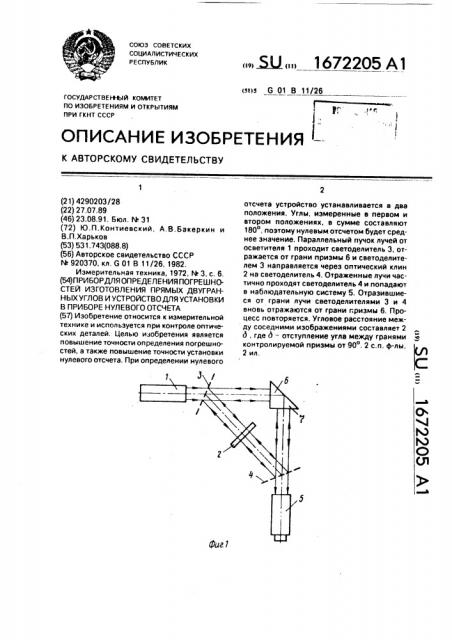

Целью изобретения является повышение точности установки, На фиг.1 представлена схема прибора; на фиг.2 — схема устройства для установки в нем нулевого отсчета.

Прибор для определения погрешностей включает оптически связанные осветитель

1, измерительную систему в виде оптического клина 2, установленного с возможностью поворота вокруг оптической оси, два плоских светоделителя 3 и 4, отсчетный элемент (не показан) и наблюдательную систему 5. Оптический клин 2 расположен между светоделителями 3 и 4, которые установлены под углом к оптической оси прибора.

Контролируемая призма обозначена позицией 6.

Устройство для установки нулевого отсчета содержит оптический блок в виде призмы с отражающим покрытием на катетных гранях 2 и 3, и оптической пластины 4.

Пластина 4 скреплена с призмой 1 плоскостью 5, на части которой нанесено отражающее покрытие. Оптический блок (фиг.1) расположен между светоделителями 3 и 4 в отсутствии детали 6 с воэможностью фиксации в двух положениях.

При определении нулевого отсчета грани 2 и 3 оптического блока в первом положении устанавливают перпендикулярно оптическим осям осветителя 1 и наблюдательной системы 5, совместив центр отверстия в пластине 4 с оптической осью осветителя 1 или наблюдательной системы

5. Во втором положении перпендикулярно оптическим осям осветителя 1 и наблюдательной системы 5 устанавливают грань 3 призмы 1 и плоскость 5 пластины 4. В каждом из положений оптического блока измеряют один иэ двух его углов, в сумме составляющих 180О, Измерения осуществляют путем совмещения всех изображений в поле зрения наблюдательной системы 5 и регистрации показателей отсчетного элемента (не показан). Среднее значение двух зарегистрированных показаний отсчетного элемента является нулевым отсчетом.

Прибор для определения погрешностей изготовления прямых двугранных углов работает следующим образом.

Параллельный пучок лучей от осветителя

1 проходит светоделитель 3, отражается от грани контролируемой детали 6 и светоделителем 3 направляется через оптический клин

2 на светоделитель 4, Отраженные светоделителем 4 лучи падают на вторую грань контролируемой детали 6. Отраженные гранью лучи частично проходят светоделитель 4 и попадают в наблюдательную систему 5, Отраженные светоделителем 4 лучи проходят оптический клин 2 и светоделителем 3 направляются нэ грань контролируемой детали 6. Отразившиеся от этой грани лучи светоделителями 3 и 4 вновь направляются на грань. Часть отраженных гранью лучей проходит светоделитель 4, попадает в на блюдательную систему 5 и строит второе изображение щели осветителя. Отраженные светоделителем 4 лучи вновь отражаются от граней 6 и 7 и строят третье изображение в наблюдательной системе 5 и тд, Измерение прямого двугранного угла осуществляют путем совмещения в поле зрения наблюдательной системы 5 всех иэображений и регистрации показаний отсчетного элемента (не показан), Разница между зарегистрированным показанием отсчетного элемента и нулевым отсчетом равна погрешности изготовления измеряемого угла.

Формула изобретения

1. Прибор для определения погрешностей изготовления прямых двугранных углов, содержащий оптически связанные осветитель, измерительную систему, два плоских светоделителя и наблюдательную систему, отличающийся тем, что, с целью повышения точности определения, измерительная система выполнена в виде оптического клина, установленного с возможностью поворота вокруг оптической оси, и отсчетного элемента и расположена по ходу излучения от осветителя между светоделителями, которые установлены под углом к оптической оси прибора.

2. Устройство для установки в приборе нулевого отсчета, содержащее оптический блок с двумя отражак>щими гранями, установленными друг к другу под прямым углом, о т л и ч а ю щ е е с я тем, что, с целью повышения точности установки, оптический блок выполнен в виде призмы с отражающим покрытием на катетных гранях и оптической пластины с отверстием и с частичным отражающим покрытием на одной из плоскостей, скрепленных друг с другом так, что катетная грань призмы образует с плоскостью пластины с отражающим покрытием угол, дополнительный к прямому углу призмы, а оптический блок расположен между светоделителями с возможностью фиксации в двух положениях.

1672205
