Устройство для измерения функции распределения энергии в кружке рассеяния оптической системы

Устройство для измерения функции распределения энергии в кружке рассеяния оптической системы

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и может быть использовано для контроля качества оптических систем. Цель изобретения - повышение точности измерений, и расширение эксплуатационных возможностей. Устройство состоит из сканирующего элемента 1 и измерительной оптико-электронной системы 2, закрепленных в полом цилиндре 3, поворотной платформы 4, кареток поперечного 5 и продольного 6 перемещений, приводов продольного 7 поперечного 8 и кругового 9 перемещений и корпуса 10. Каретка поперечного перемещения соединена с кареткой продольного перемещения и с поворотной платформой, что позволяет повысить жесткость, сократить габариты устройства и тем самым повысить точность измерений и расширить эксплуатационные возможности. Возможность замены оптикоэлектронного устройства и сканирующего элемента позволяют расширить спектральный диапазон и эксплуатационные возможности. 3 ил., 4 з.п. ф-лы.

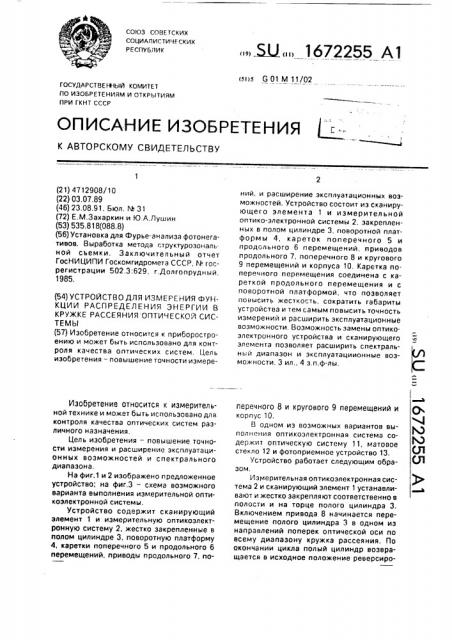

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4712908/10 (22) 03.07,89 (46) 23.08.91. Бюл. М 31 (72) Е.М.Захаркин и Ю.А.Лушин (53) 535,818(088,8) (56) Установка для Фурье-анализа фотонегативов. Выработка метода структуроэональной съемки. Заключительный отчет

ГосНИЦИПИ Госкомгидромета СССР, M госрегистрации 502.3;629, г,Долгопрудный, 1985. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФУНКЦИИ РАСПРЕДЕЛЕНИЯ ЭНЕРГИИ В

КРУЖКЕ РАССЕЯНИЯ ОПТИЧЕСКОЙ СИСТЕМЫ (57) Изобретение относится к приборостроению и может быть использовано для контроля качества оптических систем. Цель изобретения — повышение точности измереИзобретение относится к измерительной технике и может быть использовано для контроля качества оптических систем различного назначения.

Цель изобретения — повышение точности измерения и расширение эксплуатационных возможностей и спектрального диапазона.

На фиг.1 и 2 изображено предложенное устройство: на фиг.3 — схема возможного варианта выполнения измерительной оптикоэлектронной системы, Устройство содержит сканирующий элемент 1 и измерительную оптикоэлектронную систему 2, жестко закрепленные в полом цилиндре 3, поворотную платформу

4, каретки поперечного 5 и продольного 6 перемещений, приводы продольного 7, по. Ж 1672255 А1 ний, и расширение эксплуатационных возможностей. Устройство состоит из сканирующего элемента 1 и измерительной оптико-электронной системы 2, закрепленных в полом цилиндре 3, поворотной платформы 4, кареток поперечного 5 и продольного 6 перемещений, приводов продольного 7, поперечного 8 и кругового

9 перемещений и корпуса 10. Каретка поперечного перемещения соединена с кареткой продольного перемещения и с поворотной платформой, что позволяет повысить жесткость, сократить габариты устройства и тем самым повысить точность измерений и расширить эксплуатационные воэможности. Возможность замены оптикоэлектронного устройства и сканирующего элемента позволяет расширить спектральный диапазон и эксплуатациионные возможности. 3 ил., 4 з.п,ф-лы. перечного 8 и кругового 9 перемещений и корпус 10.

В одном из возможных вариантов выполнения оптикоэлектронная система содержит оптическую систему 11, матовое стекло 12 и фотоприемное устройство 13.

Устройство работает следующим образом.

Измерительная оптикоэлектронная система 2 и сканирующий элемент 1 устанавливают и жестко закрепляют соответственно в полости и на торце полого цилиндра 3, Включением привода 8 начинается перемещение полого цилиндра 3 в одном из направлений поперек оптической оси по всему диапазону кружка рассеяния. По окончании цикла полый цилиндр возвращается в исходное положение реверсиро1672255

10 ванием привода 8. При этом одновременно осуществляется разворот платформы ч приводом 9 на заданный угол, а в этом положении сканирование полого цилиндра

3 поперек оптической оси аналогично пред- 5

ыдущему. Продольное перемещениек вдоль оптической оси полого цилиндра 3 для поиска плоскости наилучшего изображения осуществляется приводом 7.

Для расширения эксплуатационных 10 возможностей и спектрального диапазона. например при обследовании отличных друг от друга объектов или при изменении условий, можно использовать различные виды сканируемых элементов (например, щеле- 15 вые диафрагмы, плоский непрозрачный нож и др.) и комплекты измерительных оптикоэлектронных систем (например, заранее подготовленные и закрепленные в сменном корпусе и др.), закрепленные внут- 20 ри полого цилиндра 3.

Формула изобретения

1. Устройство для измерения функции распределения энергии в кружке рассеяния 25 оптической системы, содержащее корпус, измерительную оптикоэлектронную систему, соединенную со сканирующим элементом и установленную в корпусе с возможностью поперечного перемещения, 30 узлы продольного, поперечного и кругового перемещений и приводы поперечного и кругового перемещений, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерений и расширения эксплуатационных 35 возможност и путем повышения жесткости конструкции и сокращения габаритов, в него дополнительно введены полый цилиндр и привод продольного перемещения, узлы продольного и поперечного перемещений выполнены в виде кареток, а узел кругового перемещения — в виде поворотной платформы, при этом сканирующий элемент и измерительная оптикоэлектронная системы жестко закреплены в полом цилиндре, соединенном через каретку продольного перемещения и привод продольного перемещения с кареткой поперечного перемещения, причем каретка поперечного перемещения установлена в поворотной платформе и соединена с ней через привод поперечного перемещения, а поворотная платформа установлена в корпусе с возможностью вращения и сое.—,инена с ним через привод кругового перемещения.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью расширения спектрального диапазона, оно установлено с возможностью замены.

3. Устройство по пп.1 и 2, о т л и ч а ющ е е с я тем, что измерительная оптикоэлектронная система и сканирующий элемент смонтированы в общем корпусе.

4. Устройство по пп.1 и 2, о т л и ч а ещ е е с я тем. что сканирующий элемент выполнен в виде щелевой диафрагмы.

5. Устройство по пп.1 и 2, о т л и ч а ющ е е с я тем, что сканирующий элемент выполнен в виде оптически непрозрачного плоского ножа.
