Изобретение относится к испытаниям на воздействие климатических факторов для создания требуемой влажности. Цель изобретения - интенсификация процесса увлажнения. Климатическая камера содержит емкость 1 с увлажняющим веществом 2, установленную на ней испытательную емкость 3, средство 4 перемешивания с барботажем, выполненное в виде вихревого гидродинамического излучателя с камерами 9 и 10 вращения, установленного в емкости 1 с увлажняющим веществом 2 в области входного отверстия 7 сливного патрубка 6 с зазором относительно ее дна 11. Патрубки 5 для подвода воздуха установлены так, что их входные отверстия 12 размещены в испытательной емкости 3, выходные 13 - в соответствующих камерах 9 и 10 вращения, а выходное отверстие 14 сливного патрубка 6 сообщено с входом 15 вихревого гидродинамического излучателя. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (яis G 01 N 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР. AJ

ОПИСАНИЕ ИЗОБРЕТЕНИ (с

К) (л)

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4463279/28 (22) 18.07,88 (46) 23.08.91. Бюл. М 31 (72) Г, Н, Карасев, А. В. Силаев, В, П. Тулисов, М. Н, Дубровин, IO. Г. Иванов и

Ю. Г. Янкин (53) 620, 199(088,8) (56) Лакокрасочные материалы, 1987, N.. 2, с. 47-48, (54) КЛИМАТИЧЕСКАЯ КАМЕРА (57) Изобретение относится к испытаниям на воздействие климатических факторов для создания требуемой влажности. Цель изобретения — интенсификация процесса увлажнения. Климатическая камера содер„, 5(,„, 1672305 А1 жит емкость 1 с увлажняющим веществом 2, установленную на ней испытательную емкость 3, средство 4 перемешивания с барбоФ тажем, выполненное в виде вихревого гидродинамического излучателя с камерами

9 и 10 вращения, установленного в емкости

1 с увлажняющим веществом 2 в области входного отверстия 7 сливного патрубка 6 с зазором относительно ее дна 11. Патрубки

5 для подвода воздуха установлены так, что их входные отверстия 12 размещены в испытательной емкости 3, выходные 13 — в соответствующих камерах 9 и 10вращения,а выходное отверстие 14 сливного патрубка 6 сообщено с входом 15 вихревого гидродинамического излучателя. 1 ил.

1672305 фузии, коагуляции под действием сил 6bepкнеса и всплывают на поверхность жидкости.

Поступление воздуха иэ испытательной емкости 1 в зону разрежения с интенсивным испарением жидкости, его последующее дробление на мелкодисперсные пузырьки, их вынужденная пульсация с ультразвуковой частотой и сопутствующие этому эффекты обеспечивают условия наиболее эффективного массообмена между жидкостью и воздухом в климатической камере.

Экспериментально установлено, что оптимальным является расположение сливного патрубка 8 под гидродинамическим излучателем 4, поскольку это обеспечивает максимальное время нахождения сформировавшихся в излучателе 4 парогазовых пузырьков в жидкости, их коагуляцию и переход через поверхность раздела фаз в объем испытательной емкости 3. Одновременно, значительно меньшее количество пузырьков засасывается снова в нагнетательный насос 7 через сливной патрубок б.

Изобретение относится к испытаниям на воздействие климатических факторов для создания требуемой влажности воздуха.

Цель изобретения — интенсификация процесса увлажнения.

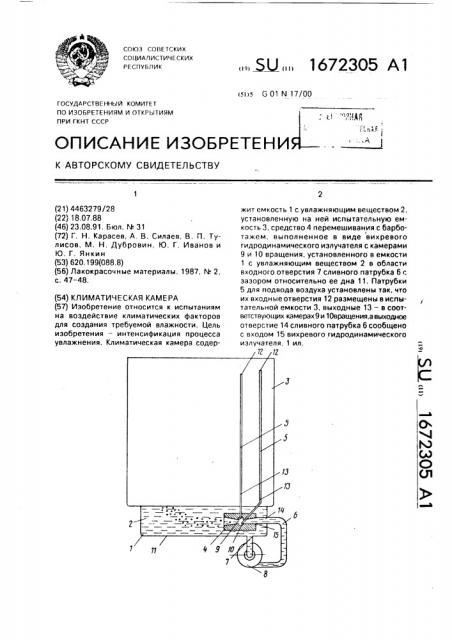

На чертеже представлена схема климатической камеры. общий вид.

Климатическая камера содержит емкость 1 с увлажняющим веществом 2, установленную на ней и сообщенную с ней испытательную емкость 3, средство 4 перемешивания с барботажем, патрубки 5 для подвода и отвода воздуха, сливной патрубок 6, выходное отверстие 7 которого сообщено с емкостью 1 с увлажняющим веществом 2, и насос 8, Средство 4 перемешивания с барботажем выполнено в виде вихревого гидродинамического излучателя с камерами 9 и 10 вращения, установленные в емкости 1 с увлажняющим веществом 2 в области входного отверстия 7 сливного патрубка 6 с зазором относительно ее дна 11, патрубки 5 для подвода воздуха установлены так, что их входные отверстия 12 размещены в испытательной емкости 3, выходные

13 — в соответствующих камерах 9 и 10 вращения, а выходное отверстие 14 сливного патрубка 6 сообщено с входом 15 вихревого гидродинамического излучателя 4.

Устройство работает следующим образом.

Испытуемый объект (не показан) размещают в климатической камере, которую герметизируют. Включают насос 8, подающий увлажняющее вещество 2 иэ емкости 1 в средство 4 перемешивания с барботажем, выполненное в виде вихревого гидродинамического излучателя с камерами 9 и 10 вращения. В камерах 9 и 10 вращения формируются периодические вихри с пульсирующей каверной (областью разрежения) в центре излучателя. Через входные отверстия 12 патрубков 5 подвода воздуха из испытательной емкости 3 эжекционно засасывается в камеры 9 и 10 вращения и при схлопывании каверны выбрасывается в виде мелких пузырьков, насыщенных парами жидкости в емкость 1, Здесь пульсирующие пузырьки воздуха дополнительно насыщаются парами жидкости 2, укрупняются эа счет процесса выпрямленной дифСоставитель Н

Редактор А. Шандор Техред М.Морг.5

Формула изобретения

Климатическая камера, содержащая емкость с увлажняющим веществом, установленную на ней и сообщенную с ней испытательную емкость, средство перемешивания с барботажем, патрубки для подвода и отвода воздуха, сливной патрубок, выходное отверстие которого сообщено с емкостью с увлажняющим веществом, и насос установленный на сливном патрубке, отличающаяся тем, что, с целью интенсификации процесса увлажнения, средство перемешивания с барботажем выполнено в виде вихревого гидродинамического излучателя с камерами вращения, установленного в емкости с увлажняющим веществом в области входного отверстия сливного патрубка с зазором относительно ее дна, патрубки для подвода воздуха установлены таким образом, что их входные отверстия размещены в испытательной емкости, выходные — в соответствующих камерах вращения, а выходное отверстие сливного патрубка сообщено с входом вихревого гидродинамического излучателя.
