Способ измерения прочности листовых диэлектрических материалов

Способ измерения прочности листовых диэлектрических материалов

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить экспрессность способа. Для этого исследуемый материал помещают в подпружиненный роликовый измерительный конденсатор, включенный в частотозадающую цепь генератора. Измеряют текущее значение частоты и межэлектродное расстояние (толщину листа), по которым определяют прочность, используя предварительно найденную аналитическую зависимость. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕ ГЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1л . п11 Ъ А:

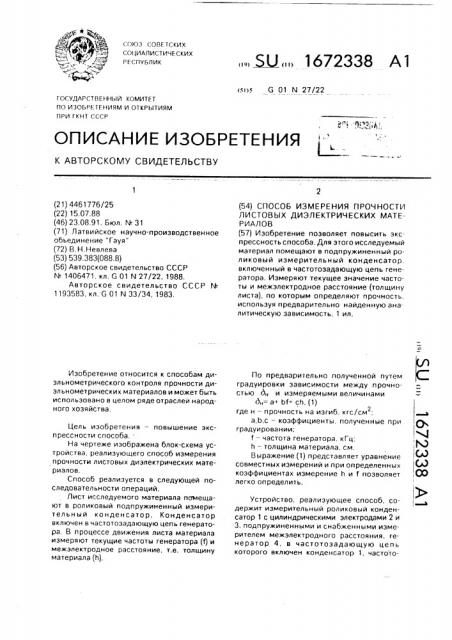

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ю

По предварительно полученной путем о Сд (с.э (21) 4461776/25 (22) 15.07.88 (46) 23.08.91. Бюл. N. 31 (71) Латвийское научно-производственное обьединение "Гауя" (72) В.Н.Невлева (53) 539.383(088,8) (56) Авторское свидетельство СССР

N .1406471. .кл. .G 01 N 27/22, 1988.

Авторское свидетельство СССР М

1193583, кл. G 01 N 33/34, 1983, Изобретение относится к способам диэльнометрического контроля прочности диэльнометрических материалов и может быть использовано в целом ряде отраслей народНОГО хозяйства.

Цель изобретения — повышение экспрессности способа.

На чертеже изображена блок-схема устройства, реализующего способ измерения прочности листовых диэлектрических материалов.

Способ реализуется в следующей последовательности операций, Лист исследуемого материала помещают в роликовый подпружиненный измерительный конденсатор. Конденсатор включен в частотозадающую цепь генератора, В процессе движения листа материала измеряют текущие частоты генератора (f) и межэлектродное расстояние, т.е. толщину материала (h).

„„Я „„1672338 А1 (54) СПОСОБ ИЗМЕРЕНИЯ ПРОЧНОСТИ

ЛИСТОВЫХ ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛОВ (57) Изобретение позволяет повысить экспрессность способа. Для этого исследуемый материал помещают в подпружиненный роликовый измерительный конденсатор. включенный в частотозадающую цепь генератора. Измеряют текущее значение частоты и межэлектродное расстояние (толщину листа), по которым определяют прочность. используя предварительно найденную аналитическую зависимость, 1 ил. градуировки зависимости между прочностью д„и измеряемыми величинами д,= а+ b f+ c h, (1) где н — прочность на изгиб, кгс/см;

2, а,b,с — коэффициенты, полученные при градуировании;

f — частота генератора, кГц;

h — толщина материала, см.

Выражение (1) представляет уравнение совместных измерений и при определенных коэффициентах измерение h ut f позволяет легко определить.

Устройство, реализующее способ, содержит измерительный роликовый конденсатор 1 с цилиндрическими электродами 2 и

3, подпружиненными и снабженными измерителем межэлектродного расстояния, генератор 4, в частотозадающую цепь которого включен конденсатор 1, частото1672338

Формула изобретения

Составитель Ю.Коршунов

Редактор С.Патрушева Техред М.Моргентал Корректор А.Осауленко

Заказ 2835 Тираж 377 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мер 5, вычислительный блок 6. Вход частотомера 5 соединен с выходом генератора 4. а на входы вычислительного блока 6 подаются сигналы с частотомера и измерителя расстояния.

При прохождении исследуемого материала между электродами 2 и 3 в реальном масштабе времени снимаются функция диэлектрической проницаемости е - частота

f генератора 4 и значение толщины. Результаты поступают в блок 6, где по заложенной градуировочной кривой определяется прочность исследуемого материала.

Пример. При измерении прочности древесноволокнистых плит строят градуировочную зависимость, аппроксимируя ее линейным полиномом (он=1301.57 + 22.615f -3200,971h

Натурный образец древесноволокнистой плиты с неизвестным значением предела прочности на изгиб дн помещают в измерительный конденсатор. Толщина измеряемого материала h=0,276 см. Частотомером измеряют значение частоты генератора F=3,930 кГц, 5 Рассчитывают значение д = 506,98 кгс/см .

10 Способ измерения прочности листовых диэлектрических материалов. заключающийся в том, что определяют физические характеристики материала, по которым определяют прОчность, отличающийся

15 тем, что, с целью повышения экспрессности, исследуемый материал помещают в подпружиненный роликовый конденсатор, включенный в частотозадающую цепь генератора, измеряют частоту генератора и меж20 электродное расстояние конденсатора, по которым определяют величину прочности.
