Вихретоковый способ контроля качества линейнопротяжных изделий

Вихретоковый способ контроля качества линейнопротяжных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и может использоваться для неразрушающего контроля геометрических и электромагнитных параметров линейнопротяженных изделий. Цель изобретения - повышение точности контроля за счет уменьшения влияния на выходной сигнал преобразователя краев контролируемого участка изделия достигается за счет того, что преобразователь в виде вытянутой рамки, питаемой переменным током, ориентируют большей его стороной перпендикулярно продольной оси контролируемого участка изделия, а соотношение длины L преобразователя и поперечного размера B контролируемого участка изделия выбирают из условия L/B≥5. 2 ил.

СО!Оэ СОВГ !СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ию G 01 N 27/90

ГОСУДАРСТВЕ)<НЫИ КОМИТЕТ пО изОБРетениям и ОткРытиям

ПРИ ГКНТ CCCI

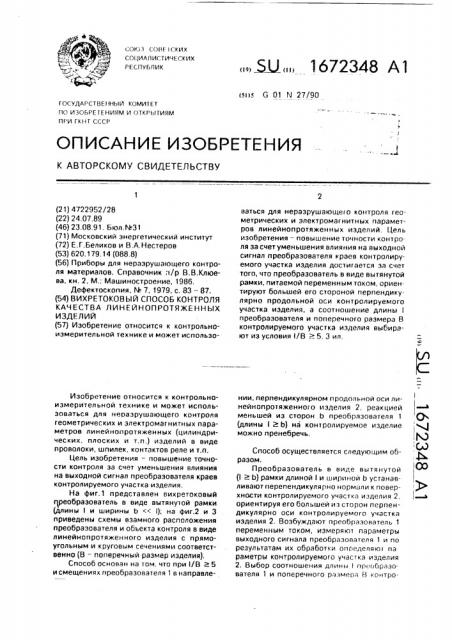

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 4

К) (л) (21) 4722952/28 (22) 24.07.89 (46) 23.08.91. Бюл. N31 (71) Московский энергетический институт (72) Е.Г.Беликов и В.А.Нестеров (53) 620.179.14 (088.8) (56) Приборы для неразрушающего контроля материалов. Справочник и/р В.В.Клюева, кн, 2, М.: Машиностроение, 1986.

Дефектоскопия, М 7, 1979, с. 83 — 87. (54) ВИХРЕТОКОВЫЙ СПОСОБ КОНТРОЛЯ

КАЧЕСТВА ЛИНЕЙНОПРОТЯЖЕННЫХ

ИЗДЕЛИЙ (57) Изобретение относится к контрольноизмерительной технике и может использоИзобретение относится к контрольноизмерительной технике и может использоваться для неоазрушающего контроля геометрических и электромагнитных параметров линейнопротяженных (цилиндрических, плоских и т.п.) изделий в виде проволоки, шпилек, контактов реле и т.п.

Цель изобретения — повышение точности контроля за счет уменьшения влияния на выходной сигнал преобразователя краев контролируемого участка иэделия.

На фиг.1 представлен вихретоковый г!реобразователь в виде вытянутой рамки (длины I и ширины Ь « I); на фиг 2 и 3 приведены схемы взамного расположения преобразователя и объекта контроля в виде линейнопротяженного изделия с прямоугольным и круговым сечениями соответственно ( — поперечный размер изделия).

Способ основан на том, что при !/В > 5 и смещениях преобразователя 1 в направле. Ы, 1672348 А1 ваться для нераэрушающего контроля геометрических и электромагнитных параметров линейнопротяженных изделий. Цель изобретения — повышение точности контроля 3а счетуменьшения влияния на выходной сигнал преобразователя краев контролируемого участка изделия достигается за счет того, что преобразователь в виде вытянутой рамки, питаемой переменным током, ориентируют большей его стороной перпендикулярно продольной оси контролируемого участка иэделия, а соотношение длины преобразователя и поперечного размера В контролируемого участка изделия выбирают из условия I/В 5. 3 ил, нии, перпендикулярном продольной оси линейнопротяженного изделия 2, реакцией меньшей из сторон Ь преобразователя 1 (длины I b) на контролируемое иэделие можно пренебречь.

Способ осуществляется следующим образом.

Преобразователь в виде вытянутой (! Ь) рамки длиной I и шириной Ь устанавливают перепендикулярно нормали к поверхности контролируемого участка изделия 2, ориентируя его большей иэ сторон перпендикулярно оси контролируемого участка иэделия 2. Возбуждают преобразователь 1 переменным током, измеряют параметры выходного сигнала преобразователя 1 и по результатам их обработки определяю па раметры контролируемого участка изделия

2. Выбор соотношения длины преобразователя 1 и поперечного размепа В контро1672348

Таким отраэом, способ контроля качества линейнопротяженных изделий обеспечивает повышение точности контроля параметров изделий за счет снижения влияния на результаты контроля краев контролируемого участка изделия.

Составитель И,Кесоян

Техред М.Моргентал Корректор Т.Колб

Редактор Т.Иванова

Заказ 2836 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 лируемого участка иэделия 2 из условия

1/В 5 обеспечивает снижение влияния краев контролируемого участка изделия 2 на выходной сигнал преобразователя 1.

Исследования показали, что, например, при контроле изделия в виде проволоки с В =

5 мм преобразователем в виде вытянутой рамки (длины 40 мм и ширины 4 мм) смещения преобразователя вдоль направления перпендикуляра к большей его стороне (от центра симметрии) на расстояние + 4 мм приводит к изменениям амплитуды выходного сигнала преобразователя примерно на

1;ь, а изменений фазы на отмечается.

Формула изобретения

Вихретоковый способ контроля качества линейнопротяженных изделий, заключающийся в том, что преобразователь в виде

5 вытянутой рамки, питаемой переменным током, размещают перпендикулярно нормали к поверхности контролируемого участка изделия, измеряют параметры выходного сигнала преобразователя и по результатам их

10 обработки определяют параметры контролируемого участка изделия, о т л и ч а ю щ и йс я тем, что, с целью повышения точности контроля за счет уменьшения влияния на выходной сигнал преобразователя краев

15 контролируемого участка изделия, преобразователь ориентируют большей его стороной перпендикулярно продольной оси контролируемого участка изделия, а соотношение длины преобразователя и попереч20 ного размера В контролируемого участка изделия выбирают из условия 1/В > 5.
