Способ определения коэффициента отражения упругих волн от неоднородности в волноводе

Способ определения коэффициента отражения упругих волн от неоднородности в волноводе

Иллюстрации

Показать все

Реферат



Изобретение относится к неразрушающему контролю и может быть использовано для определения коэффициента отражения упругих волн от неоднородностей в волноводах. Целью изобретения является повышение точности определения коэффициента отражения упругих волн от неоднородности в волноводе. Для этого в волноводе с помощью источника упругих волн возбуждают случайные упругие волны. Между источником упругих волн и неоднородностью устанавливают два приемных датчика. Измеряются коэффициенты когерентности K<SB POS="POST">I</SB> сигналов этих датчиков при двух различных расстояниях L<SB POS="POST">I</SB>(I = 1,2...,N) от неоднородности до датчика, ближайшего к ней. Эти расстояния выбирают из условия /L<SB POS="POST">I</SB> - L<SB POS="POST">I</SB>/&ast;98пС<SB POS="POST">гр.</SB>/(4ω<SB POS="POST">о</SB>), где C<SB POS="POST">гр.</SB> - групповая скорость

ω<SB POS="POST">о</SB> - центральная частота случайных упругих волн

J = 1, 2,...,N. Расстояние L от неоднородности до датчика, дальнего к ней, выбирают из условия L*982φС<SB POS="POST">гр</SB>/Ω, где Ω - ширина спектра случайных упругих волн. Искомый коэффициент отражения R определяют по формуле R = √N/ΣK<SB POS="POST">I</SB> - 1. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s С 01 N 29/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

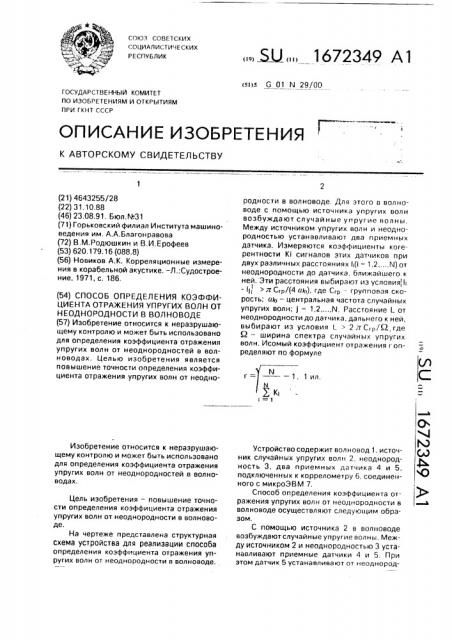

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 ил. О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4643255/28 (22) 31.10.88 (46) 23.08.91. Бюл. ¹31 (71) Горьковский филиал Института машиноведения им. А.А,Благонравова (72) В.М.Родюшкин и В.И.Ерофеев (53) 620. 179.16 (088.8) (56) Новиков А.К, Корреляционные измерения в корабельной акустике. -Л.:Судостроение, 1971, с, 186. (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ОТРАЖЕНИЯ УПРУГИХ ВОЛН ОТ

НЕОДНОРОДНОСТИ В ВОЛНОВОДЕ (57) Изобретение относится к нераэрушающему контролю и может быть использовано для определения коэффициента отражения упругих волн от неоднородностей в волноводах. Целью изобретения является повышение точности определения коэффициента отражения упругих волн от неодноИзобретение относится к неразрушающему контролю и может быть использовано для определения коэффициента отражения упругих волн от неоднородностей в волноводах.

Цель изобретения — повышение точности определения коэффициента отражения упругих волн от неоднородности в волноводе.

На чертеже представлена структурная схема устройства для реализации способа определения коэффициента отражения упругих волн от неоднородности в волноводе. Ы „1672349 А1 родности в волноводе. Для этого в волноводе с помощью источника упругих волн возбуждают случайные упругие волны.

Между источником упругих волн и неоднородностью устанавливают два приемных датчика. Измеряются коэффициенты когерентности Ki сигналов этих датчиков при двух различных расстояниях i,(i = 1,2,...,N) от неоднородности до датчика, ближайшего к ней. Эти расстояния выбирают иэ условия Il !

> лСгр/(4 сои), где Crp — групповая скорость; а — центральная частота случайных упругих волн; ) = 1,2,...,N. Расстояние L от неоднородности до датчика, дальнего к ней, выбирают из условия L > 2 л Сгр/Q, где

0 — ширина спектра случайных упругих волн. Исомый коэффициент отражения г определяют по формуле

Устройство содержит вол новод 1, источник случайных упругих волн 2. неоднородность 3, два приемных датчика 4 и 5, подключенных к коррелометру 6, соединенного с микроЭВМ 7.

Способ определения коэффициента отражения упругих волн от неоднородности в волноводе осуществляют следующим образом.

С помощью источника 2 в волноводе возбуждают случайные упругие волны. Между источником 2 и неоднородностью 3 устанавливают приемные датчики 4 и 5. При этом датчик 5 устанавливают ог неоднород1672349

Устройство для осуществления способа определения коэффициента отражения упругих волн от неоднородности в волноводе содержит волновод 1 — образец иэ оргстекла размерами 0,025 х 0.05 х 1 м; неоднородность 3 представляет собой демпфированную границу; датчики 4 и 5 — акселерометры; центральная частота случайных упругих волн 04/2R = 10 кГц, ширина частотной полосы Q/2л = 1 кГц; коррелометр 6 — прибор Х6-4. Коэффициент отражения, определенный в соответствии со способом, составил r = 0 31, теоретические оценки дают значение r - 0,3.

Составитель О.Сапожников

Редактор С.Патрушева Техред М,Моргентал Корректор В.Гирняк

Заказ 2836 Тираж 373 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при КНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, yn,Гагарина, 101 ности 3 на расстоянии L > 2 л Стр/Я,где С групповая скорость упругих волн в волноводе, Q — ширина спектра упругих волн, создаваемых источником 2. Датчик

4 устанавливают последовательно в N>2 различных положениях на расстояниях !! < (I= 1,2,...,N) от неоднородности 3, причем (li - флСгя/(4 вь), J = 1,2,...,N, где и,— центральная частота упругих волн, I Ф).

При каждом !-м положении датчика 4 с помощью коррелометра 6 и микроЭВМ 7 измеряют коэффициент когерентности К! сигналов датчиков 4 и 5, а затем определяют коэффициент отражения г по формуле

Формула изобретения

Способ определения коэффициента отражения упругих волн от неоднородности в волноводе, заключающийся в том, что в вол5 новоде с помощью источника упругих волн возбуждают случайные упругие волны, принимают сигналы упругих волн в волноводе с помощью двух приемных датчиков, установленных между источником упругих волн и

10 неоднородностью, измеряют корреляционные характеристики этих сигналов, по которым определяют коэффициент отражения, отличающийся тем, что, с целью повышения точности определения коэффи15 циента отражения перемещают датчик, ближайший к неоднородности и измеряют сигналы с двух датчиков при N)2 различных расстояниях !! (! - 1,2... „N) от неоднородности до датчика, ближайщего к ней, расстояния li

20 выбиРают иэ УсловиЯ!! - lit> к Сц/1 а, где Crp — групповая Скорость, а — центральная частота случайных упругих волн, J

-1,2,...,N, расстояние L от неоднородности до датчика, дальнего к ней, выбирают из

25 условия L > 2 тг Стя/Q,ãäå Q — ширина спектра случайных упругих волн, в качестве корреляционных характеристик измеряют значения коэффициента когерентности Кь а коэффициент отражения r определяют по

30 формуле
