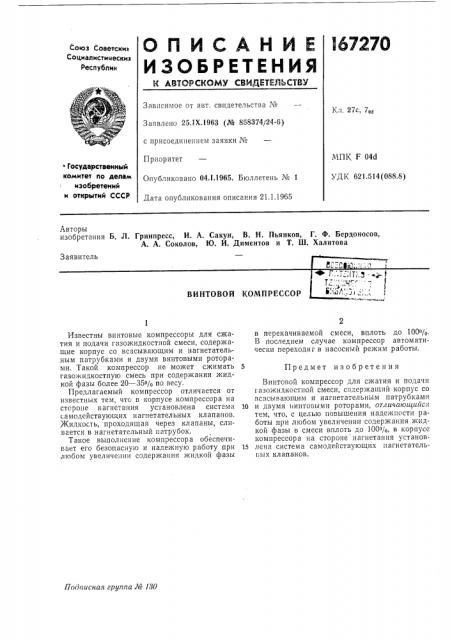

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сокхз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 27с, 7,х

Заявлено 25,1Х,1963 (¹ 858374/24-6) с присоединением заявки №

Приоритет

MIlK F 04d

УДК 621.514(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 04.1.1965. Бюллетень № 1

Дата опубликования описания 21.1.1965

Авторы изобретения Б. Л. Гринпресс, И. A Сакун, В. Н. Пьянков, Г. Ф. Бердоносов, А. А. Соколов, l0. И. Диментов и Т. Ш. Халитова

Заявитель

ВИНТОВОЙ КОМПРЕССОР

5 Предмет изобретения

Подписная группа JV3 180

Известны винтовые компрессоры для сжатия и подачи газожидкостной смеси, содержащие корпус со всасывающим и нагнетательным патрубками и двумя винтовыми роторами. Такой компрессор не может сжимать газожидкостную смесь при содержании жидкой фазы более 20 — 35% по весу.

Предлагаемый компрессор отличается от известных тем, чтс в корпусе компрессора на стороне нагнетания установлена система самодействующих нагнетательных клапанов, жидкость, проходяшая через клапаны, сливается в нагнетательный патрубок.

Такое выполнение компрессора обеспечивает его безопасную и надежную работу при любом увеличении содержания жидкой фазы в перекачиваемой смеси, вплоть до 100%.

В последнем случае компрессор автоматически переходит в насосный режим работы.

Винтовой компрессор для сжатия и подачи газожидкостиой смеси, содержащий корпус со всасывающим и нагнетательным патрубками

10 и двумя винтовыми роторами, отличающийся тем, что, с целью повышения надежпссти работы при любом увеличении содержания жидкой фазы в смеси вплоть до 100%, в корпусе компрессора на стороне нагнетания установ15 лена система самодействующих нагнетательпых клапанов.
