Устройство для очистки воздуха от кислотных и щелочных аэрозолей

Устройство для очистки воздуха от кислотных и щелочных аэрозолей

Иллюстрации

Показать все

Реферат



Изобретение относится к вентиляции и может быть использовано при удалении и очистке воздуха после обработки изделий и позволяет повысить эффективность работы устройства и упростить его эксплуатацию. В гори- , зонтально расположенной камере 1 установлена съемная фильтрующая кассета , ороситель для промывки фильтрующего материала, расположенный в верхней части камеры 1 поддон 6 для улавливания жидкой фазы. Новым является то, что ороситель выполнен о виде не менее двух параллельных рядов коллекторов 7 и 8, между которыми расположена фильтрующая кассета 4, поддон 6 для улавливания жидкой фазы расположен в нижней части камеры 1 под кассетами 4, а входной и выходной патрубки 2 и 3 снабжены шиберами 9, позволяющими отключать кассету 4 от воздуховода для проведения промывки кассет с помощью оросителя. 2 ил. Ё

(g()g F 24 F 3/16, В 08 В !5/00

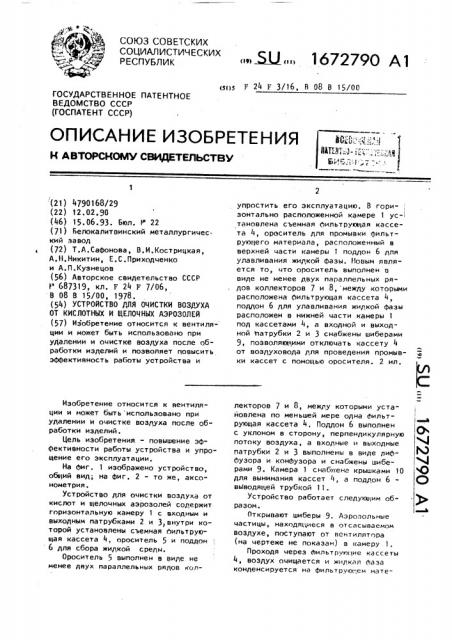

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Изобретение относится к вентиляции и может быть использовано при удалении и очистке воздуха после обработки изделий.

Цель изобретения — повышение эффективности работы устройства и упрощение его эксплуатации.

На Фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, аксонометрия.

Устройство для очистки воздуха от кислот и щелочных аэрозолей содержит горизонтальную камеру 1 с входным и выходным патрубками 2 и 3, внутри которой установлены съемная оильтрующая кассета 4, ороситель 5 и поддон

6 для сбора жидкой среды.

Ороситель 5 выполнен в виде не менее двух параллельных рядов колЮ 4

О Ф . .. СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕН НОЕ ПАТЕ HTHOE

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) (21) 4790168/29 (22) 12.02.90 (46) 15.06.93. Бюл. >" 22 (71) Белокалитвинский металлургичес. кий завод (72) Т.А.Сафонова, В.И.Кострицкая, А.Н.Никитин, Е.С.Приходченко и А.П.Кузнецов (56) Авторское свидетельство СССР

1 G87319, кл. F 24 F 7/06, В 08 В 15/00, 1978. (4) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА

0Т КИСЛОТНЫХ И ЩЕЛОЧНЫХ АЭРОЗОЛЕЙ (57) Изобретение относится к вентиляции и может быть использовано при удалении и очистке воздуха после обработки изделий и позволяет повысить эффективность работы устройства и. Ж 1672790 А1 упростить его эксплуатацию. В горизонтально расположенной камере 1 ус- тановлена съемная оильтрующая кассета 4, ороситель для промывки Фильтрующего материала, расположенный в верхней части камеры поддон 6 для улавливания жидкой фазы. Новым является то, что ороситель выполнен в виде не менее двух параллельных рядов коллекторов 7 и 8, между которыми расположена фильтрующая кассета 4, поддон 6 для улавливания жидкой фазы расположен в нижней части камеры 1 под кассетами 4, а входной и выходной йатрубки 2 и 3 снабжены шиберами

9, позволяющими отключать кассету 4 от воздуховода pflR проведения промывки кассет с помощью оросителя. 2 ил. лекторов 7 и 0, между которыми установлена по меньшей мере одна фильтрующая кассета 4. Поддон 6 выполнен с уклоном в сторону, перпендикулярную потоку воздуха, а входные и выходные патрубки 2 и 3 выполнены B виде лиффуэора и конфузора и снабжены шиберами 9. Камера 1 снабжена крышками 10 для вынимания кассет 4, а поддон 6выводящей трубкой 11.

Устройство работает следующим образом.

Открывают шиберы 9. Аэрозольные частицы, находящиеся в отсасываемом воздухе, поступают от вентилятора (на чертеже не показан) в камеру 1.

Проходя через фильтрующие кассеты

4, воздух очищается и жидкая Фаза конденсируется на фильтрующем мате1672790 риале. R установ.пенное время, после забивания Фильтрующеl о материала, шиберами 9 закрывают патрубки 2 и 3, включают ороситель 5, посредством которого смывают аэрозоли с йильтрующего материала я поддон 6 и далее в трубу 11. После промывки йильтрующего материала проситель 5 отключают, открывают патрубки 2 и 3 путем подъема шиберов 3 и подают воздух в уст(10 ройство для очистки воздуха.

Ус геройство позволяет более эффективно проводить очистку йильтрующего материала, устранить проникновение жидкой Йазы В отводящиЙ Воздуховод

15 во время чистки воздуха, упростить эксплуатацию устройстsa.

Формула изобретения

Устройство для очистки воздуха от кислотных и щелочных арозолей, соJ держащее горизонтальную камеру с входным и выходным патрубками, внутри которой установлены съемная фильтрующая кассета, ороситель в верхней ее части и поддон для сбора жидкой среды, о т л и ч а ю щ е е с я тем, что, с целью повышения степени очистки воздуха и упрощения эксплуатации, ороситель выполнен в виде не менее двух параллельных рядов коллекторов, между которыми установлена по меньшей мере одна бильтрующая кассета, поддон выполнен с уклоном в сторону, перпендикулярную потоку воздуха, а входные и выходные патрубки выполнены в виде ди(1хЬузора и конйузора и снабжены шиберами.
