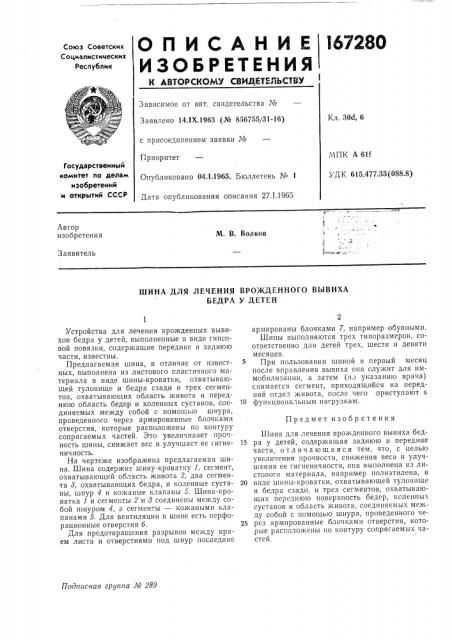

О П И С А Н И Е 167280

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14.1Х.1963 (№ 856755/31-16) 1(л. 30d, 6 с присоединением заявки №

Приоритет

МП1(А 611

УД1(615 477 33(088 8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 04.1.1965. Бюллетень № 1

Дата опубликования описания 27.1.1965

Автор изобретения

M. В. Волков

Заявитель

ШИНА ДЛЯ ЛЕЧЕНИЯ ВРОЖДЕННОГО ВЫВИХА

БЕДРА У ll,ЕТЕ14

Предмет изобретения

Подггисная epynna № 289

Устройства для лечения врожденных вывихов бедра у детей, выполненные в виде гипсовой повязки, содержащие передние и заднюю части, известны.

Предлагаемая шина, в отличие от известных, выполнена из листового пластичного материала в виде шины-кроватки, охватывающей туловище и бедра сзади и трех сегментов, охватывающих область живота и переднюю область бедер и коленных суставов, соединяемых между собой с помощью шнура, проведенного через армированные блочками отверстия, которые расположены по контуру сопрягаемых частей. Это увеличивает прочность шины, снижает вес и улучшает ее гигиен ич ность.

На чертеже изображена предлагаемая шина. Шина содержит шину-кроватку 1, сегмент, охватывающий область живота 2, два сегмента 8, охватывающих бедра, и коленные суставы, шнур 4 и кожаные клапаны 5. Шина-кроватка 1 и сегменты 2 и 8 соединены между собой шнуром 4, а сегменты — кожаными клапанами 5. Для вентиляции в шине есть перфорационные отверстия б.

Для предотвращения разрывов между краем листа и отверстиями под шнур последние армированы блочками 7, например обувными.

Шины выполняются трех типоразмеров, соответственно для детей трех, шести и девяти месяцев.

При пользовании шиной в первый месяц после вправления вывиха она служит для иммобилизации, а затем (по указанию врача) снимается сегмент, приходящийся на передний отдел живота, после чего приступают к

10 функциональным нагрузкам.

Шина для лечения врожденного вывиха бед15 ра у детей, содержащая заднюю и передние части, отличающаяся тем, что, с целью увеличения прочности, снижения веса и улучшения ее гигиеничности, она выполнена пз листового материала, например полиэтилена, в

20 виде шины-кроватки, охватывающей туловище и бедра сзади, и трех сегментов, охватывающих переднюю поверхность бедер, коленных суставов и область живота, соединяемых мсжду собой с помощью шнура, проведенного че25 рез армированные блочками отверстия, которые расположены по контуру сопрягаемых частей.
