Реферат

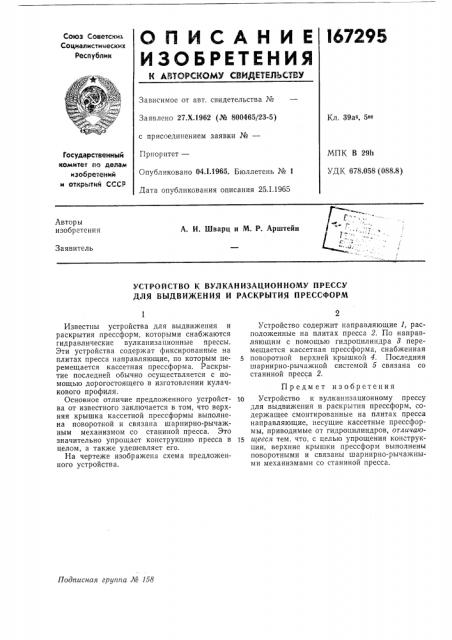

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 27.Х.1962 (№ 800465/23-5) с присоединением заявки №вЂ”

Прпоритет—

Опубликовано 04.1.1965. Бюллетень № 1

Дата опубликования описания 25.1.1965

Кл 39ав, 5«

МПК В 29h

УДК 678.058 (088.8) Государственный комитет по делам изобретеиий и открытий СССР

Авторы изобретения

А. H. Шварц и М. Р. Арштейн

Заявитель

УСТРОЙСТВО К ВУЛКАНИЗАЦИОННОМУ ПРЕССУ

ДЛЯ ВЫДВИЖЕНИЯ И РАСКРЫТИЯ ПРЕССФОРМ

Подписная группа № 158

Известны устройства для выдвижения и раскрытия прессформ, которыми снабжаются гидравлические вулканизационные прессы.

Эти устройства содержат фиксированные на плитах пресса направляющие, по которым перемещается кассетная прессформа. Раскрытие последней обычно осуществляется с помощью дорогостоящего в изготовлении кулачкового профиля.

Основное отличие предложенного устройства от известного заключается в том, что верхняя крышка кассетной прессформы выполнена поворотной и связана шарнирно-рычажным механизмом со станиной пресса. Это значительно упрощает конструкцию пресса в целом, а также удешевляет его.

На чертеже изображена схема предложенного устройства.

Устройство содержит направляющие 1, расположенные на плитах пресса 2. По направляющим с помощью гидроцилиндра 3 перемещается кассетная прессформа, снабженная

5 поворотной верхней крышкой 4. Последняя шарнирно-рычажной системой 5 связана со станиной пресса 2.

Предмет изобретения

1о Устройство к вулканизационному прессу для выдвижения и раскрытия прессформ, содержащее смонтированные на плитах пресса направляющие, несущие кассетные прессформы, приводимые от гидроцилиндров, отличаю15 шееся тем, что, с целью упрощения конструкции, верхние крышки прессформ выполнены поворотными и связаны шарнирно-рычажными механизмами со станиной пресса.

167295
