Реферат



Изобретение относится к сельскому хозяйству, а именно к орошению земель дождевальными машинами. Целью изобретения является экономия электроэнергии путем использования для передвижения машины и подачи воды силы ветра. Дождевальная система включает установленную на плаву в двух параллельно размещенных оросительных лотках 13 дождевальную машину в виде вращающегося в горизонтальной плоскости колеса 2 с парусами 3. Колесо 2 шарнирно закреплено в поддоне 14, который жестко установлен на понтонах 11. Спицы-трубопроводы 7 совместно со стяжками 23 и тягой 22 образуют силовой каркас колеса 2. При вращении колеса 2 парусами 3 создается разрежение в смесителе 17, и вода подается в смеситель 17, а затем за счет центробежных сил - в спицы-трубопроводы 7, к дождевателям 20 на орошение. Взаимодействуя с одним из движителей 5, спицы-трубопроводы 7 придают машине 1 движение вдоль лотков 13 оросительного канала. 1 ил.

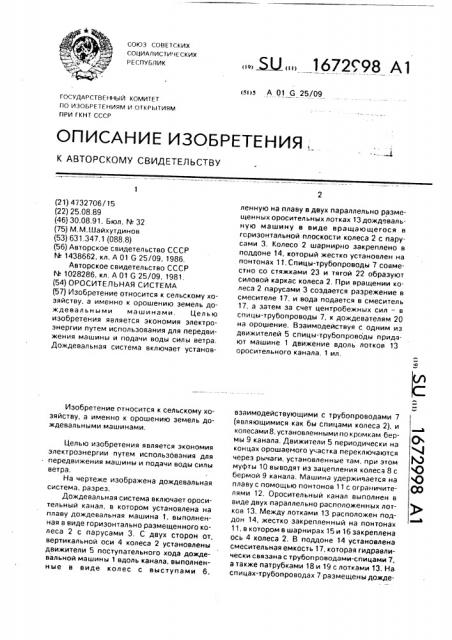

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ ВЕСКИХ

РЕСПУБЛИК (яis А 01 6 25/09

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4732706/15 (22) 25.08.89 (46) 30.08.91. Бюл. М 32 (75) М.М.Шайхутдинов (53) 631.347.1 (088.8) (56) Авторское свидетельство СССР

М 1438662, кл. А 01 G 25/09, 1986, Авторское свидетельство СССР

N. 1028286, кл. А 01 G 25/09, 1981. (54) ОРОСИТЕЛЬНАЯ СИСТЕМА (57) Изобретение относится к сельскому хозяйству, а именно к орошению земель дождевальными машинами. Целью изобретения является экономия электроэнергии путем использования для передвижения машины и подачи воды силы ветра.

Дождевальная система включает установИзобретение относится к сельскому хозяйству, а именно к орошению земель дождевальными машинами, Целью изобретения является экономия электроэнергии путем использования для передвижения машины и подачи воды силы ветра.

На чертеже изображена дождевальная система, разрез, Дождевальная система включает оросительный канал, в котором установлена на плаву дождевальная машина 1, выполненная в виде горизонтально размещенного колеса 2 с парусами 3, С двух сторон от. вертикальной оси 4 колеса 2 установлены движители 5 поступательного хода дождевальной машины 1 вдоль канала. выполненные в виде колес с выступами 6, „., ЯЦ„„1672"98 А1 ленную на плаву в двух параллельно размещенных оросительных лотках 13 дождевальную машину в виде вращающегося в горизонтальной плоскости колеса 2 с парусами 3. Колесо 2 шарнирно закреплено в поддоне 14, который жестко установлен на понтонах 11.Спицы-трубопроводы 7 совместно со стяжками 23 и тягой 22 образуют силовой каркас колеса 2. При вращении колеса 2 парусами 3 создается разрежение в смесителе 17, и вода подается в смеситель

17, а затем за счет центробежных сил — в спицы-трубопроводы 7, к дождевателям 20 на орошение. Взаимодействуя с одним из движителей 5 спицы-трубопроводы придают машине 1 движение вдоль лотков 13 оросительного канала. 1 ил. взаимодействующими с трубопроводами 7 (являющимися как бы спицами колеса 2), и колесами 8, установленными по кромкам бермы 9 канала. Движители 5 периодически на концах орошаемого участка переключаются через рычаги, установленные там, при этом муфты 10 выводят из зацепления колеса 8 с бермой 9 канала. Машина удерживается на плаву с помощью понтонов 11 с ограничителями 12. Оросительный канал выполнен в виде двух параллельно расположенных лотков !3. Между лотками 13 расположен поддон 14, жестко закрепленный на понтонах

11, в котором в шарнирах 15 и 16 закреплена ось 4 колеса 2. В поддоне 14 установлена смесительная емкость 17, которая гидравлически связана с трубопроводами-спицами 7, а также патрубками 18 и 19 с лотками 13. На спицах-трубопроводах 7 размещены дожде1672998 ватели 20. Паруса 3 на колесе 2 крепятся шарнирно на рамках 21, висящих вертикально на горизонтальных тягах 22, которые проходят над спицами-трубопроводами 7 и вместе с ними с помощью наклонных растя- 5 жек 23 образуют жесткий каркас колеса 2.

Рамки 21 парусов 3 имеют выступы 24, которыми могут упираться в трубопроводы 7 только с одной его стороны. При повороте колеса 2 на 180 рамки 21 парусов 3 ветром 10 будут отжиматься от трубопровода 7.

Дождевальная система работает следующим образом.

Ветер воздействует на паруса 3, воспринимающие одностороннюю нагрузку, и вращает спицы-трубопроводы 7 колеса 2 вокруг вертикальной оси 4, при этом рамки

21 парусов 3 на противоположной спице- 20 трубопроводе 7 от встречного ветра открываются, проворачиваясь на тяге 22, парусность уменьшается и машина работает по принципу ветряных мельниц только в горизонтальной плоскости. 25

При вращении колеса 2 внутри трубопроводов-спиц 7 за счет центробежных сил создается напор и разрежение в патрубках

18 и 19. Таким образом. вращающаяся часть дождевальной машины является водяным 30 насосом, откачивающим из оросительного канала 1 жидкость и подающим через патрубки 18 и 19 в поддон 14 и емкость 17 через трубчатые спицы оросительную воду на дождеватели 20. Движение машины 1 осуще- 35 ствляется от движителя 5, при взаимодействии выступов движителя 5 со спицами 7 по принципу зубчатых конических передач. При сцеплении со спицами 7 движителя 5 другой движитель 5 муфтой 10 40 выведен из зацепления с бермой 9 канала и работает вхолостую, самопереключение их осуществляется специальными рычагами на концах поля.

Формула изобретения

Оросительная система, включающая оросительный канал и движущуюся вдоль канала дождевальную машину, имеющую поливной трубопровод с входным патрубком и дождевателями, закрепленными на раме колесной тележки тросовой подвеской, приводимой в движение от движителя с механизмом реверса, выполненным в виде взаимодействующих с муфтами движителя рычажных упоров, установленных по кромкам оросительного канала, который выполнен в виде двух параллельных лотков, гидравлически связанных через подающие патрубки со смесительной камерой, размещен ной в поддоне дожде вал ь ной машины, отличающаяся тем, что, с целью экономии электроэнергии путем использования для передвижения машины и подачи воды силы ветра, дождевальная машина снабжена центральной вертикальной стойкой,шарнирно закрепленной в поддоне по центру тележки, жестко связанной своим нижним торцом со смесительной камерой, а поливной трубопровод выполнен в виде радиальных спиц, закрепленных на стойке на тросовой подвеске, которая снабжена парусами, натянутыми на рамках с упорами, взаимодействующих с трубопроводамиспицами, и в виде расходящихся от вертикальной стойки наклонных растяжек, соединенных между собой параллельно поливным трубопроводам горизонтальными тягами, на которых шарнирно закреплены и вертикально расположены рамки парусов, при этом тележка снабжена находящимися на одном валу с каждой боковой стороны тележки по одному колесу с движителем, выполненным в виде барабана с выступами, взаимодействующими с поливными трубопроводами, причем рама тележки снабжена двумя понтонами, установленными в каждом лотке оросительного канала, выполненными на одном уровне.

1672998

Составитель Н, Прохоров

Редактор 3. Ходакова Техред М.Моргентал Корректор О. Ципле

Заказ 2867 Тираж 363 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
