Офтальмологическое устройство для ирригации-аспирации

Офтальмологическое устройство для ирригации-аспирации

Иллюстрации

Показать все

Реферат



Изобретение относится к офтальмологическим устройствам для ирригации-аспирации при экстракапсулярной экстракции катаракты. Цель - уменьшение травматизации глазных тканей и снижение сроков операции. Для этого на корпусе 1 с отводной трубкой 2 на крышке 4 и канюлей 11 установлен держатель 6 с фиксирующим элементом 7 с возможностью продольного перемещения, а отводная трубка 2 снабжена канюлей 3. 1 ил.

СОЮЗ COBE TCKVIX

СОЦИАЛИСТИЧГСКИХ

РЕСПУБЛИК (я)(А 61 F 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! а (21) 4386791/14 (22) 01.03,88 (46) 30.08.91, Бюл. М 32 (75) M.Å.Màíóêÿí, Ф,Г,Гарунц и P.À.Áàäàëÿí (53) 617.7(088.8) (56) Авторское свидетельство СССР

ЬВ 1162442, кл. А 61 F 9/00, 1982, (54) ОФТАЛЪМОЛОГИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ИРРИГАЦИИ-АСПИРАЦИИ

„„SU „„1673109 А1 (57) Изобретение относится к офтальмологическим устройствам для ирригации-аспирации при экстракапсулярной экстракции катаракты. Цель — уменьшение травматизации глазных тканей и снижение сроков операции. Для этого на корпусе 1 с отводной трубкой 2 на крышке 4 и канюлей 11 установлен держатель 6 с фиксирующим элементом 7 с возможностью продольного перемещения. а отводная трубка 2 снабжена канюлей 3. 1 ил. о 1

Cd

О

1673109

Составитель Е.Титова

Редактор М,Кобеля нская Техред M.Ìîðãåíòàë Корректор M.Максимишинец

В

Заказ 2872 Тираж 360 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к медицине, в частности к офтальмологии, и может быть использовано для ирригации-аспирации при экстракапсулярной экстракции катаракты.

Цель — уменьшение травматизации глазных тканей и снижение сроков операции.

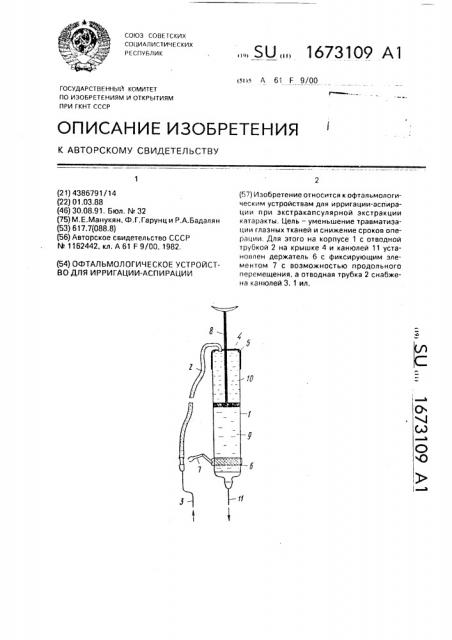

На чертеже изображена конструкция устройства.

Устройство состоит из цилиндрического корпуса 1, отводной трубки 2 с канюлей 3 на герметически установленной съемной крышке 4. Герметизацию осуществляют с помощью резиновой прокладки 5. На корпусе закреплен с возможностью профильного перемещения хомутик держателя 6 канюли

3 с фиксирующим элементом — рычажком T.

Поршень со штоком 8, перемещаясь. создают насос и отсос в объемах 9 и 10. В нижней части корпуса 1 закреплена канюля 11, Устройство работает следующим образом.

Забор ирригационной жидкости (физраствора) в корпусе осуществляют движением поршня 8 вверх. Обе канюли 3 и 11 вводят в переднюю камеру глаза в необходимом месте, Аспирационную канюлю 3 можно укрепить в держателе с помощью фиксирующего рычага 7, Затем надавливанием на поршень нагнетают ирригационную жидкость через

5 канюлю 11 и одновременно за счет образования вакуума в объеме 10 через канюлю 3 в корпус поступает аспирационная масса, Нагнетание ирригационной жидкости продолжают до достижения требуемой степени

10 очищения хрусталиковых масс, Крышка 4 шприца выполнена съемной для стерилизации.

Формула изобретения

Офтальмологическое устройство для

15 ирригации-аспирации, выполненное в виде цилиндрического корпуса с крышкой, внутри которого размещен поршень со штоком

/ при этом нижняя часть корпуса соединена с первой канюлей, а крышка выполнена с от20 водной трубкой, о т л и ч а ю щ е е с я тем, что, с целью уменьшения травматизации глазных тканей и снижения срокоВ операции, отводная трубка снабжена второй канюлей, а на корпусе установлен держатель

25 с фиксирующим элементом для второй канюли с возможностью продольного перемещения.
