Криоинструмент

Криоинструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к офтальмологическому криоинструменту. Цель изобретения - сокращение сроков лечения объемных опухолей кожи глазничной области, век и конъюктивы век - достигается за счет того, что наконечник криоинструмента выполнен в виде двух соосных цилиндров. Цилиндр меньшего диаметра расположен на рабочем конце наконечника, причем диаметры цилиндров выполнены в соотношении 1:2, а высота цилиндра меньшего диаметра относится к его диаметру как 1:1,2. 1 ил.

союз сОВетских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

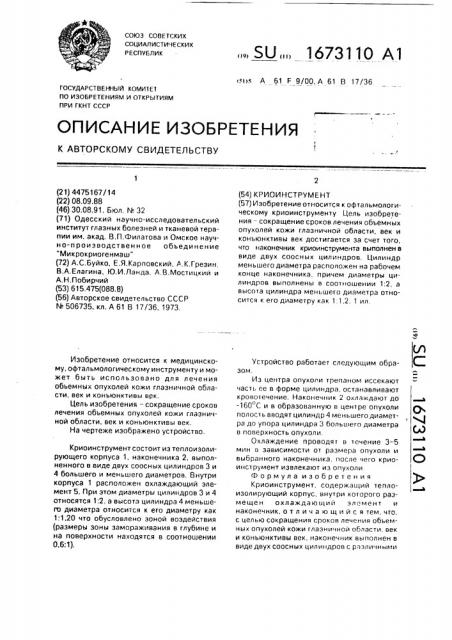

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ж

С о

М

О (21) 4475167/14 (22) 08.09.88 (46) 30.08.91. Б юл, ¹ 32 (71) Одесский научно-исследовательский институт глазных болезней и тканевой терапии им. акад. В.П.Филатова и Омское научно-производственное объединение

"Микрокриогенмаш" (72) А.С.Буйко, Е.Я.Карповский, А.К,Грезин, В.А,Елагина, Ю.И.Ланда, А.В.Мостицкий и

А,Н.Побирчий (53) 615,475(088.8) (56) Авторское свидетельство СССР № 506735, кл. А 61 В 17/36, 1973.

Изобретение относится к медицинскому, офтальмологическому инструменту и может быть использовано для лечения объемных опухолей кожи глаэничной области, век и коньюнктивы век.

Цель изобретения — сокращение сроков лечения обьемных опухолей кожи глазничной области. век и коньюнктивы век.

На чертеже изображено устройство.

Криоинструмент состоит из теплоиэолирующего корпуса 1, наконечника 2, выполненного в виде двух соосных цилиндров 3 и

4 большего и меньшего диаметров. Внутри корпуса 1 расположен охлаждающий элемент 5. При этом диаметры цилиндров 3 и 4 относятся 1;2, а высота цилиндра 4 меньшего диаметра относится к его диаметру как

1;1,20 что обусловлено зоной воздействия (размеры зоны замораживания в глубине и на поверхности находятся в соотношении

0,6:1), „„SU„„1673110 А1

< п1 А 61 F 9/00, А 61 В 17/36 (54) КРИОИНСТРУМЕНТ (57) Изобретение относится к офтальмологическому криоинструменту Цель изобретения — сокращение сроков лечения объемных опухолей кожи глаэничной области, век и коньюнктивы век достигается эа счет того, что наконечник криоинструмента выполнен в виде двух соосных цилиндров, Цилиндр меньшего диаметра расположен на рабочем конце наконечника, причем диаметры цилиндров выполнены в соотношении 1:2, а высота цилиндра меньшего диаметра относится к его диаметру как 1:1,2. 1 ил.

Устройство работает следующим образом.

Иэ центра опухоли трепаном иссекают часть ее в форме цилиндра, останавливают кровотечение. Наконечник 2 охлаждают до

-160 С и в образованную в центре опухоли полость вводят цилиндр 4 меньшегодиаметра до упора цилиндра 3 большего диаметра е поверхность опухоли.

Охлаждение проводят в течение 3-5 мин е зависимости от размера опухоли и выбранного наконечника, после чего криоинструмент извлекают иэ опухоли.

Формула изобретения

Криоинструмент, содержащий теплоизолирующий корпус, внутри которого размещен охлаждающий элемент и наконечник, от л и ч а ю шийся тем, что. с целью сокращения сроков лечения обьемных опухолей кожи глаэничной области, век и коньюнктивы век, наконечник выполнен в виде двух соосных цилиндров с различными

1673110

Составитель Е.Титова

Редактор М.Кобылянская Техред М.Моргентал Корректор А.Осауленко

Заказ 2872 Тираж 368 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раущская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. уп.Гагарина, 101 диаметрами, при этом рабочий конец наконечника выполнен в виде цилиндра меньwего диаметре. причем диаметры цилиндров выбираются иэ соотношения 1:2, а высота цилиндра меньшего диаметра относится к его диаметру как 1,0:1,2.
