Реферат



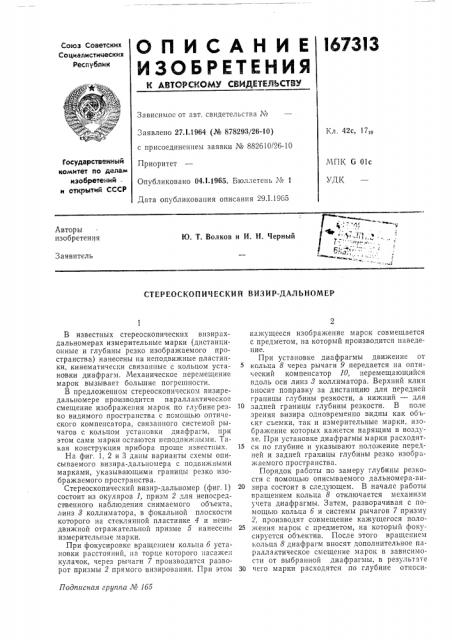

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.1.1964 (№ 878293/26-1О) с присоединением заявки № 882610/26-10

Приоритет

Опубликовано О4.11965. Бюллетень № 1

Кл. 42С, 1710

Государствеииый комитет по делам изобретеиий и открытий СССР

i 1Ï1 G 01с

УЯК

Дата опубликования описания 29.1.1905

Авторы изобретения

Ю. T. Волков и И. Н. Черный

Заявитель

СТЕРЕОСКОПИЧЕСКИЙ ВИЗИР-ДАЛЬНОМЕР

Подписная группа № 1б5

В известных стереоскопических визирахдальномерах измерительные марки (дистанционные и глубины резко изображаемого пространства) нанесены на неподвижные пластинки, кинематически связанные с кольцом установки диафрагм. Механическое перемещение марок вызывает болыпие погрешности.

В предложенном стереоскопическом визиредальномере производится параллактическое смещение изобра>кения марок по глубине резко видимого пространства с помощью оптического компенсатора, связанного системой рычагов с кольцом установки диафрагм, при этом сами марки остаются неподвижными. Такая конструкция прибора проще известных.

На фиг. 1, 2 и 3 даны варианты схемы описываемого визира-дальномера с подвижными марками, указывающими границы резко изображаемого пространства.

Стереоскопический визир-дальномер (фиг, 1) состоит из окуляров 1, призм 2 для непосредственного наблюдения снимаемого объекта, линз 8 коллиматора, в фокальной плоскости которого на стеклянной пластинке 4 и неподвижной отражательной призме 5 нанесены измерительные марки.

При фокусировке вращением кольна б установки расстояний, на торце которого насажен кулачок, через рычаги 7 производится разворот призмы 2 прямого визирования. При этом кажущееся изображение марок совмещается с предметом, на который производится наведение.

При установке диафрагмы движение от кольца 8 через рычаги 9 передается на оптиеский компенсатор 10, перемещающийся вдоль оси линз 3 коллиматора. Верхний клин вносит поправку за дистанцию для передней границы глубины резкости, а нижний — для

10 задней границы глубины резкости. В поле зрения визира одновременно видны как объект съемки, так и измерительные марки, изображение которых кажется парящим в воздухе. При установке диафрагмы марки расходят15 ся по глубине и указывают положение передней и задней границы глубины резко изображаемого пространства.

Порядок работы по замеру глубины резкости с помощью описываемого дальномера-ви20 зира состоит в следующем. В начале работы вращением кольца 8 отключается механизм учета диафрагмы, Затем, разворачивая с помощью кольца б и системы рычагов 7 призму

2, производят совмещение кажущегося поло25 жения марок с предметом, на который фокусируется объектив. После этого вращением кольца 8 диафрагм вносят дополнительное параллактическое смещение марок в зависимости от выбранной диафрагмы, в результате

30 чего марки расходятся по глубине относи167313 тельно первоначального положения и показывают передшою и заднюю границы глубины резкостч.

На фиг. 2 дан вариант стереоскопического визира-дальномера, в котором оптический компенсатор выполнен в виде двух плоскопараллельных пластинок П, поворачивающихся при установке диафрагмы через рычаг 12 и кулачки 18. Кулачки И укреплены на оси так, что пластинки 11 поворачиваются в разные стороны и смещают изображение марок. При фокусировке объектива рычагом 14 поворачи»астся зеркало 15. Пластинки 16, на которые нанесены марки, остаются неподвижными.

Оптический компенсатор может быть выполнен и несколько иначе, как, например, на фиг.

3. Здесь цилиндрическая линза 17 неподвижна, а две поло>кительпые линзы 18 поворачиваются в разные стороны.

Описываемый стереоскопический визир-дальномер можно использовать для непосредственной оценки всего резко изображаемого пространства, не прибегая к фокусироьке объектива на какой-то отдельный предмет. Марки, видимые в поле зрения визира, лежат в разных плоскостях, при этом марка, кажущаяся ближней, соответствует передней границе глубины резкости, а марка, кажущаяся дальней, — задней границе. Пространственное положение марок определяется фокусированием и установкой диафрагмы. Пользование камерой, снабженной стереоскопическим визиромдальпомером, сводится к тому, что снимавший, установив предварительно необходимую

5 фокусировку в соответствии со средним пла»ом объекта, помещает снимаемый объект в пространство, ограниченное стереоскопическими пространственными марками, указывающими пере днюю и заднюю границы резко изо10 бражаемого пространства.

Описываемый стереоскопический визир-дальномер может найти применение в фотоаппаратах, киносъемочных камерах и съемочных телевизионных устройствах.

Предмет изобретения

Стереоскопический визир-дальномер с подвижными измерительными марками (дистанционными и глубины резко изображаемого пространства), в котором при фокусировании и установке диафрагмы происходит параллактическое смещение марок по глубине, отличаюи ийся тем, что, с целью упрощения кон25 струкции, кольцо установки диафрагм посредством системы рычагов связано. с оптическим компенсатором, предназначенным для смещения изображения стереоскопических марок по глубине, причем сами марки остаются непо30 Движными.

167313

17

Составитель M. А. 3о»-Зам

Редактор Н. С. Коган Техред А. А. Камышникова Корректор Ю. М, Федулова

Заказ 3741/14 Тираж 550 Формат бум, 60 Х 901/8 Объем 0,27 изд. л. Цена 5 коп.
