Изобретение относится к области медицины, а именно к электрокардиостимуляторам. С целью повышения точности регулировки частоты стимуляции сердца в зависимости от физической нагрузки электрокардиостимулятор содержит приемопередающий контур 6, подключенный к выходу преобразователя 5 напряжение - частота, генератор 9, детектор 7 и коммутатор 8, выход которого соединен с формирователем 10 импульсов, а первый и третий входы подключены к выходам соответственно генератора, приемопередающего контура и детектора, вход которого соединен с выходом приемопередающего контура. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sI)5 А 61 N 1/362

ГОСУДАРСТВЕHHbllll КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4375665/14 (22) 11.02.88 (46) 30.08.91, Бюл. N. 32 (71) Ленинградский институт усовершенствования врачей-экспертов (72) В, Г. Мужиков (53) 615.475(088.8) (56) Патент США N 4140132, кл. А 61 N 1/36, 1979. (54) ЭЛЕКТРОКАРДИОСТИМУЛЯТОР (57) Изобретение относится к области медицины, а именно к электрокардиостимулятоБЫ „1673137 А1 рам. С целью повышения точности регулировки частоты стимуляции сердца в зависимости от физической нагрузки электрокардиостимулятор содержит приемопередающий контур 6, подключенный к выходу преобразователя 5 напряжение — частота, генератор 9, детектор 7 и комМутатор

8, выход которого соединен с формирователем 10 импульсов, а первый и третий входы подключены к выходам соответственно генератора, приемопередающего контура и детектора, вход которого соединен с выходом приемопередающего кайтура. 1 ил, ()с

6д

Cd V

1673137

Изобретение относится к области медицины, а именно к электрокардиостимуляторам.

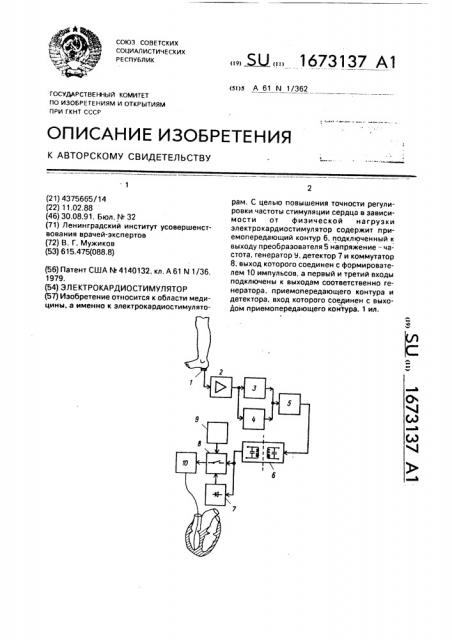

Цель изобретения — повышение точности регулировки частоты стимуляции сердца в зависимости от физической нагрузки, На чертеже изображена схема устройства.

Устройство содержит пьезодатчик 1, усилитель 2, амплитудный детектор 3, частотный детектор 4, преобразователь 5 напряжение-частота, приемопередающий контур 6, детектор 7, коммутатор 8, генератор 9, формирователь 10 импульсов.

Устройство работает следующим образом.

На пяточную область стопы пациента вкладывается пьезодатчик 1. При ходьбе пациента в нем возникают импульсы, пропорL èoHàëüíûå по частоте темпу ходьбы, а по амплитуде — весу пациента вместе с возможным перемещаемым грузом. Эти сигналы усиливаются усилителем 2, а затем поступают на входы амплитудного 3 и частотного 4 детекторов.

Сигналы, пропорциональные частоте ходьбы и весу носимого груза, суммируются и подаются на вход преобразователя напряжение — частота. которые преобразуются в управляющий сигнал, поступающий на приемопередающий контур 6. Причем уже на этом уровне коэффициент преобразования напряжение — частота в управляющий сигнал выбран таким, чтобы он соответствовал естественному спектру диапазона частоты сердечных сокращений (например, 50-120 ударов в минуту). Такое решение дает возможность оперативно контролировать работу всех неимплантируемых блоков по наличию радиосигнала в эфире, например, с помощью радиоприемника. При изменении степени недостаточности кровообращения у такого больного можно оперативно (так как вся система имеет открытый доступ) регулировать коэффициент и реобразования напряжения в частоту, например, с помощью подстроечного резистора и тем самь1м, регулируя степень прироста частоты стимуляции на однотипные нагрузки, компенсировать степень недостаточности кровообращения. Кроме того, система становится более энергонезависимой, поскольку во внешнем устройстве легко произвести замену источника питания.

С имплантируемой части приемопередающего контура 6 продетектированный и

55 усиленный сигнал в виде отдельных импульсов поступает на детектор 7, который контролирует наличие импульсной активности и управляет работой бистабильного коммутатора 8, один из входов которого соединен с выходом радиоканала, а другой — с выходом генератора 9, который постоянно генерирует дежурные импульсы минимально приемлемой для конкретного больного в условиях покоя частоты. Выход коммутатора 8 подключен к входу формирователя 10 импульсов, который формирует амплитудные и временные характеристики электростимулов, посылаемых на миокард. В случае отсутствия радиосигнала, когда пациент находится в состоянии покоя или снял носимую часть системы, или во время сна, детектор 7 через коммутатор 8 подключает генератор 9 непосредственно к входу формирователя

10 импульсов, и вся система работает как асинхронный ЭКС, В случае выполнения пациентом физической нагрузки в приемном контуре радиоканала появляется управляющий сигнал, который выделяется на детекторе 7 и переводит. коммутатор 8 в другое состояние, когда выход радиоканала соединен с входом формирователя 10 импульсов и вся система работает в биоуправляемом режиме, где частота сердечных сокращений пропорциональна уровню физической нагрузки пациента, Формула изобретения

Электрокардиостимулятор, содержащий последовательно соединенные пьезодатчик и усилитель. преобразователь напряжение — частота, формирователь импульсов, а также амплитудный и частотный детекторы, выходы которых подключены к входу преобразователя напряжение-частота, а входы — к выходу усилителя, о т л ич а ю шийся тем, что, с целью повышения точности регулировки частоты стимуляции сердца в зависимости от физической нагрузки, он содержит приемопередающий контур, подключенный к выходу преобразователя напряжение — частота, генератор. детектор и коммутатор. выход которого соединен с формирователем импульсов, а первый. второй и третий входы подключены к выходам соответственно генератора, приемопередающего контура и детектора, вход которого соединен с выходом приемопередающего контура,
