Устройство для термодесорбции сконцентрированных примесей

Устройство для термодесорбции сконцентрированных примесей

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для термической десорбции сконцентрированных примесей и может быть использовано для хроматографического контроля загрязнений в окружающей среде. Цель изобретения - повышение эффективности хроматографического разделения за счет устранения возможности выброса сконцентрированных легколетучих веществ, а также сокращение времени подготовки анализа. Входной штуцер снабжен герметизирующим элементом, а комбинированный штуцер - впаяным капилляром, через который вход хроматографической колонки соединен непосредственно с нижней частью трубки-конденсатора. Герметизирующий элемент включает подсоединенный к входному штуцеру через шлифовое соединение регулятор с рукояткой. 1 з.п. ф-лы, 1 ил.

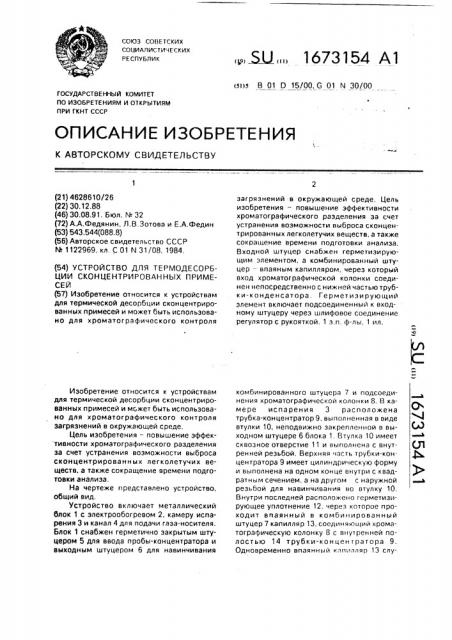

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4628610/26 (22) 30.12.88 (46) 30.08.91. Бюл. N. 32 (72) А.А.Федянин, Л.В.Зотова и Е.А.Федин (53) 543.544(088.8) (56) Авторское свидетельство СССР

М 1122969, кл. С 01 N 31/08, 1984. (54) УСТРОЙСТВО ДЛЯ ТЕРМОДЕСОРБЦИИ СКОНЦЕНТРИРОВАННЫХ ПРИМЕСЕЙ (57) Изобретение относится к устройствам для термической десорбции сконцентрированных примесей и может быть использованоо для хроматографического контроля

Изобретение относится к устройствам для термической десорбции сконцентрированных примесей и может быть использовано для хроматографического контроля загрязнений в окружающей среде.

Цель изобретения — повышение эффек тивности хроматографического разделения за счет устранения воэможности выброса сконцентрированных легколетучих веществ. а также сокращение времени подготовки анализа.

На чертеже представлено устройство, общий вид.

Устройство включает металлический блок 1 с электрообогревом 2, камеру испарения 3 и канал 4 для подачи газа-носителя.

Блок 1 снабжен герметично закрытым штуцером 5 для ввода пробы-концентратора и выходным штуцером 6 для навинчивания. Й2„„1673154 А1 (я)л В 01 D 15/00, G 01 N 30/00 загрязнений в окружающей среде. Цель изобретения — повышение эффективности хроматографического разделения эа счет устранения возможности выброса сконцентрированных легколетучих веществ, а также сокращение времени подготовки анализа.

Входной штуцер снабжен герметиэирующим элементом, а комбинированный штуцер — впаяным капилляром, через который вход хроматографической колонки соединен непосредственно с нижней частью трубки-конденсатора. Герметиэирующий элемент включает подсоединенный к входному штуцеру через шлифовое соединение регулятор с рукояткой. 1 э.п. ф-лы, 1 ил. комбинированного штуцера 7 и подсоединения хроматографической колонки 8. В камере испарения 3 расположена трубка-концентратор9, выполненная в виде втулки 10. неподвижно закрепленной в выходном штуцере 6 блока 1. Втулка 10 имеет сквозное отверстие 11 и выполнена с внутренней резьбой. Верхняя часть трубки-концентратора 9 имеет цилиндрическую форму и выполнена на одном конце внутри с квадратны л сечением, а на друго л с наружной резьбой для навинчивания но втулку 10.

Внутри последней расположено герметиэирующее уплотнение 12, через которое проходит впаянный в комбинированный штуцер 7 капилляр 13, соединяющий хроматографическую колонку 8 с внутренней полостью 14 трубки-концен тратора 9.

Одновременно впаянный капилляр 13 слу1673154

40 следующим образом, 45

50 жит для сцентрированного ввода верхней части трубки-концентратора 9 во втулку 10, Хроматографическая колонка 8 соединена с концентратором при помощи комбинированного штуцера 7 и закреплена в нем при помощи гайки 15 с уплотнением 16. Втулка

10 закреплена в камере испарения 3 при помощи комбинированного штуцера 7 с уплотнениями 17 и 18. Блок 1 снабжен охладительной трубкой 19, На входной штуцер 5 блока 1 навинчивается герметизирующий элемент, состоящий из шлифового соединения 20-21, соединенного с радиатором 22 и рукояткой 23 в единый герметизирующий элемент.

Устройство работает следу|ощим образом, При проведении исследований сконцентрированных анализируемых веществ в выходном штуцере 6 металлического блока

1 с помощью гайки-штуцера 7 и уплотнения

17-18 устанавливают втулку 10, снабженную уплотнением 12. Во втулку 10 с помощью квадратной отвертки ввинчивают трубку-концентратор 9, соединяющу|о адсорбент с анализируемым веществом, и герметизируют с помощью герметизирующего элемента.

Нагревают блок 1 до температуры десорбции исследуемого вещества. При этой температуре с помощью газа-носителя, подаваемого в камеру испарения 3 по каналу

4, происходит термическая десорбция анализируемого вещества с адсорбента, Пары анализируемого вещества из трубки-концентратора 9 поступают в полость 14, а затем попадают непосредственно в капиллярную хроматографическую колонку 8, Далее анализ пробы осуществляется

Для проведения анализа новой пробы металлический блок остается постоянно нагретым, С помощью отвертки производится быстрая за лена трубки-конденсатора 9 на . новую без отключения газового хроматографа, Втулка 10 остается закрепленной в штуцере 6 с помощью гайки комбинированного штуцера 7.

Таким образом, благодаря предлагаемому конструктивному исполнению трубки5

30 концентратора возможна быстрая замена концентраторов с различными анализируемыми веществами при нагретом (в изотермическом режиме) блоке, а также и в режиме охлаждения без отключения хроматографа. Это позволяет сократить время проведения анализа и повысить точность количественного анализа.

Герметизирующий элемент, состоящий из шлифового соединения 20 — 21, проводит устранение "мертвого" пространства между полостью 14 и входом капиллярной колонки 8, значительно упрощает работу с заменой концентраторов и их быстрой герметизацией, за счет чего устраняется возможный выброс сконцентрированных легколетучих веществ при замене концентраторов и повышается точность количественного анализа

Устройство имеет простую конструкцию. им удобно пользоваться широкому кругу исследователей для проведения термодесорбции сконцентрированных примесей из концентратора в хроматографическую колонку.

Формула изобретения

1. Устройство для термодесорбции сконцентрированных примесей, содержащее металлический корпус, охладительную трубку, электронагреватель, испарительную камеру, трубку-концентратор, входной и комбинированный выходной штуцеры и хроматографическую колонку, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности хроматографического разделения за счет устранения возможности выброса сконцентрированных легколетучих веществ, комбинированный штуцер снабжен внешним капилляром, через который нижняя часть трубки-концентратора соединена с входом хроматографической колонки.

2. Устройство пои.1. отn и ча ющеес я тем, что, с целью сокращения времени подготовки анализа. входной штуцер снабжен герметизирующим элементом, содержащим шлифовое соединение, выполненное в виде рукоятки с радиатором.
