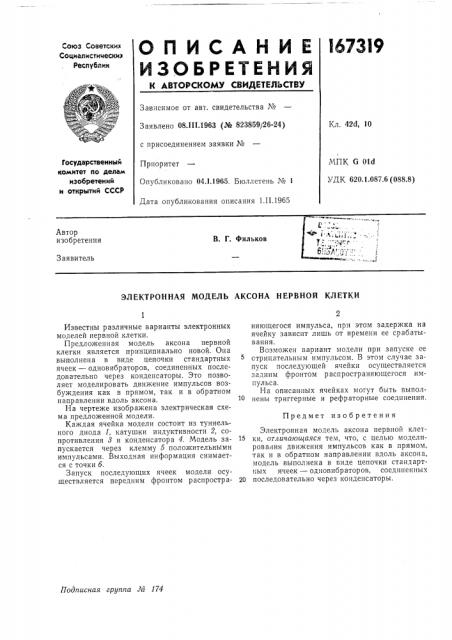

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К аВТОРСКОМЮ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено 08.1II.1963 (№ 823859/26-24) с присоединением заявки ¹

Кч 42d 10

МПК G 01d

УДК 620.1,087.6 (088.8) Государственный комитет по депам изобретений и открытий СССР

Приоритет

Опубликовано 04.1,1965. Бюллетень № 1

Дата опубликования описания 1.11.1965

Автор изобретения

В. Г. Фильков

3 аявитель

ЭЛЕКТРОННАЯ МОДЕЛЬ АКСОНА НЕРВНОЙ КЛЕТКИ

Предмет изобретения

Подписная группа Лз 174

Известны различные варианты электронных моделей нервной клетки.

Предложенн ая модель аксона нервной клетки является принципиально новой. Она выполнена в виде цепочки стандартных ячеек — одновибраторов, соединенных последовательно через конденсаторы. Это позволяет моделировать движение импульсов возбуждения как в прямом, так и в обратном направлении вдоль аксона.

На чертеже изображена электрическая схема предложенной модели.

Каждая ячейка модели состоит из туннельного диода 1, катушки индуктивности 2, сопротивления 8 и конденсатора 4. Модель запускается через клемму 5 положительными импульсами. Выходная информация снимается с точки б.

Запуск последующих ячеек модели осуществляется передним фронтом распространяющегося импульса, при этом задержка на ячейку зависит лишь от времени ее срабатывания.

Возможен вариант модели при запуске ее отрицательным импульсом. B этом случае запуск последующей ячейки осуществляется задним фронтом распространяющегося импульса.

На описанных ячейках могут быть выпол10 иены триггерные и рефраторные соединения.

Электронная модель аксона нервной клет15 ки, отличающаяся тем, что, с целью моделирования движения импульсов как в прямом, так и в обратном направлении вдоль аксона, модель выполнена в виде цепочки стандартных ячеек — одвовибраторов, соединенных

20 последовательно через конденсаторы.

16?319

Составитель Г. Чуйко

Редактор П. Шлаин Техред А. А. Камышникова Корректор О, И. Попова

Заказ 3740/5 Тираж 900 Формат бум. 60+90 /8 Объем 0,1 изд. л. Цена 5 коп.
