Изобретение относится к станкостроению и может найти применение при обработке материалов резанием ротационным инструментом. Целью изобретения является повышение износостойкости обработанных поверхностей путем получения заданного микрорельефа. Деталь 1 обрабатывают ротационным инструментом 2, ось 0 - 0 вращения которого устанавливают под углами наклона к плоскости, перпендикулярной вектору V скорости резания, и к плоскости, перпендикулярной вектору S подачи. Обработку осуществляют инструментом с равномерно расположенными на режущей кромке точечными выступами. Угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи, устанавливают из условия образования между радиусом-вектором, проходящим через вершину инструмента, и осевой плоскостью, параллельной вектору скорости резания угла ψ<SB POS="POST">в</SB>ъARC SIN [V<SB POS="POST">р</SB>/V)-CTG δ <SP POS="POST">.</SP> SIN φ] : COS β, где V - скорость вращения детали

V<SB POS="POST">р</SB> - скорость вращения инструмента

φ - угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи

δ - угол наклона канавок микрорельефа

β - угол между осью вращения инструмента и плоскостью, перпендикулярной вектору скорости резания. 1 з.п. ф-лы, 5 ил.

! ОЮЭ СОПЕТСКИХ

СОЦИО. ИС ТИ «ГСКИХ

РЕСПУБЛИК

<. «>5 8 23 В 1/00

ГОСУДАЕCTBE Н««ЫЙ КО«ЛИТЕТ

ПО ИЗОГ FTFHVIHM L, ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСВ.ТВУ!

Ос, 1СЗ с3 ! ! )

1! 3

А г (21 4274955/08; 4273992/08 (22) 01.07.87 (46) 30.08.91. Бюл. М 32 (71) Калининградский технический и.«г. !итут рыбчой промышленносги и хозяйства (72) Л.А. Гик и В,А. Се л юто (53) 621.941.1(088.8) (56) Коновалов Е.Г. и др. рогрессив! ые ..: .мы ротационного реза«и мэталлсв M. «,c,«:, 1972, с.40-43. (54) .ПОГ Б 1ГРАБО FKI" МЯТЕРИАПО«;;

P Å-..,,ÀÜÈÅ РО ГАВ.101- г«Ы.,л И -!! т. - У

УЕ i «СМ (57) изобретение о«но ится к стачкое-:ро»нию и может накти прлменеч е при:-п3ботке мг«т",.риялое резанием рот-»цио:-.«ь;и инструментом. Целью изобретен"я является повышение износе тойкос ги обработг:— ных поверхн«. отей и/теr, получения заданного микрор "льефа. петаль 1 обряГ. тывают ротационным инструментом 2, сь

О-О вращения кот::,-ого устэнао«!ивают под

„„. Ю „„1673272 А1 уг«н«ли наклона к плоскосги, I:! опендику. ля;-ной вектору V скорости резания, и к плоско. Ги, перпендикулярной вектору S подачи.

Обра .отку осуществляют инструментом с равномерно расположенными на режущей кромке точечными выступами. Угол между ос!.ю вращения инструмента и плоскостью, перпендикулярной вектору подачи, устанавлив «ю из условия образования между радиуспм-вектором, проходящим через вершину н".." ««умента, и осевои пчо"кость«., парал, вЂ;.:.ы ой вектору скорости резания yri.;:-. «, --- arcsll (VI:lЧ вЂ” с«г«д s«r p): cos, «, ! е V скорость вращени!«детали, Jp сKU ! .с гь зра«цения l«lc py :ента; р- угол межосью эра щения инструмента и

;,ло к стью, перпендикулярной вектору под 3 и; д — угол наклона канавок микр;оел«,е э, j3 угол между осью вращения инс«ру«ы««та и плоскостью, пеГ «ендикулярчо.!

«е тору скорости резания, э.п,ф-лы, 5 ил.

1673272

Изобретение относится к станкостроению, Цель изобретения - повышение износостойкости обработанных поверхностей путем получения заданного микрорельефа.

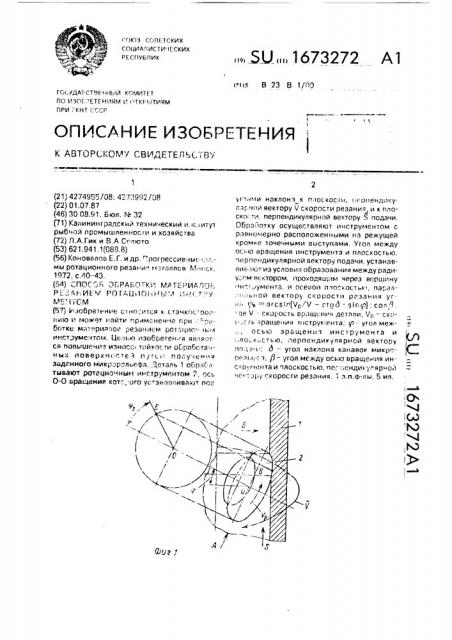

На фиг.1 представлена схема осуществления способа; йа фиг 2 — вид А на фиг.1; на фиг,3 — вид Б на фиг.1; на фиг.4 — инструмент, общий вид; на фиг.5 — вид В на фиг.4.

Способ осуществляют следующим образом.

Деталь 1 обрабатывают ротационным инструментом 2, ось 0-0 вращения которого устанавливают под углом р к плоскости, перпендикулярной вектору подачи S и под углом Р к плоскости, перпендикулярной вектору скорости резания Ч. Таким образом, радиус-вектор ОВ, проходящий через вершину В инструмента. образует с плоскостью, перпендикулярной вектору V угол

Q . При осуществлении способа используют инструмент с точечными выступами, равномерно распределенными на режущей кромке, а угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи, устанавливают иэ условия образования между радиусом-вектором, проходящим через вершину инструмента, и осевой плоскостью, параллельной вектору скорости резания угла Q . определяемого по соотно вению

- — ctg д sin p фъ = at. csin

Ч

cos где V — скорость вращения детали;

Vp — скорость вращения инструмента; р — угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи; д- угол наклона канавок микрорельефа;

P — угол между осью вращения инструмента и плоскостью, перпендикулярной вектору скорости резания.

Инструмент, который используют в способе, состоит из державки 3, на которой смонтирована с возможностью вращения головка 4 с точечными выступами 5, расположенными на режущей кромке 6 со стороны передней поверхности 7. На задней поверхности 8 точечного выступа выполне5 на коническая фаска 9. Угол конуса фаски составляет 2 а.

Формула изобретения

1, Способ обработки материалов реза10 нием ротационным инструментом, согласно которому ось вращения инструмента устанавливают под углами наклона к плоскости, перпендикулярной вектору скорости резания, и к плоскости, перпендикулярной век15 тору подачи, отличающийся тем, что с целью повышения иэносостойкости обработанных поверхностей путем получения заданного микрорельефа, используют инструмент с точечными выступами, равномерно расположенными на режущей кром20 ке, угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи, устанавливают из условия образования между радиусом-вектором, проходящим через вершину инструмента. и осевой

25 плоскостью, параллельной вектору скорости резания угла Ъ, определяемого по соотношению †- — ctg д sin p

\/р Зг

) cos p где Vp — час гота вращения инструмента;

V -- частота вращения детали; д- угол наклона канавок микрорельефа;

35 p — угол между осью вращения инструмента и плоскостью, перпендикулярной вектору подачи;

Р- угог между осью вращения инструмента и плоскостыс, перпендикулярной

40 вектору скорости резания.

2. Способ поп1,отличающийся ем, что, с целью обеспечения регулирования глубины микрорельефа, используют инструмент с точечными выступами со

45 стороны передней поверхности и с конической фаской на задней поверхности.
