Гравировальная тележка для картографии

Гравировальная тележка для картографии

Иллюстрации

Показать все

Реферат



Изобретение относится к области картографии и может быть использовано при создании топографических и специальных карт. Цель изобретения - повышение качества гравирования прямых линий большой протяженности по линейкам и лекалам с большим радиусом кривизны. Тележка гравировальная для картографии содержит корпус, держатель с головкой для крепления резца, ось с двумя колесами. Перпендикулярность резца к плоскости гравирования достигается точной установкой резцедержателя в корпус тележки и закреплением его гайкой. Резец в головке крепится винтом. Наружная поверхность одного из колес расположена в плоскости, проходящей через ось симметрии резца. 1 ил.

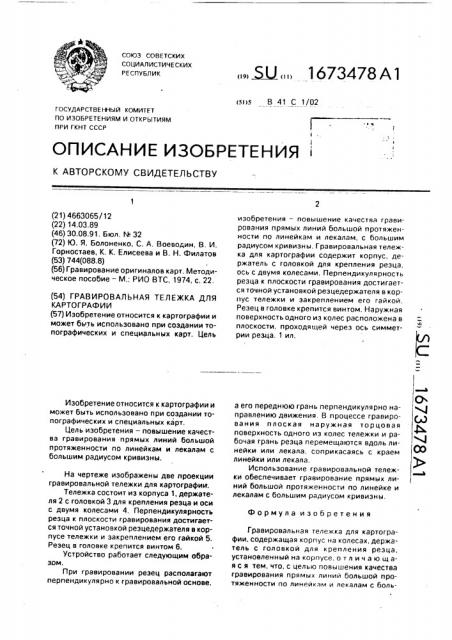

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1673478 А1 (я) В 41 С 1/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ I

К АВТОРСКОМУ СВИДЕТЕЛЬС.ТВУ

Формула изобретения (21) 4663065/12 (22) 14.03,89 (46) 30.08.91. Бюл, М 32 (72) Ю. Я. Болоненко, С, А. Воеводин, В. И.

Горностаев, К. К. Елисеева и В, Н. Филатов (53) 744(088.8) (56) Гравирование оригиналов карт, Методическое пособие — М.: РИО ВТС, 1974. с, 22. (54) ГРАВИРОВАЛЬНАЯ ТЕЛЕЖКА ДЛЯ

КАРТОГРАФ И И (57) Изобретение относится к картографии и может быть использовано при создании топографических и специальных карт. Цель

Изобретение относится к картографии и может быть использовано при создании топографических и специальных карт, Цель изобретения — повышение качества гравирования прямых линий большой протяженности по линейкам и лекалам с большим радиусом кривизны.

На чертеже изображены две проекции гравировальной тележки для картографии.

Тележка состоит иэ корпуса 1, держателя 2 с головкой 3 для крепления резца и оси с двумя колесами 4. Перпендикулярность резца к плоскости гравирования достигается точной установкой резцедержателя в корпусе тележки и закреплением его гайкой 5.

Резец в головке крепится винтом 6.

Устройство работает следующим образом.

При гравировании резец располагают перпендикулярно к гравировальной основе, изобретения — повышение качества гравирования прямых линий большой протяженности по линейкам и лекалам, с большим радиусом кривизны. Гравировальная тележка для картографии содержит корпус, держатель с головкой для крепления резца, ось с двумя колесами. Перпендикулярность резца к плоскости гравирования достигается точной установкой реэцедержателя в корпус тележки и закреплением его гайкой.

Резец в головке крепится винтом. Наружная поверхность одного из колес расположена в плоскости, проходящей через ось симметрии резца, 1 ил. а его переднюю грань перпендикулярно направлению движения. В процессе гравирования плоская наружная торцовая поверхность одного из колес тележки и рабочая грань резца перемещаются вдоль линейки или лекала, соприкасаясь с краем линейки или лекала.

Использование гравировальной тележки обеспечивает гравирование прямых линий большой протяженности по линейке и лекалам с большим радиусом кривизны.

Гравировальная тележка для картографии, содержащая корпус на колесах, держатель с головкой для крепления резца, установленный на корпусе, о т л и ч а ю щ ая с я тем. что, с целью повышения качества гравирования прямых линий большой протяженности по линейкам и лекалам с боль1673478

Составитель И.Королев

Редактор М.Бандура Техред М.Моргентал Корректор Л.Бескид

Заказ 2890 Тираж 232 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Рэушская наб., 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101 шим радиусом кривизны, наружная торцовая поверхность одного из колес тележки расположена в плоскости, проходящей через ось симметрии резца.
