Способ получения углеродного адсорбента

Способ получения углеродного адсорбента

Иллюстрации

Показать все

Реферат



Изобретение относится к способу получения углеродного адсорбента и позволяет повысить адсорбционную емкость адсорбента по фенолу. Сополиконденсат суммарных сланцевых фенолов и гексаметилентетрамина смешивают с акриловой кислотой при массовом соотношении 55 - 65 : 35 - 45 соответственно и подвергают γ - облучению. Полученный продукт смешивают с каменноугольной пылью и древесной смолой, гранулируют, карбонизируют и активируют до обгара 40 - 45%. 1 табл.

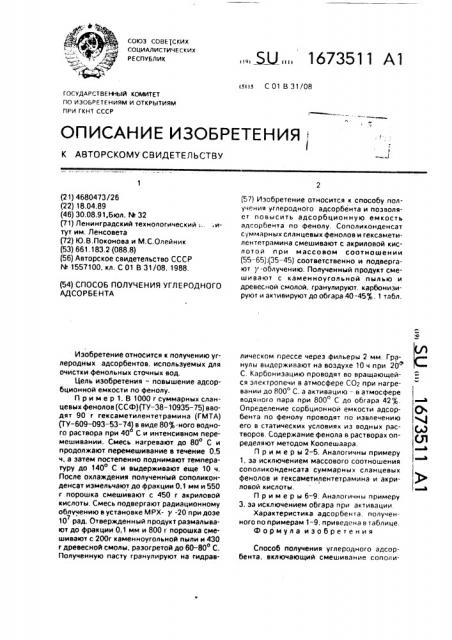

СОЮЗ СОВЕ (СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

lsl >s С 01 В 31/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и(21) 4680473/26 (22) 18.04.89 (46) 30.08.91,Бюл. hk 32 (71) Ленинградский технологический ... тут им. Ленсовета (72) Ю,В.Поконова и М.С,Олейник (53) 661. 183.2 (088,8) (56) Авторское свидетельство СССР

N. 11555577110000,, кКл, С 01 В 31/08, 1988. (54) СПОСОБ ПОЛУЧЕНИЯ УГЛЕРОДНОГО

АДСОРБЕ НТА

Изобретение относится к получению углеродных адсорбентов, используемых для очистки фенольных сточных вод.

Цель изобретения — повышение адсорбционной емкости по фенолу.

Пример 1. В 1000 r суммарных сланцевых фенолов (ССФ)(ТУ-38-10935-75) вводят 90 г гексаметилентетрамина (ГМТА) (ТУ-609 — 093 — 53-74) в виде 80 -ного водного раствора при 40 С и интенсивном перемешивании. Смесь нагревают до 80 С и продолжают перемешивание в течение 0,5 ч, а затем постепенно поднимают температуру до 140 С и выдерживают еще 10 ч.

После охлаждения полученный сополиконденсвт измельчают до фракции 0,1 мм и 550 г порошка смешивают с 450 г акриловой кислоты. Смесь подвергают радиационному облучению в установке MPX- у -20 при дозе

10 рад. Отвержденный продукт раэмалыва7 ют до фракции 0,1 мм и 800 г порошка смешивают с 200г каменноугольной пыли и 430 г древесной смолы, разогретой до 60-80 С.

Полученную пасту гранулируют на гидрав„„5 „„1673511 Al (57) Изобретение относится к способу получения углеродного адсорбента и позволяет повысить адсорбционную емкость адсорбента по фенолу. Сополиконденсат суммарных сланцевых фенолов и гексаметилентетрамина смешивают с акриловой кислотой при массовом соотношении (55 — 65):(35-45) соответственно и подвергают 1 -облучению. Полученный продукт смешивают с каменноугольной пылью и древесной смолой, гранулируют, карбонизируют и активируют до обгара 40-45 . 1 табл. лическом прессе через фильеры 2 мм. Гранулы выдерживают на воздухе 10 ч при 20

С. Карбонизацию проводят во вращающейся электропечи в атмосфере СОр при нагревании до 800 С, а активацию — в атмосфере водяного пара при 800" С до обгара 42 .

Определение сорбционнои емкости адсор- 0 бента по фенолу проводят по извлечению с, его в статических условиях из водных рас- (р творов. Содержание фенола в растворах oil- UI ределяют методом Коопешаара.

Пример ы 2-5. Аналогичны примеру

° Ъ

1, эа исключением массового соотношения сополиконденсата суммарных сланцевых фенолов и гексаметилентетрамина и акриловой кислоты. ° в

Пример ы 6-9. Аналогичны примеру

3. за исключением обгара при активации.

Характеристика адсорбента. полученного по примерам 1-9, приведена в таблице.

Формула изобретения

Способ получения углеродного адсорбента, включающий смешивание сополи1673511

Составитель Т,Чиликина

Редактор Н.Киштулинец Техред М.Моргентал Корректор Н.Король

Заказ 2892 Тираж 286 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 конденсата суммарных сланцевых фенолов и гексаметилентетрамина с каменноугольной пылью и древесной смолой, гранулирование смеси, карбониээцию и активацию гранул, отличающийся тем, что, с целью повышения адсорбционной емкости адсорбента по фенолу, сополиконденсат предварительно смешивают с акриловой кислотой при массовом соотношении 55 — 65:35-45 соответственно и подвергают у -облучению.

5 а активацию ведут до абгара 40-45 .
