Вертикальная топка с верхним выводом газов

Вертикальная топка с верхним выводом газов

Иллюстрации

Показать все

Реферат



Изобретение относится к топочной технике и предназначено для сжигания полидисперсных топлив и лигнина. Цель изобретения - повышение качества сжигания указанных топлив. Это достигается выполнением корпуса вертикальной топки круглым в поперечном сечении и стен расширяющимися кверху уступами с различными углами наклона отдельных их кольцевых участков. Горелки 2 размещены на стенах 1 в средней части топки, тангенциально к условной окружности и наклонены вниз под углом 30 - 35°. В нижней части топки размещены также тангенциально к своей условной окружности сопла 3 вторичного воздуха, наклоненные вниз под углом 20 - 25°, и дожигательная решетка 4. На выходе из топки соосно с топкой размещен отражательный щит 6, к тыльной стороне которого подведен трубопровод 7 охлаждающего воздуха, а по периметру щита расположены сопла 8 третичного воздуха, направленные в ту же сторону, что и горелки 2. Трубопровод 7 заключен в кожух 9 из изоляционного материала, образующий со стенами 1 топки кольцевой канал 10 для вывода продуктов сгорания из топки. Движущиеся вверх по оси топки газы ударяются о щит 6 и изменяют направление. При входе их в кольцевой канал 10 в поток продуктов сгорания вводится третичный воздух, усиливающий сепарационный эффект от изменения направления движения газов, вызванного ударом их о щит 6. Этот воздух способствует также дожиганию несгоревших летучих частиц топлива. Данная конструкция топки позволяет поддержать температурный режим сжигания топлива на уровне, при котором снижается содержание окислов азота в продуктах сгорания, и повысить качество сжигания полидисперсных топлив и лигнина. 6 ил.

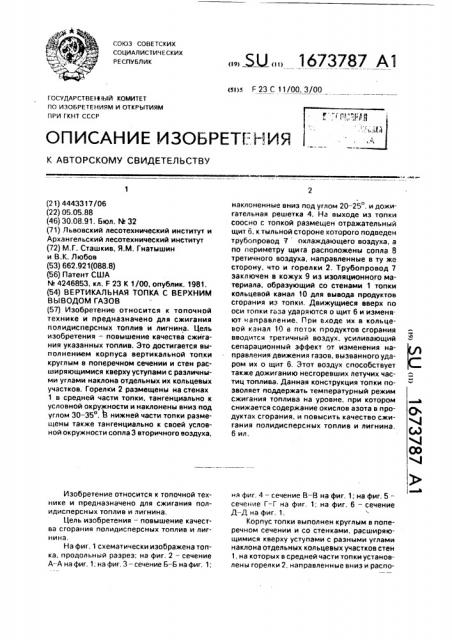

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 F 23 С 11/00, 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (л V

Од V (2 1) 4443317/06 (22) 05,05.88 (46) 30,08.91. Бюл. t4 32 (71) Львовский лесотехнический институт и

Арха н гел ьский лесотехнический институт (72) M Ã. Сташкив, Я.М. Гнатышин и В.К. Любов (53) 662.921(088,8) (56) Патент США

М 4246853, кл. F 23 К 1/00, опублик. 1981. (54) ВЕРТИКАЛЬНАЯ ТОПКА С ВЕРХНИМ

ВЫВОДОМ ГАЗОВ (57) Изобретение относится к топочной технике и предназначено для сжигания полидисперсных топлив и лигнина. Цель изобретения — повышение качества сжигания указанных топлив. Это достигается выполнением корпуса вертикальной топки круглым в поперечном сечении и стен расширяющимися кверху уступами с различными углами наклона отдельных их кольцевых участков. Горелки 2 размещены на стенах

1 в средней части топки, тангенциально к условной окружности и наклонены вниз под углом 30-35, В нижней части топки размещены также тангенциально к своей условной окружности сопла 3 вторичного воздуха, Изобретение относится к топочной технике и предназначено для сжигания полидисперсных топлив и лигнина, Цель изобретения — повышение качества сгорания полидисперсных топлив и лигнина.

На фиг. 1 схематически изображена топка, продольный разрез; на фиг. 2 — сечение

А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1;

„„. Ж„„ 1673787 All наклоненные вниз под углом 20 — 25, и дожигательная решетка 4. На выходе из топки соосно с топкой размещен отражательный щит 6, к тыльной стороне которого подведен трубопровод 7 охлаждающего воздуха, а по периметру щига расположены сопла 8 третичного воздуха, направленные в ту же сторону, что и горелки 2. Трубопровод 7 заключен в кожух 9 иэ изоляционного материала, образующий со стенами 1 топки кольцевой канал 10 для вывода продуктов сгорания из топки, Движущиеся вверх по оси топки газа ударяются о щит 6 и изменяют направление. При влоде их в кольцевой канал 10 в поток продуктов сгорания вводится третичный воздух, усиливающий сепарационный эффект от изменения направления движения газов, вызванного ударом их о щит 6, Этот воздух способствует также дожиганию несгоревших летучих частиц топлива. Данная конструкция топки позволяет поддержать температурный режим сжигания топлива на уровне, при котором снижается содержание окислов азота в продуктах сгорания, и повысить качество сжигания полидисперсных топлив и лигнина.

6 ил. ня фиг. 4 — сечение  — В на фиг. 1; на фиг. 5— сечение à — Г на фиг. 1; на фиг, 6 — сечение

Д вЂ” Д на фиг. 1.

Корпус топки выполнен круглым в поперечном сечении и со стенками, расширяющимися кверху уступами с разными углами наклона отдельных кольцевых участков стен

1, на которых в средней части топки установлены горелки 2, направленные вниз и распо1673787 ложенные тангенциально к условной окружности, Их угол наклона равен 30-35 .

В нижней части топки размещены тангенциальные сопла 3 вторичного воздуха, дожигательная решетка 4 и короб 5 для удаления очаговых остатков, в котором может быть вмонтирован лаз (не показано) для осмотра топки, Сопла 3 вторичного воздуха наклонены вниз под углом 20-25О. В верхней части топки соосно с ней размещены отражательный щит 6, к тыльной стороне которого подведен трубопровод 7 охлаждающего щит воздуха, а по периметру щита 6 расположены сопла 8 вводимого в топку третичного воздуха, направленные в ту же сторону, что и горелки 2, Трубопровод 7 заключен в кожух 9 из изоляционного материала, образующий со стенами 1 топки кольцевой канал

10 для вывода иэ нее продуктов сгорания, На выходе в канал 10 размещены сепарационные стойки 11 из шамотного кирпича.

Стенки 1 топки имеют внутреннюю обмуровку 12 из шамотного кирпича и наружную

13 — из диатомитового, между которыми находится воздушная рубашка 14, к нижнему концу которой подключены сопла 3 вторичного воздуха, Топка работает следующим образом.

Растопка топки осуществляется с помощью растопочной мазутной форсунки или азовой горелки (не показано). При достижении температуры 550 — 600 С начинается постепенная подача в топку аэросмеси через горелки 2. при этом подачу мазута (или газа) в растопочные горелки соответственно уменьшают, Древесные опилки пбдают со скоростью около 10 м/с. Вторичный воздух через сопла 3 подают со скоростью около 11 м/с, причем количество его составляет 45-47 от общего объема воздуха, поступающего в топку. Движущиеся вверх по оси топки газы ударяются в отражательный щит 6 и изменяют направление своего движения, направляясь к периферии топки в сторону кольцевого выходного канала 10.

При этом поперек потока этих газов в них вводится третичный воздух через сопла 8, расположенные по периметру отражательного щита 6, который способствует интенсивному перемешиванию топочных газов и дожиганию несгоревших летучих частиц

5 топлива, На входе в кольцевой канал 10 газы проходят через сепарациониые стойки

11, в результате чего происходит частичное улавливание наиболее крупных летучих частиц шлака (или топлива). Нелетучие частицы

10 топлива дожигаются на дожигательной решетке 4.

Конструкция предлагаемой топки позволяет обеспечить хорошее перемешивание топлива с воздухом и "растянуть"

15 сжигание топлива по длине топки, благодаря чему снижается температурный уровень процесса горения и, следовательно, уровень окислов азота в выходяших продуктах сгорания, что снижает загрязнение окружа20 ющей среды.

Формула изобретения

Вертикальная топка с верхним выводом газов, содержащая горелки, направленные вниз под углом, и установленные в нижней

25 части топки тангенциа, ьные сопла вторичного воздуха, отличающаяся тем, что, с целью повышения качества сгорания полидисперсных топлив и лигнина, топка выполнена с круглым поперечным сечением и

30 со =тенами, расширяющимися кверху уступами под разными углами наклона отдельных кольцевых их учасгков, горелки расположены тангенциально к условнсй окружности и их угсл наклона равен 30 35, 35 сопла вторичного воздуха наклонены вниз под углом 20-25О, а на выходе иэ топки соосно с ней размещен отражательный щит, к тыльной стороне которого вдоль оси топки подведен трубопровод для подачи охлажда40 ющего воздуха, причем по периметру щита расположены сопла третичного воздуха, направленные в ту же сторону, что и горелки, трубопровод заключен в кожух из изоляционного материала, образующий со стенками

45 топки кольцевой канал для продуктов сгорания, а в нижней части топки дополнительно установлена дожигательная решетка.

1673787

f ,г

7 Г г /

Quz. 2

12

Г Г

Г

Г,,/

Г Г г

e l

1673787

1673787

/-/
