Способ регулирования процесса горения в топке газомазутного котла и система для его осуществления

Способ регулирования процесса горения в топке газомазутного котла и система для его осуществления

Иллюстрации

Показать все

Реферат



Целью изобретения является повышение качества регулирования процесса горения в топке газомазутного котла. Это достигается тем, что при поддержании суммарного расхода топлива в соответствии с сигналом задатчика 11 нагрузки блока с помощью регулирующих приборов 1 и 2, воздействующих на исполнительные механизмы 3 и 4 регулирующих клапанов, расходы газа и мазута распределяют в соответствии с сигналом задатчика 10 перераспределения расходов топлива. Для этого сигнал задатчика 10 суммируют в сумматоре 15 с сигналом источника 14 смещения задания, сумму перемножают в блоке 13 с сигналом датчика 7 давления одного из видов топлива, а произведение сравнивают в сумматоре 12 с сигналом датчика 8 давления другого вида топлива. Сигнал с выхода сумматора 12 через корректирующий регулятор 9 воздействует на регулирующие приборы 1 и 2, обеспечивая постоянство соотношения расходов топлива. 2 с.п. ф-лы, 1 ил.

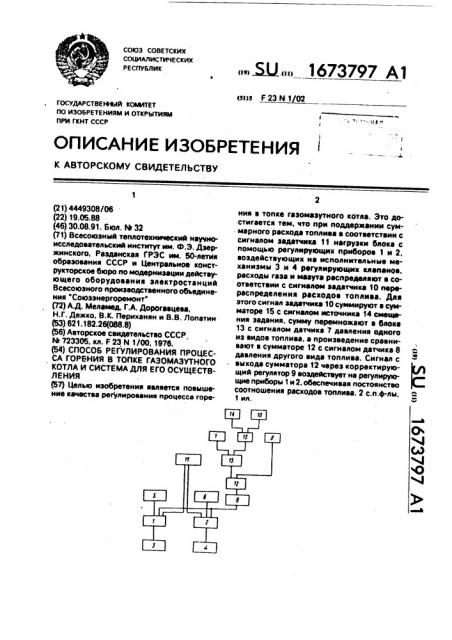

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ KOHMTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4449308/06 (22) 19.05.88 (46) 30.08.91. Бюл. hk 32 (71) Всесоюзный теплотехнический научноисследовательский имститут им. Ф.Э. Дзержинского, Раздамская ГРЭС им. 50-летия образования СССР H Цвнтральмое конструкторское бюро ho модерниэации действующего оборудования электростанций

Всесоюзного производственного объединения "Союзэнергорвмомт" (72) А.Д. Меламед, Г.А. Дорогавцева, Н.Г. Дежко, В.K. Периханям и В.В. Лопатин (53) 621.182.26(088.8) (56) Авторское свидетельство СССР.

N 723305. «л. F 23 N 1/00, 1976. (54) СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ГОРЕНИЯ В ТОПКЕ ГАЗОМАЗУТНОГО

КОТЛА И СИСТЕМА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ (57) Целью изобретения является повышение качества регулирования процесса ГОре,. Я2, 1673797 А1 мия в топке гаэомазутного котла. Это достигается тем, что при поддержании суммарного расхода топлива ° соответствии с сигналом задатчика 11.магруэки блока с помощью регулирующих приборов 1 и 2. воздействующих на испопмитвпьмыв меxIHH3HIhl 3 H 4 регулирующих NloIIIIIQI, расходы газа и мазута распределяют ° соответствии с сигналом задатчика 10 перераспределения расходов топлива. Для этого сигнал задатчика 10 суммируют ° сумматоре 15 с сигналом источника 14 смещения задания. сумму перемножают ° блоке

13 с сигналом датчика 7 давления одного иэ аидов топлива, а произведение сравнивают в сумматоре 12 с сигналом датчика 8 давления другого вида топлива. Сигнал с

°ыхода сумматора 12 через корректирующий регулятор 9 воздействует на регулирующие приборы 1 и 2. обеспечивая постоянство соотношения расходов топлива. 2 с.п.ф-лы, 1 ип.

1673797

Изобретение относится к теплоэнергетике, а именно к автоматизации управления котлами.

Целью изобретения является повышение качества регулирования процесса горения.

На чертеже показана схема системы регулирования процесса горения в топке газомазутного котла.

Система содержит релвймыв регулирующив приборы 1 и 2, входящие в состав соответственно регулятора мазута и регулятора газа, исполнительные механизмы 3 и 4 регулирующих клапанов расхода мазута и газа соответственно, датчики 5 и 6 расхода мазута и газа, датчики 7 и 8 давление мазута и газа, корректирующий регулятор 9, реализующий ПИ-закон регулирования, двтчик 10 перераспределения расходов топлива, задатчик 11 нагрузки блока, первый сумматор

12, блок 13 умножения, источник 14 смещения задания, второй сумматор 15.

Датчики 5 и 6 расхода мазута и газа присоединены соответственно к входам регулирующих приборов 1 и 2 мазута и газа. к вторым входам которых присоединены выходы эадатчика 11 нагрузки котла. Один из датчиков давления, например,и датчик 7 давления мазута присоединен к входу блока

13 умножения. Выходы блока 13 умножения и датчика 8 давления газа присоединены к входам сумматора 12, присоединенного к корректирующему регулятору 9. выходы которого с противоположмыми знаками под; ключены к третьим входам регулирующих . приборов 1 и 2 мазута и газа. Источник 14 смешения и зэдатчик 10 перераспределения расходов топлива присоединены к входам сумматора 15. выход которого присоединен к второму входу блока 13 умножения.

Способ осуществляют следующим образом.

Регулирующие приборы 1 и 2 расходов мазута и газа в соответствии с сигналами эадатчика 11 нагрузки блока устанавливают требуемый расход топлива в котел, причем с помощью корректирующего регулятора 9 выполняется заданное юотношение давлений мазута и газа. Это обеспечивается тем, что на обэ регулирующих прибора 1 и 2 поступают с противоположным знаком сигналы с выходов корректирующего регулято-. ра 9, на вход которого поступает сигнал сумматора 12, пропорциональный размости между давлением газа и произведвмием давления мазута на суммарный сигнал задатчика 10 перераспределения расходов топлива и источника 14 смещения задания.

Тем самым обеспечивается постоянство соотношения расходов топлива.

5 При изменении калорийности одного из видов топлива новое значение соотношения устанавливается на какой-либо нагрузке задатчиком 10 перераспределения расходов топлива. Скорректированное значение со10 отношения будет поддерживаться во всем диапазоне изменения нагрузок котла, обес- . печивая требуемое качество процесса горения.

Наличие источника 14 смещения заде15 ния позволяет точнее установить сигнал зэдэтчика 10 перераспределения расхода топлива.

Формула изобретения

1. Способ регулировэмия процесса го20 ремня ° топке газомэзутного котла, путем измерения расходов и давления мазута и газа и поддержания суммарного расхода топлива в соответствии с заданным, воздействием нэ клапаны расхода мазута и газа, 25 при распределении расходов между отдельмыми видами топлива после сравнемия аегнала. характеризующего задамное перераспределение расходов топлива с сигналами давлений мазута и rasa, о т л и ч а ю30 шийся тем, что, с целью повышения качества регулирования процесса горения. сигмал заданного перераспределения расходов топлива умможают ма сигнал давления одного иэ видов топлива и

35 поддерживают постоянство соотношения полученного произведения и сигнала давления второго вида топлива.

2. Система регулирования процесса горения в топке газомазутного котла, содвр40 жащая регуляторы расхода мазута и газа, соединенные с мими, датчики расхода мазута и газа. датчики давления мазута и газа, один из которых подключен к первому сумматору, о т л и ч а ю щ э я с я тем, что, с

45 целью повцшемия качества регулирования процесса горения, онэ дополнительно содержит блок умножения. задэтчик перераспределения расходов топлива, второй сумматор и источник смещения задания.

50 причем источник смещемия задания и задатчик перераспределения расходов присоединены к входам второго сумматора, выход которого подключен к одному из входов блока умножения, к другому входу которого

55 подключен второй датчик давления, а выход блока умножения присоединен к входу пер вого сумматора.
