Реферат



Изобретение относится к холодильной технике, преимущественно к объектам космической технике и транспортным холодильным установкам. Изобретение позволяет повысить надежность работы холодильной установки при расширении диапазона тепловых нагрузок и при ее эволюциях в пространстве. Отделение жидкой фазы хладагента при уменьшении тепловых нагрузок происходит после регенеративного теплообменника 3 в капиллярно-пористом теле 6 отделителя 8 жидкости, где за счет сепарации капель жидкости при движении хладагента по каналам 7 капиллярно-пористого тепла 6 и за счет капиллярных сил происходит отделение, поглощение и удержание жидкой фазы хладагента. При увеличении тепловой нагрузки в капиллярно-пористое тело 6 отделителя 8 жидкости поступает перегретая газовая фаза хладагента и происходит испарение жидкой фазы хладагента в капиллярно-пористом теле, что обеспечивает возврат хладагента в компрессор 1 в газообразном состоянии. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ iF СКИХ

РЕСПУБЛИК (Н5 F 25 В 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPblTVIHM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ос, (л)

ОО

О

7 б (21) 4680832/06 (22) 18.04.89 (46) 30.08,91, Бюл. N. 32 (72) А,f.Ôåä÷èøèí, P.Ì.Мифгахо -. КЗ,Г.Кропотин, А.А.Вивденко и Е.А.Бондаре,ко (53) 621,56(088.8) (56) Якобсон В, Б. Малые холодильные машины. M,: Пищевая промышленность, 1977, с. 301. рис, 162 б. (54) ХОЛОДИЛЬНАЯ УСТАНОВКА (57) Изобретение относится к холодильной технике, преимущественно к объектам кос, мической техники и транспортным холодильным установкам. Изобретение позволяет повысить надежность работы холодильной установки при расширении диапазона тепловых нагрузок и при ее Ж» 1673802 А1 эволюциях в пространстве. Отделение жидкой фазы хладагента при уменьшении тепловых нагрузок происходит после регенеративноготеплообменника 3 в капиллярно-пористом теле 6 отделителя 8 жидкости, где эа счет сепарации капель жидкости при движении хладагента по каналам 7 капиллярно- пористого тела 6 и за счет капиллярных сил происходит отделение, поглощение и удержание жидкой фазы хладагента. При увеличении тепловой нагрузки в капиллярно-пористое тело 6 отделителя

8 жидкости поступает перегретая газовая фаза хладагента и происходит испарение жидкой фазы хладагента в капиллярно-пористом теле, что обеспечивает возврат хладагента в компрессор 1 в газообразном состоянии. 1 ил.

1673802

Составитель Т.Прошина

Редактор Ю.Середа Техред М.Моргентал Корректор С.Шевкун

Заказ 2907 Тираж 316 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нэб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к холодильной технике, преимущественно к объектам космической техники и транспортным холодильным установкам, Цель изобретения — повышение надежности и расширение диапазона работоспособности транспортных установок при их эволюциях в пространстве.

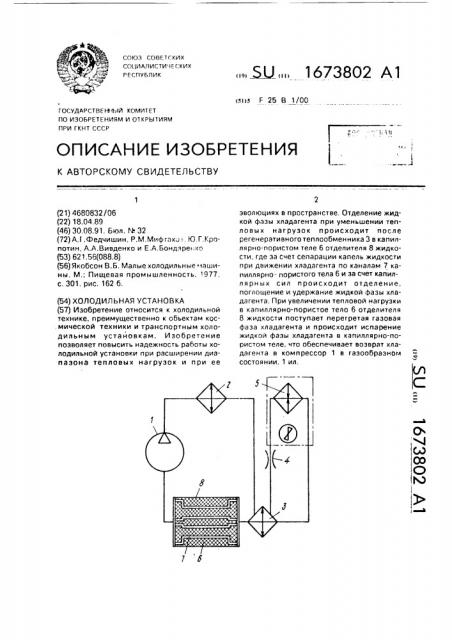

На чертеже представлена схема описываемой установки.

Холодильная установка содержит компрессор 1, конденсатор 2, регенеративный теплообменник 3, дроссельное устройство

4, испаритель 5, капиллярно-пористое тело

6 с каналами 7, выполненными для прохода хладагента изогнутой формы, отделителя 8 жидкости.

Установка работает следующим образом.

При стабильных тепловых нагрузках холодильная установка работает как обычно. При уменьшении тепловой нагрузки жидкая фаза, невыкипевшая в испарителе

5, вместе с паром поступает в регенера- тивный теплообменник 3 и затем в отделитель 8 жидкости, выполненный в виде капиллярно-пористого тела 6 с каналами 7 для прохода хладэгента, где за счет изменения направления при движении по каналам

7 и за счет капиллярных сил происходит отделение и поглощение жидкой фазы хладагента. Жидкая фаза хладагента удерживается отделителем 8 жидкости во время движения транспортного средства, испытывающего действия переменных по направлению и величине инерционных и гравитационных сил, защищая компрессор

5 от "влажного хода". Объем удерживаемой фазы может быть любой и зависит от размеров капиллярно-пористого тела, При увеличении тепловых нагрузок на установку из регенеративного теплообмен10 ника 3 в капиллярно-пористое тело 6 отделителя жидкости поступает перегретая паровая фаза хладагента и происходит испарение жидкой фазы хладагента в отделителе 8 жидкости и в компрессор 1 поступает

15 парообразный хладагент, что исключает

"влажный ход" компрессора.

Формула изобретения
