Реферат

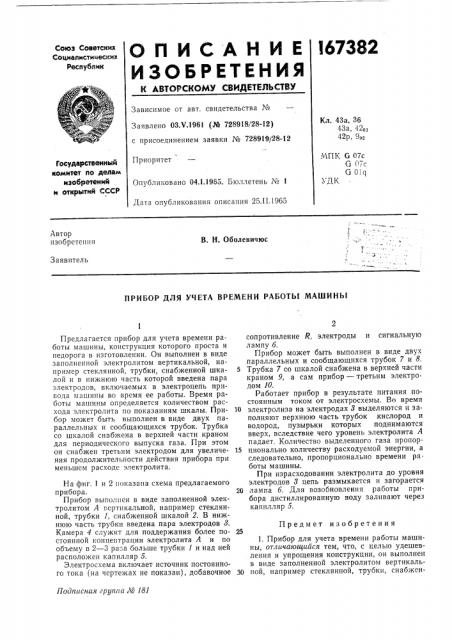

О П И С А Н И Е f67382

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено ОЗ.Ч.1961 (Xo 728918/28-12) с присоединением заявки № 728919/28-12

Приоритет

Кл. 43а, 36

43а, 4201

42р, 9о

МПК С 07с

G Г 7с

G 01<1

УДК

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 04,1.1965. Бюллетень № 1

Дата опубликования описания 25.II.! 965

Автор изобретения

В. Н. Оболевичюс

Заявитель

ПРИБОР ДЛЯ УЧЕТА ВРЕМЕНИ РАБОТЫ МАШИНЫ

17одписния группа № 181

Предлагается прибор для учета времени работы машины, конструкция которого проста и недорога в изготовлении. Он выполнен в виде заполненной электролитом вертикальной, например стеклянной, трубки, снабженной шкалой и в нижнюю часть которой введена пара электродов, включаемых в электроцепь npuv0ëà машины во время ее работы. Время работы машины определяется количеством расхода электролита по показаниям шкалы. Прибор может быть выполнен в виде двух параллельных и сообщающихся трубок. Трубка со шкалой снабжена в верхней части краном для периодического выпуска газа. При этом он снабжен третьим электродом для увеличения продолжительности действия прибора при меньшем расходе электролита.

На фиг. 1 и 2 показана схема предлагаемого прибора.

Прибор выполнен в виде заполненной электролитом А вертикальной, например стеклянной, трубки 1, снабженной шкалой 2. В нижнюю часть трубки введена пара электродов 8.

Камера 4 служит для поддержания более постоянной концентрации электролита А и по объему в 2 — 3 раза больше трубки 1 и над ней расположен капилляр б.

Электросхема включает источник постоянного тока (на чертежах не показан), добавочное сопротивление R, электроды и сигнальную лампу б.

Прибор может быть выполнен в виде двух параллельных и сообщающихся трубок 7 и 8, 5 Трубка 7 со шкалой снабжена в верхней части краном 9, а сам прибор — третьим электродом 10.

Работает прибор в результате питания постоянным током от электросхемы. Во время

10 электролиза на электродах 3 выделяются и заполняют верхнюю часть трубок кислород и водород, пузырьки которых поднимаются вверх, вследствие чего уровень электролита А падает. Количество выделенного газа пропор15 ционально количеству расходуемой энергии, а следовательно, пропорционально времени работы машины.

При израсходовании электролита до уровня электродов 8 цепь размыкается и загорается

20 лампа б. Для возобновления работы прибора дистиллированную воду заливают через капилляр 5.

Предмет изобретения

1. Прибор для учета времени работы машины, отличающийся тем, что, с целью удешевления и упрощения конструкции, он выполнен в виде заполненной электролитом вертикаль30 ной, например стеклянной, трубки, снабжсн167382

Фиг 2

Фиг 7

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред A. А. Кудрявицкая Корректор Л. В. Тюняева

3аказ 13/1! Тираж 1025 Формат бум. БОХ90 /8 Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ной шкалой, и в нижнюю часть которой введена пара электродов, включаемых в электроцепь привода машины на время ее работы, которое определяется количеством расхода электролита по показаниям шкалы, 2. Прибор по п. 1, отличающийся тем, что оН выполнен в виде двух параллельных и сообшаюгцихся между собой трубок, причем трубка со шкалой снабжена в верхней части краном для периодического выпуска газа.

3. Прибор по п. 2, отличающийся тем, что он снабжен третьим электродом для увеличения продолжительности действия прибора при меньшем расходе электролита.
