Реферат



Изобретение относится к вычислительной технике и может быть использовано в качестве универсального устройства программирования микросхем постоянной памяти. Цель изобретения - повышение достоверности функционирования. Программатор содержит формирователь 1 временных диаграмм, накопительные элементы 2, выполненные на конденсаторах, первую, вторую и третью группы 3 - 5 ключей, пороговый элемент 6. Ключи третьей группы обеспечивают разряд накопительных конденсаторов до некоторого значения в каждом цикле программирования, чем достигается высокое качество программирующих импульсов.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s G 11 С 7/00

ГОСУДАРСТВ Е ННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

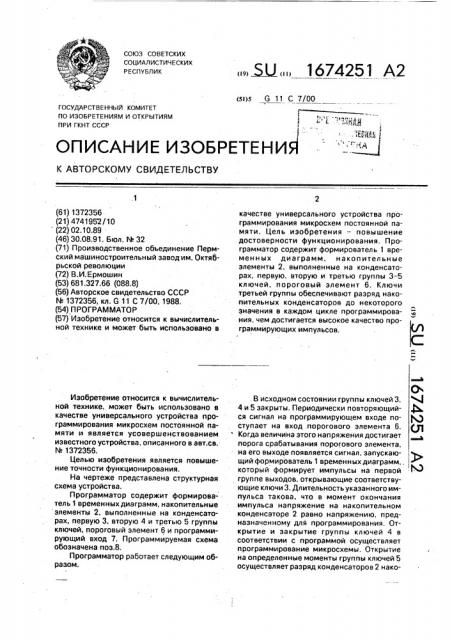

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1372356 (21) 4741952/10 (22) 02.10.89 (46) 30.08.91. Бюл. М 32 (71) Производственное объединение Пермский машиностроительный завод им. Октябрьской революции (72) В.И.Ермошин (53) 681.327,66 (088.8) (56) Авторское свидетельство СССР

М 1372356, кл. G 11 С 7/00, 1988. (54) ПРОГРАММАТОР (57) Изобретение относится к вычислительной технике и может быть использовано в

Изобретение относится к вычислительной технике, может быть использовано s качестве универсального устройства программирования микросхем постоянной памяти и является усовершенствованием известного устройства, описанного в авт.св.

М 1372356.

Целью изобретения является повышение точности функционирования.

На чертеже представлена структурная схема устройства.

Программатор содержит формирователь 1 временных диаграмм, накопительные элементы 2, выполненные на конденсаторах, первую 3, вторую 4 и третью 5 группы ключей, пороговый элемент 6 и программирующий вход 7. Программируемая схема обозначена поз.8.

Программатор работает следующим образом.

„„ Ы„„1674251 А2 качестве универсального устройства программирования микросхем постоянной памяти. Цель изобретения — повышение достоверности функционирования. Программатор содержит формирователь 1 вреM8MHbIx диаграмм, накопительные элементы 2, выполненные на конденсаторах, первую, вторую и третью группы 3 — 5 ключей, пороговый элемент 6. Ключи третьей группы обеспечивают разряд накопительных конденсаторов до некоторого значения в каждом цикле программирования, чем достигается высокое качество программирующих импульсов, . В исходном состоянии группы ключей 3, с

4 и 5 закрыты. Периодически повторяющийся сигнал на программирующем входе поступает на вход.порогового элемента 6. {Л

Когда величина этого напряжения достигает порога срабатывания порогового элемента, на его выходе появляется сигнал, запускающий формирователь 1 временных диаграмм, . который формирует импульсы на первой группе выходов, открывающие соответствующие ключи 3. Длительность указанного импульса такова. что в момент окончания импульса напряжение на накопительном конденсаторе 2 равно напряжению, предназначенному для программирования. Открытие и закрытие группы ключей 4 в соответствии с программой осуществляет программирование микросхемы. Открытие на определенные моменты группы ключей 5 осуществляет разряд конденсаторов 2 нако1674251

Составитель Н.Макаренко

Редактор А.MGK08cKàÿ Техред M.Ìîðãåíòàë Корректор В.Гирняк

Заказ 2929 Тираж 322 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 пительных элементов до некоторого фиксированного напряжения, например до нуля.

Формула изобретения

Программатор по авт, св. % 1372356, отличающийся тем, что, с целью повышения точности функционирования, в него введена третья группа ключей, управляющие входы которых подключены к третьей дополнительной группе выходов формирователя временных диаграмм, информационные входы соединены с первыми

5 выводами конденсаторов накопительных элементов, а выходы — с шиной нулевого потенциала.
