Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение качества обработки 23 П почвы и снижение тягового сопротивления и энергозатрат. Культиватор-плоскорез содержит последовательно и поярусно расположенные на раме 1 плоскорезные лапы 5 и 4 с эксцентриками 16 и 14, валы 12 и 10 которых связаны между собой клиноременной передачей 24. Передаточное отношение последней больше единицы и меньше или равно двум. Эксцентриситет эксцентриков 14 лап 4 в два раза меньше, чем эксцентриситет эксцентриков 16 лап 5. При работе культиватора-плоскореза лапы 5 и 4 совершают угловые колебания в горизонтальной плоскости, при этом задние лапы 4 совершают колебания с частотой в два раза большей и амплитудой в два раза меньшей, чем передние лапы 5. 4 ил. И ± в О 2 vj О 00 фиг.З

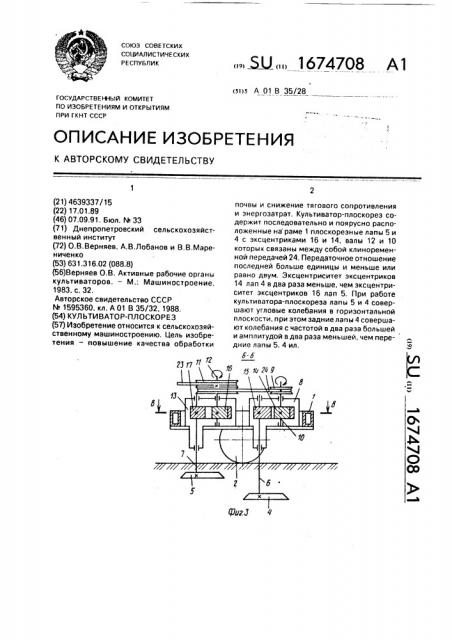

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю А 01 В 35/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4639337/15 (22) 17.01.89 (46) 07.09.91. Бюл. М 33 (71) Днепропетровский сельскохозяйственный институт (72) О.В.Верняев. А.В.Лобанов и В.В.Марениченко (53) 631.316.02 (088.8) (56)Верняев О.В. Активные рабочие органы культиваторов. — М,: Машиностроение, 1983, с. 32.

Авторское свидетельство СССР

N. 1595360, кл. А 01 В 35/32, 1988. (54) КУЛЬТИBATOP-ПЛОСКОРЕЗ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — повышение качества обработки, Я2„, 1674708 A l почвы и снижение тягового сопротивления и энергозатрат. Культиватор-плоскорез содержит последовательно и поярусно расположенные на раме 1 плоскорезные лапы 5 и

4 с эксцентриками 16 и 14, валы 12 и 10 которых связаны между собой клиноременной передачей 24. Передаточное отношение последней больше единицы и меньше или равно двум. Эксцентриситет эксцентриков

14 лап 4 в два раза меньше, чем эксцентриситет эксцентриков 16 лап 5, При работе культиватора-плоскореза лапы 5 и 4 совершают угловые колебания в горизонтальной плоскости, при этом задние лапы 4 совершают колебания с частотой в два раза большей и амплитудой в два раза меньшей, чем передние лапы 5. 4 ил.

E-Å

1674708

Изобретение относится сельскохозяйственному машиностроению, а именно к почвообрабатывающим орудиям для глубокой полосной беэотвальной обработки почвы.

Цель изобретения — повышение качества обработки почвы и снижение тягового сопротивления и энергозатрат.

На фиг. 1 изображен культиватор-плоскореэ, вид сверху; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сечение Б-Б на фиг. 1; на фиг. 4 — сечение В-В на фиг, 3, Культиватор-плоскорез содержит раму

1 с опорами колесами 2, имеющими механизмы 3 регулирования глубины обработки.

Задние плоскорезные лапы 4 расположены ниже, чем передние плоскорезные лапы 5 за счет того, что вал стоек 6 лап 4 длиннее, чем вал стоек 7 лап 5.

Для привода задних лап 4 с частотой в два раза большей и амплитудой в два раза меньшей, чем частота и амплитуда колебаний передних лап 5, к ним присоединены механизмы 8 привода. У последних диаметр приводных шкивов 9, жестко закрепленных на ведущих валах 10, меньше, чем диаметр приводных шкивов 11, жестко закрепленных на ведущих валах 12, механизма 13 привода передних лап 5 в два раза.

Эксцентриситет эксцентриков 14, расположенных внутри кулис 15 механизмов 8 привода задних лап 4, в два раза меньше, чем эксцентриситет эксцентриков 16, размещенных внутри кулис 17 механизмов 13 привода передних лап 5. На раме 1 установлена навеска 18 для агрегатирования с трактором (не показан). Для передачи крутящего момента от вала отбора мощности (ВОМ) трактора через телескопический вал 19 механизмом 8 и 13 привода на раме 1 установлен конический редуктор 20, у которого на выходном валу 21 смонтирован трехручьевой шкив 22, соединенный посредством клиновых ремней 23 со шкивами 11 механизмов 13 привода передних лап 5. IHKvlBbl

11 клиноременной передачей 24 связаны со шкивами 9 механизмов 8 привода задних лап 4. Передаточное отношение передачи

24 определяется по соотношению 1< 2, 5 где i — передаточное отношение передачи

24.

Культиватор-плоскорез работает следующим образом.

Крутящий момент от ВОМ трактора че10 рез вал 19, редуктор 20, трехручьевой шкив

22 передается на ведущие валы 10 и 12, соответственно, передних 5 и задних 4 лап.

Механизмы привода 8 и 13 преобразуют вращательное движение эксцентриков 14 и

15 16 в колебательное движение кулис 15 и 17, соединенных со стойками 6 и 7. При этом лапы 5 и 4 будут совершать угловые колебания в горизонтальной плоскости, причем задние лапы 4 совершают колебания с

20 частотой в два раза большей и амплитудой в два раза меньшей, чем передние лапы 5, что позволяет повысить качество обработки почвы и снизить энергозатраты на ее обработку.

Формула изобретения

Культиватор-плоскорез, содержащий последовательно и поярусно расположен30 ные на раме плоскорезные лапы с эксцентриками, валы которых кинематически связаны между собой передачей, о т л и ч аю шийся тем, что, с целью повышения качества обработки почвы и снижения тяго35 вого сопротивления и энергозатрат, величина эксцентриситета эксцентрика задней плоскорезной лапы в два раза меньше, чем величина эксцентриситета эксцентрика передней плоскорезной лапы, а передаточ40 ное отношение соединяющей валы эксцентриков передачи определяется по соотношению 1

1674708

1674708

Составитель Е .Юдин

Техред М.Моргентал

Редактор О.Хрипта

Корректор Т. Палый
