Изобретение относится к сельскохозяйственному машиностроению, в частности к приводам кормоуборочных комбайнов. Целью изобретения является повышение компактности и долговечности привода Предлагаемый привод рабочих органов прицепного кормоуборочного комбайна,содержащий вал отбора мощности, карданный вал, конический редуктор, раздаточный редуктор , коробку передач и привод адаптеров , снабжен угловым редуктором, выходной вал которого соединен через карданный вал с раздаточным редуктором коробки передач и адаптеров, а входной вал - с коническим редуктором, при этом коробка передач и привод адаптеров расположены на противоположной стороне комбайна по отношению к угловому редуктору 2 ил

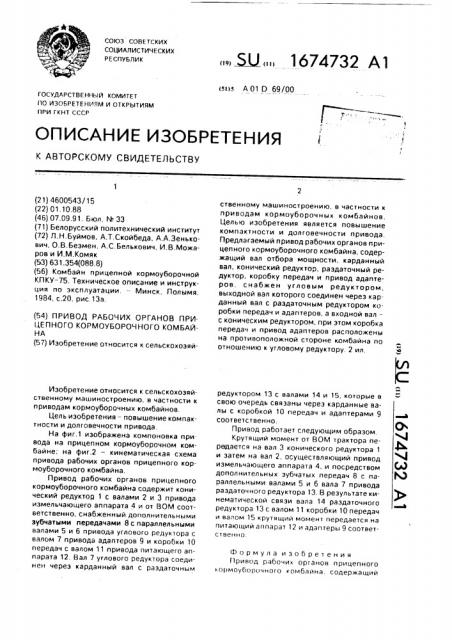

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s А 01 0 69/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Г °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 4

Од

hD (21) 4600543/15 (22) 01.10.88 (46) 07.09.91. Бюл. М 33 (71) Белорусский политехнический институт (72) Л.Н.Буймов, А.Т,Скойбеда, А.А.Зенькович, О.В.Безмен, А.С.Белькович, И.В.Можаров и И.М.Комяк (53) 631.354(088.8) (56) Комбайн прицепной кормоуборочной

КПКУ-75, Техническое описание и инструкция по эксплуатации. — Минск, Полымя, 1984, с.20, рис.13а. (54) ПРИВОД РАБОЧИХ ОРГАНОВ ПРИЦЕПНОГО КОРМОУБОРОЧНОГО КОМБАЙНА (57) Изобретение относится к сельскохозяйИзобретение относится к сельскохозяйственному машиностроению, в частности к приводам кормоуборочных комбайнов.

Цель изобретения — повышение компактности и долговечности привода.

На фиг,1 изображена компоновка привода на прицепном кормоуборочном комбайне; на фиг.2 — кинематическая схема привода рабочих органов прицепного кормоуборочного комбайна.

Привод рабочих органов прицепного кормоуборочного комбайна содержит конический редуктор 1 с валами 2 и 3 привода измельчающего аппарата 4 и от ВОМ соответственно, снабженный дополнительными зубчатыми передачами 8 с параллельными валами 5 и 6 привода углового редуктора с валом 7 привода адаптеров 9 и коробки 10 передач с валом 11 привода питающего аппарата 12. Вап 7 углового редуктора соединен через карданный вал с раздаточным .Ж 1674732 А1 ственному машиностроению, в частности к приводам кормоуборочных комбайнов.

Целью изобретения является повышение компактности и долговечности привода.

Предлагаемый и ривод рабочих органов и рицепного кормоуборочного комбайна, содержащий вал отбора мощности. карданный вал, конический редуктор, раздаточный редуктор, коробку передач и привод адаптеров, снабжен угловым редуктором, выходной вал которого соединен через карданный вал с раздаточным редуктором коробки передач и адаптеров, а входной вал— с коническим редуктором, при этом коробка передач и привод адаптеров расположены на противоположной стороне комбайна по отношению к угловому редуктору. 2 ил. редуктором 13 с валами 14 и 15, которые в свою очередь связаны через карданные валы с коробкой 10 передач и адаптерами 9 соответственно.

Привод работает следующим образом.

Крутящий момент от BOM трактора пере)дается на вал 3 конического редуктора 1 и затем на вал 2, осуществляющий привод измельчающего аппарата 4. и посредством дополнительных зубчатых передач 8 с параллельными валами 5 и 6 вала 7 привода раздаточного редуктора 13. В результате кинематической связи вала 14 раздаточного редуктора 13 с валом 11 коробки 10 передач и валом 15 крутящий момент передается на питающий аппарат 12 и адаптеры 9 соответственно.

Формула изобретения

Привод рабочих органов прицепного кпрмоубогш IHofо комбайна, содержащий

1 /

1674732 вал отбора мощности, карданный вал, коленчатый редуктор, раздаточный редуктор. коробку передач и привод адаптеров, о тл и ч а ю шийся тем, что, с целью повышения компактности и долговечности привода, последний снабжен угловым редуктором, выходной вал которого соединен через карданный вал с раздаточным редуктором коробки передач и адаптеров, а входной вал — с коническим редуктором, при этом коробка передач и привод адаптеров

5 расположены на противоположной стороне комбайна по отношению к угловому редукторч.
