Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - повышение качества освещения растений за счет сохранения спектрального состава естественного света путем образования кровли у хое касчет тестовли плоской струей воздуха. Теплица содержит ограждение 1. теплогенератор 2, соединенный с входным 3 и выходным 4 трубопроводами . Теплогенератор 2 через вход всасывает воздух из внутреннего объема теплицы и в подогретом виде через выход по трубопроводу 4 и соплу 6 нагнетает его в направлении выступа 5. Сопло 6 снабжено горизонтальной щелью, благодаря которой формируется сплошная воздушная завеса. Кровля в виде завесы обеспечивает сохранение температурного режима воздуха в теплице и идеальный режим естественного освещения. 1 э.п. ф-лы, 1 ил. ,5 СЛ С

СОЮЗ СОВЕТСКИХ

СОЦИЛЛИСТИЧЕСКИХ

РЕСПУБЛИК

lsl)1 А 01 G 9/!4

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ о 4

Oi 4

Ф.

IE) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4616222/15 (22) 06.12.88 (46) 07.09.91. Бюл. ¹ ЗЗ (75) П.Д,Татарец (53) 631. 344.4 (088.8) (56) Авторское свидетельство СССР

¹ 1071270, кл, А О1 G 9/14, 1976. (54) ТЕПЛИЦА (57) Изобретение относится к сельскому хозяйству. Цель изобретения — повышение качества освещения растений эа счет сохранения спектрального состава естественного света путем образования кровли

„„SU ÄÄ 1674742 А1 плоской струей воздуха. Теплица содержит ограждение 1, теплогенератор 2, соединенный с входным 3 и выходным 4 трубопроводами. Теплогенератор 2 через вход всасывает воздух из внутреннего объема теплицы и в подогретом виде через выход по трубопроводу 4 и соплу 6 нагнетает его в направлении выступа 5, Сопло 6 снабжено горизонтальной щелью, благодаря которой формируется сплошная воздушная завеса.

Кровля в виде завесы обеспечивает сохранение температурного режима воздуха в теплице и идеальный режим естественного освещения. 1 э.п. ф-лы, 1 ил.

1674742 формируется сплошная воздушная завеса, которая по достижении выступа 5 гасится ео внутреннем объеме теплицы, ограниченном ограждением 1.

Кровля в виде сплошной воздушной завесы обеспечивает сохранение температурного режима воздуха в теплице и идеальный режим естественного освещения.

Составитель С.Штельмаченко

Техред М.Моргентал Корректор М.Шароши

Редактор И. Горная

Заказ 2947 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, yn,Гагарина, 101

Изобретение относится к сельскому хозяйству.

Цель изобретения — улучшение качества освещения растений за счет сохранения спектрального состава естественного света 5 путем образования кровли плоской струей воздуха.

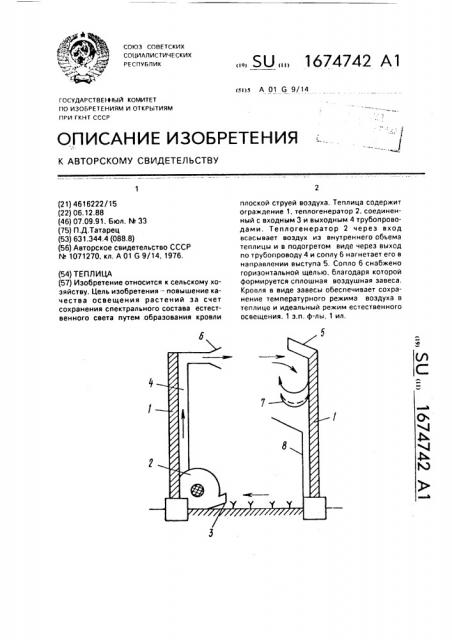

На чертеже изображена предлагаемая теплица, поперечный разрез.

Теплица содержит расположенное по 10 периметру теплозащитное ограждение 1, теплогенератор 2, который соединен с входным 3 и выходным 4 трубопроводами, В верхней части ограждения 1 один напротив другого и в одной плоскости установлены 15 отсекатель в виде выступа 5 и щелевое сопло 6. Сопло 6 соединено с выходным трубопроводом 4. Выступ 5 обращен кверху и расположен подострым углом к продольной оси сопла 6,Под отсекателем размещена сет- 20 чатая и открытая сверху емкость 7 для защиты растений от града и снега. Под емкостью 7 расположен водосборник 8, через который талая вода попадает в культурный слой грунта. Ячейки сетки емкости 7 25 имеют размеры 1 — 5 мм.

Теплица работает следующим образом, Теплогенератор 2 через вход всасывает воздух иэ внутреннего обьема теплицы и в подогретом виде через выход по трубопро- 30 воду 4 и соплу 6 нагнетает его в направлении выступа 5. Сопла 6 снабжено горизонтальной щелью, благодаря которой

Формула изобретения

1. Теплица, содержащая расположенное по периметру теплоэащитное ограждение, источник подачи рабочей среды, соединенный с входным и выходным трубопроводами, установленные в верхней части ограждения один напротив другого и в одной плоскости отсекатель и щелевое сопло, соединенное с выходным трубопроводом, размещенную отсекателем емкость и расположенный под ней водосборник, о тл и ч а ю щ а я с я тем, что, с целью улучшения качества освещения растений эа счет сохранения спектрального состава естественного света путем образования кровли плоской струей воздуха, источник подачи рабочей среды выполнен в виде теплогенератора, а отсекатель — в виде выступа, который обращен кверху и расположен под острым, углом к продольной оси щелевого сопла.

2, Теплица по п.1, отличающаяся тем, что емкость выполнена сетчатой и открытой сверху,
