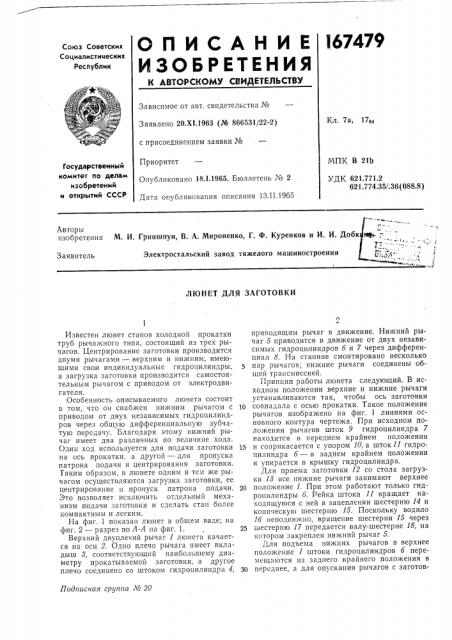

О П И С А Н И Е 167479

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 17()4

Заявлено 20.Х1.1963 (№ 866531/22-2) с присоединением заявки №

Приоритет

Опубликовано 181.1965. Бюллетень № 2

Дата опубликовапия описания 13.II.1965

МПК В 21b

УДК 621.771.2

621.774,35/.36 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения M. И. Гриншпуи, В. А. Мироненко, Г. Ф. Куренков и И. И. Доб

Заявитель

Электростальский завод тяжелого машиностроения

Л 1О Н ЕТ ДЛЯ ЗАГОТОВКИ

Подггисная гругггга Л0 20

Известен люнет станов холодной прокатки труб рычажного типа, состоящий из трех рычагов. Центрирование заготовки производится двумя рычагами — верхним и нижним, имеющими свои индивидуальные гидроцилиндры, а загрузка заготовки производится самостоятельным рычагом с приводом от электродвигателя.

Особенность описываемого люнета состоит в том, что он снабжен нижним рычагом с приводом от двух независимых гидроцилиндров через общую дифференциальную зубчатую передачу. Благодаря этому нижний рычаг имеет два различных по величине хода, Один ход используется для подачи заготовки на ось прокатки, а другой — для пропуска патрона подачи и центрирования заготовки.

Таким образом, в люнете одним и тем же рычагом осуществляются загрузка заготовки, ее центрирование и пропуск патрона подачи.

Это позволяет исключить отдельный механизм подачи заготовки и сделать стан более компактным и легким.

На фиг, 1 показан люнет в общем виде; на фиг. 2 — разрез по А-А на фиг. 1.

Верхний двуплечий рычаг 1 люнета качается на оси 2. Одно плечо рычага имеет вкладыш 8, соответствующий наибольшему диаметру прокатываемой заготовки, а другое плечо соединено со штоком гидроцилиндра 4, пригодящим рычаг в движение. Нижний рычаг 5 приводится в движение от двух независимых гидроцилиндров 6 и 7 через дифференциал 8. На станине смонтировано несколько пар рычагов; нижние рычаги соединены общей трансмиссией.

Принцип работы люнета следующий. В исходном положении верхние и нижние рычаги устанавливаются так, чтобы ось заготовки

10 совпадала с осью прокатки, Такое положение рычагов изображено на фиг. 1 линиями основного контура чертежа. При исходном положении рычагов шток 9 гидроцилиндра 7 находится в переднем крайнем положении

15 и соприкасается с упором 10, а шток ll гидроцилиндра 6 — в заднем крайнем положении и упирается в крышку гидроцилиндра.

Для приема заготовки 12 со стола загрузки И все нижние рычаги занимают верхнее

20 поло>кение 1. Прн этом работают только гидроцилиндры 6. Рейка штока 11 вращает находящуюся с ней в зацеплении шестерню 14 и коническую шестерню 15. Поскольку водило

16 неподвижно, вращение шестерни 15 через

25 шестерню 17 передается валу-шестерне 18, на кс тором закреплен нижний рычаг 5.

Для подъема нижних рычагов в верхнее положение 1 штоки гидроцилиндров 6 перемещаются из заднего крайнего положения в

ЗО переднее, а для опускания рычагов с заготов167479 кой 12 на ось прокатки — штоки перемещаются в обратном направлении. При работе гидроцилиндров б все нижние рычаги 5, соединенные общей трансмиссией, поднимаются или опускаются синхронно, сохраняя параллельное положение оси заготовки 12 относительно оси прокатки.

В процессе прокатки патрон гильзы 19 производит подачу заготовки в зону деформации; при этом GH перемещается l10 раме 20 и поочередно подходит к каждой паре рычагов.

Для пропуска патрона гильзы нижние и верхние рычаги должны занять положение О, обеспечивающее беспрепятственное его перемещение. Это достигается перемещением верхнего рычага в крайнее верхнее положение при помощи гидроцилиндра 4, и нижнего рычага в крайнее заднее положение с помощью гидроцилиндра 7.

Настройка нижних рычагов на различные диаметры заготовок осуществляется с помощью упорных винтов 10.

Предмет изобретения

Люнет для заготовки к станам холодной прокатки труб, включающий устройство для центрирования заготовки с гидроприводом, 1р стличающийся тем, что, с целью исключения отдельного механизма загрузки, люнет снабжен нижним рычагом с приводом от двух независимых гидроцилиндров через общую дифференциальную зубчатую передачу, позволя1S ющим рычагу иметь два различных по величине хода, используемых один для подачи заготовки на ось прокатки, а другой — для пропуска патрона подачи заготовки и центрирования заготовки.

167479 иг.
