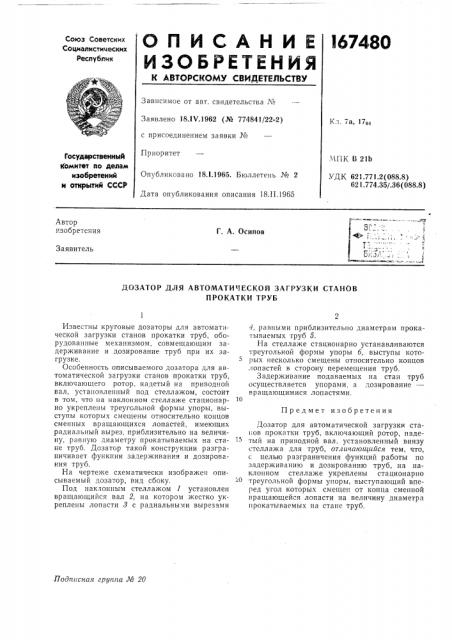

I6 7480

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18.IV.1962 (№ 774841/22-2) с присоединением заявки №

Приоритет

К.т. 7а, 17о4

Государственный

Комитет по делам изобретений и открытий СССР.ЧПК В 21b

УДК 621.771.2(088.8)

62 1.774.35/.36 (088.8) Опубликовано 18.I.1965. Бюллетень № 2

Дата опубликования описания 18.11.1965

Автор изобретения

Г. А. Осипов

Ъ

Заявитель

ДОЗАТОР ДЛЯ АВТОМАТИч1ЕСКОЙ ЗАГРУЗКИ СТАНОВ

ПРОКАТКИ ТРУБ

Предмет изобретения

Подписная группа № 20

Известны круговые дозаторы для автоматической загрузки станов прокатки труб, оборудованные механизмом, совмещающим задерживание и дозирование труб при их загрузке.

Особенность описываемого дозатора для автоматической загрузки станов прокатки труб, включающего ротор, надетый на приводной вал, установленный под стеллажом, состоит в том, что па наклонном стеллаже стационарно укреплены треугольной формы упоры, выступы которь|х смещены относительно концов сменных вращающихся лопастей, имеющих радиальный вырез, приблизительно на величину, равную диаметру прокатываемых на стане труб. Дозатор такой конструкции разграничивает функции задерживания и дозирования тр б.

На чертеже схематически изображен описываемый дозатор, вид сбоку.

Под наклонным стеллажом 1 установлен вращающийся вал 2, на котором жестко укреплены лопасти 3 с радиальными вырезчми

1, равными приблизительно диаметрам прокатываемых труб 5.

На стеллаже стационарно устанавливаются треугольной формы упоры б, выступы которых несколько смещены относительно концов лопастей в сторону перемещения труб.

3 адерживание подаваемых на стан труб осуществляется упорами, а дозирование— вращающимися лопастями.

1О

Дозатор для автоматической загрузки станов прокатки труб, включающий ротор, надетый на приводной вал, установленный внизу стеллажа для труб, от гичаюгдийся тем, что, с целью разграничения функций работы по задерживанию и дозированию труб, на наклонном стеллаже укреплены стационарно треугольной формы упоры, выступающий вперед угол которых смещен от конца сменной вращающейся лопасти на величину диаметра прокатываемых на стане труб.

167480

Составитель М. А, Хесин

Редактор Л. М. Струве Техред А. А. Камышникова Корректор T. В. Муллина
