Пара лыж

Иллюстрации

Показать все

Реферат



Изобретение относится к спортивному инвентарю, а именно к конструкции пары лыж, и позволяет повысить удобство в пользовании при передвижении, например, коньковым ходом за счет того, что скос 2 направлен от внутренней боковой поверхности лыжи 1 к внешней, при этом угол между скошенной 2 и внешней боковой поверхностями составляет 25-55°. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 63 С 5/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ” .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4696140/12; 4681125/12 (22) 20.01.89 (46) 07.09.91, Бюл, № 33 (75) А.П,Трифонов (53) 681.683 (088.8) (56) Авторское свидетельство СССР

¹ 1378876, кл, А 63 С 5/04, 1986. (54) ПАРА ЛЫЖ

„„Я) „„1674887 А1 (57) Изобретение относится к спортивному инвентарю. а именно к конструкции пары лыж, и позволяет повысить удобство в пользовании при передвижении, например, коньковым ходом эа счет того, что скос 2 направлен от внутренней боковой поверхности лыжи 1 к внешней, при этом угол между скошенной 2 и внешней боковой поверхностями составляет 25-55 . 4 ил.

1674887

Изобретение относится к спортивному инвентарю, а именно к лыжам, Целью изобретения является повышение удобства в пользовании при передвижении, например, коньковым ходом.

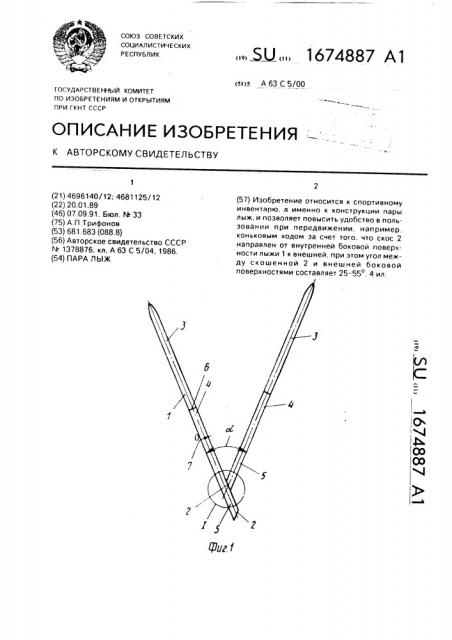

На фиг.1 показаны лыжи в момент завершения переноса правой лыжи над левой при движении коньковым ходом или елочкой (угол между лыжами а ); на фиг.2 — задний конец спортивно-беговых лыж; на фиг,3 — узел I на фиг.1; на фиг.4 — задний конец туристических, прогулочных и охотничьих лыж.

На задних концах каждой из лыж 1 пары лыж выполнен скос 2, направленный от внутренней боковой поверхности лыжи 1 к внешней, при этом угол /Змежду скошенной

2 и внешней боковой поверхностями составляет 25 — 55 i (точка Π— место положения пятки лыжника на лыже 1, угол а — угол между продольными осями лыж 1), Лыжи 1 имеют переднюю 3, грузовую 4 и заднюю 5 части, границы между которыми обозначены линиями б и 7, На линии 7 находится центр пятки лыжника.

Отрезок 8, соединяющий центр пятки на правой лыже 1 с продольной осью левой лыжи 1 и перпендикулярный к этой оси, равен величине расстановки ног лыжника в стороны, а длина задней части 5 правой лыжи 1 равна величине выноса этой лыжи перед левой.

Угол между следами спортивно-беговых

5 лыж на трассе бега коньковым ходом находится в пределах 20 — 40, а между следами остальных лыж при подъеме в гору елочкой — в пределах 35-55 .

У всех лыж углы у торцевых кромок

10 скруглены. Радиус скругления острого угла

r равен 3-4 мм, а тупого R равен 12-15 мм, Пара лыж функционирует следующим образом.

При движении коньковым ходом или

15 елочкой (полуелочкой) лыжи с укороченной задней частью, скошенной под углом находятся под острым углом одна к другой, что позволяет перенести одну лыжу над другой беэ их задевания.

20 Формула изобретения

Пара лыж, на задних концах каждой из лыж которой выполнен скос. о т л и ч а ющ а я с я тем, что, с целью повышения удобства в пользовании при передвижении, 25 например, коньковым ходом, скос направлен от внутренней боковой поверхности лыжи к внешней, при этом угол между скошенной и внешней боковой поверхностями составляет 25 — 55 .

1674887
