Реферат



Изобретение относится к очистке труб изнутри, может быть использовано в водном хозяйстве и мелиорации и направлено на повышение качества очистки. Устройство включает струеформирующую манжету 3, концы пружинных лепестков 6 и 7 которой загнуты чаружу. Центр массы устройства смещен относительно оси устройства, а устройство имеет плоскость симметрии, проходящую через центр массы. Загнутые участки каждой пары лепестков развернуты относительно оси устройства так, что поток рабочего агента, которым устройство перемещается вдоль трубопровода, закручивается в обе стороны, расходясь сверху и сходясь в нижней , наиболее засоренной части трубопровода . Это позволяет усилить воздействие потока на отложения. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 08 В 9/04

ГОСУцАРСТВЕН1!Ь1Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ ССС"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4733523/12 (22) 01.09.89 (46) 07.09.91, Бюл. М 33 (71) Инженерный центр "Кавитрон" по сельскохозяйственному водоснабжению и трубопроводам (72) М.В. Михаиленко, Н.Ф, Кряжевских, Ю.П, Шаповалов и Ю.Г. Неверов (53) 621.646.978(088.8) (56) Авторское свидетельство СССР

М 1586801, кл, В 08 В 9/04, 22.12,88, (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА (57) Изобретение относится к очистке труб изнутри, может быть использовано в вод„„SU „„1674992 А1 ном хозяйстве и мелиорации и направлено на повышение качества очистки, Устройство включает струеформирующую манжету 3, концы пружинных лепестков 6 и 7 которой загнуты аружу. Центр массы устройства смещен относительно оси устройства, а устройство имеет плоскость симметрии, проходящую через центр массы. Загнутые участки каждой пары лепестков развернуты относительно оси устройства так, что поток рабочего агента, которым устройство перемещается вдоль трубопровода, закручивается в обе стороны, расходясь сверху и сходясь в нижней, наиболее засоренной части трубопровода. Это позволяет усилить воздействие потока на отложения. 3 ил, 1674992

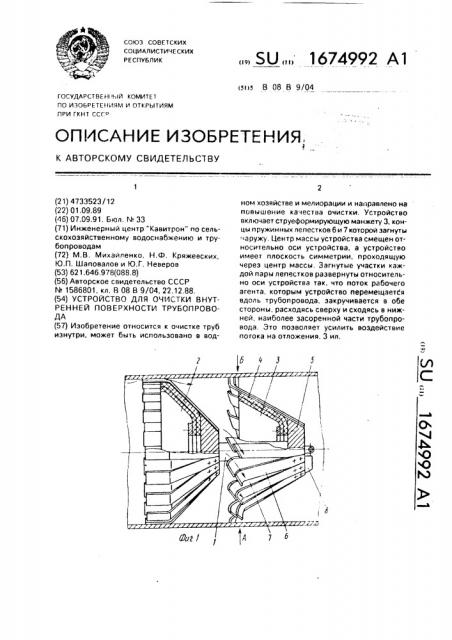

Изобретение относится к области очистки труб устройствами, перемещающимися вдоль них изнутри, и может быть использовано в водном хозяйстве и мелиорации, Цель изобретения — повышение качества очистки путем усиления воздействия потока на донные отложения, На фиг. 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3вид Б на фиг. 1.

Устройство для очистки внутренней поверхности трубопровода имеет корпус 1, на котором установлен опорный элемент 2 и струеформирующая манжета 3, состоящая из эластичных уплотнительных элементов 4 и наклонно расположенных на ступице 5 в два ряда в шахматном порядке по окружности лепестков 6 и 7 из пружинного материала.

Свободные концы лепестков 6 v. 7 загнуты наружу от оси устройства, Ог:орный элемент 2 может быть выполнен в иде второй струеформирующей манжеты, как показано на фиг. 1, или, наоборот, в виде тормозного узла.

Центр массы устройства смещен относительно оси устройства, например, путем установки груза 8, при этом устройство симметрично относительно плоскости, проходящей через центр массы.

Загнутые участки каждой пары лепестков, включающей по одному лепестку наружного 6 и внутреннего 7 рядов одинаково развернуты относительно оси устройства так, что кромки 9 и 10 двух соседних симметричных пар лепестков со стороны центра массы образуют угол с вершиной, направленной в сторону перемещения устройства.

Это приводит к тому. что при работе устройства поток рабочего агента, проходя между щелями загнутых участков лепестков, закручивается в обе стороны, расходясь в верхней части и сходясь в нижней, наиболее засоренной части трубопровода. Смещение центра массы позволяет предотвратить возможность проворачивания устройства в трубопроводе вокруг оси, Устройство работает следующим образом.

Устройство устанавливают в трубопровод и подают рабочий агент, под действием давления которого оно перемещается и на манжетах 2 и 3 в пристеннной зоне формируются струи. При этом на манжете 2 формируются струи, параллельные оси трубопровода, а на манжете 4 — направленные по винтовой траектории. Струи размывают отложения, непрерывно

35 перемешивают продукты размыва и поддерживают их во взвешенном состоянии, что способствует полному удалению шлама из трубопровода через шламовыпуски. Кроме того, схождение струй в нижней части трубопровода позволяет увеличить скорость движения отложений и его транспортирующую способность, т,е. происходит перераспределение энергии потока по поперечному сечению трубопровода, что позволяет при одинаковых затратах энергии (по сравнению с известным устройством) более качественно удалять отложения иэ трубопровода.

Угол разворота свободных концов упругих лепестков 6 относительно продольной оси корпуса устройства зависит от прочности отложений, причем при увеличении их прочности угол разворота уменьшают, при этом увеличивается гидродинамическое дейс, вие струй на отложения. При формировании струй на группах лепестков образуются зоны кавитации, при помощи которых происходит доочистка внутренней поверхности трубопровода, Величина загиба лепестков зависит также и от степени зарастания трубопровода.

Таким образом конструктивные особенности предлагаемого устройство по сравнению с предлагаемым позволяют улучшить качество очистки при одинаковых энергозатратах и улучшают и роходимость местных сужений устройством, поскольку загнутые под углом концы упругих элементов манжеты легко проходят языки задвижек, выступы заглушек и т.д.

Формула изобретения

Устройство для очистки внутренней поверхности трубопровода, содержащее установленные на корпусе опорный элемент и по меньшей мере одну струеформирующую манжету иэ эластичных уплотняющих элементов и наклонно расположенных на ступице в два ряда з шахматном порядке по окружности лепестков из пружинного материала, свободные концы которых загнуты наружу, о т л и ч а ю щ е е с я тем, что, с целью повышения качества очистки, центр массы устройства смещен относительно его оси, а манжета симметрична относительно плоскости, проходящей через центр массы, при этом загнутые участки каждой пары лепестков, включающеЧг по одному лепестку наружного и внутреннего ряда, одинаково развернуты относительно оси устройства так, что кромки двух соседних симметричных пар лепестков со стороны центра массы образуют угол с вершиной, направленной з сторону перемещения устройства, 1674992

8ид5
