Способ очистки стального длинномерного изделия

Способ очистки стального длинномерного изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке стальных изделий от грязи и ржавчины и обеспечивает упрощение процесса очистки. Протаскивают изделие через емкость, заполненную ферромагнитными очистными элементами. Затем вращают последние вокруг изделия внешним вращающимся магнитным полем и периодически прижимают к изделию перпендикулярной к оси изделия силой, которую обеспечивают путем периодического намагничивания изделия во время наматывания его на барабан, выполненный в виде электромагнита. Ферромагнитные очистные элементы расположены в один слой. 2 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э В 08 В 11/00

ГОСУДАР СТ В Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

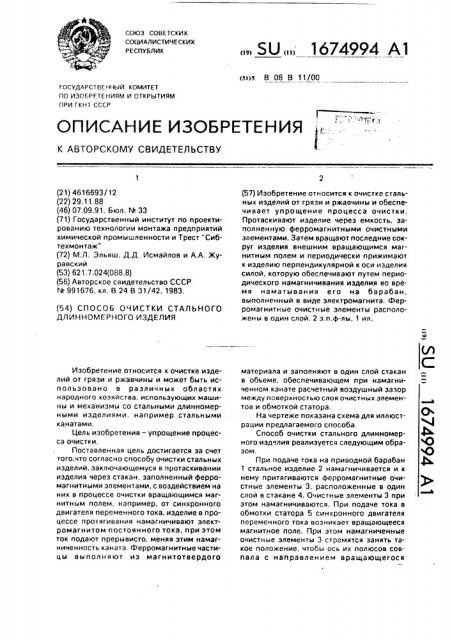

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4616693/12 (22) 29,11.88 (46) 07,09.91. Бюл. М 33 (71) Государственный институт по проектированию технологии монтажа предприятий химической промышленности и Трест "Сибтех монтаж" (72) М.Л. Эльяш, Д.Д. Исмдйлов и А.А, Хуравский (53) 621.7,024(088,8) (56) Авторское свидетельство СССР

М 991676, кл. В 24 В 31/42, 1983. (54) СПОСОБ ОЧИСТКИ СТАЛЬНОГО

ДЛИННОМЕРНОГО ИЗДЕЛИЯ

Изобретение относится к очистке изделий от грязи и ржавчины и может быть использовано в различных областях народного хозяйства, использующих машины и механизмы со стальными длинномерными изделиями, например стальными канатами.

Цель изобретения — упрощение процесса очистки.

Поставленная цель достигается за счет того,что согласно способу очистки стальных изделий, заключающемуся в протаскивании изделия через стакан, заполненный ферромагнитными элементами, с воздействием на них в процессе очистки вращающимся магнитным полем, например, от синхронного двигателя переменного тока, иэделие в процессе протягивания намагничивают электромагнитом постоянного тока, при этом ток подают прерывисто, меняя этим намагниченность каната. Ферромагнитные частицы выполняют иэ магнитотвердого,, SU,; 1674994 А1 (57) Изобретение относится к очистке стальных изделий от грязи и ржавчины и обеспечивает упрощение процесса очистки, Протаскивают изделие через емкость. эапол нен ную ферромагнитными очистными элементами. Затем вращают последние вокруг иэделия внешним вращающимся магнитным полем и периодически прижимают к изделию перпендикулярной к оси изделия силой, которую обеспечивают путем периодического намагничивания иэделия во время наматывания его на барабан, выполненный в виде электромагнита, Ферромагнитные очистные элементы расположены в один слой. 2 з.п,ф-лы, 1 ил. материала и заполняют в один слой стакан в объеме, обеспечивающем при намагниченном канате расчетный воздушный зазор между поверхностью слоя очистных элементов и обмоткой статора.

На чертеже показана схема для иллюстра ци и и редла гаем ого способа.

Способ очистки стального длинномерного иэделия реализуется следующим образом.

При подаче тока на приводной барабан

1 стальное иэделие 2 намагничивается и к нему притягиваются ферромагнитные очистные элементы 3, расположенные в один слой в стакане 4. Очистные элементы 3 при этом намагничиваются. При подаче тока в обмотки статора 5 синхронного двигателя переменного тока возникает вращающееся магнитное поле. При этом намагниченные очистные элементы 3 стремятся занять такое положение, чтобы ось их полюсов совпала с направлением вращающегося

1674994

Составитель А,Журавлев

Редактор А.Козориз Техред М.Моргентал Корректор Q,Êóíäðèê

Заказ 2959 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 магнитного поля. Вращающееся поле увлекает очистные элементы, которые начинают вращаться вокруг изделия 2, контактируя с ним в ту же сторону, что и поле статора 5. В результате происходит очистка иэделия. 5

При отключении тока на приводном барабане изделие размагничивается, контакт очистных элементов с ним нарушается и очистные элементы начинают вращаться вслед за полем статора у стенок стакана. 10

При повторении цикла очистные элементы фиксируются в пространстве по-новому, чем достигается уменьшение износа очистных элементов.

Формула изобретения

1. Способ очистки стального длинномерного изделия, заключающийся в протаскивании его через емкость, заполненную ферромагнитными очистными элементами, 20 и механическом воздействии на него последними, на которые в процессе очистки накладывают вращающееся электромагнитное поле и периодически воздействуют силой, направленной к обрабатываемой поверхности,отличающийся тем,что, с целью упрощения процесса очистки, периодическое действие силой, направленной к обрабатываемой поверхности, осуществляют посредством периодического намагничивания иэделия.

2. Способпоп,1,отличающийся тем, что намагничивание изделия обеспечивают путем его наматывания на барабан, выполненный в виде электромагнита постоянного тока.

3. Способ по и. 1, отличающийся тем, что ферромагнитные очистные элементы располагают вокруг очищаемого иэделия в один ряд.
