Изобретение относится к машиностроению , в частности к устройствам для зажима деталей при их обработке и сборке. Цель изобретения - упрощение конструкции. В 12 /3 корпусе 1 установлена стойка 2 Двуплечий прихват 3 выполнен с продольным внутренним пазом 4. сопряженным со стойкой. Силовой цилиндр 6 взаимодействует с прихватом череч установленный на штоке 7 ползун 8, имеющий возможность перемещаться в пазу 4( и взаимодействовать со стойкой 2 и роликом 12, установленным с возможностью вращения на оси 13 Последняя размещена на нерабочем плече прихвата 3 В процессе работы при включении силового цилиндра 6 его шток 7 перемещает ползун 8 по стойке 2. Ролик 12, вращаясь на оси 13, поворачивает прихват 3 с растяжением пружины 15. При взаимодействии рабочего скоса 9 ползуна с роликом 12 происходит зажим детали 16 рабочим плечом 17 прихвата 3. 3 ил. 5 f Ј О сл о о оо

COK)3 СОВЕ 1СКИХ

СОЦИАЛИСТИ 1Е СКИХ

РЕСПУБЛИК (51)5 В 23 0 3/06

1ОсудАРстВенныЙ к(. митет

ПО ИЗОБРЕТЕНИЯМ И О1КРЫТИЯМ

ПРИ ГКНТ СССР

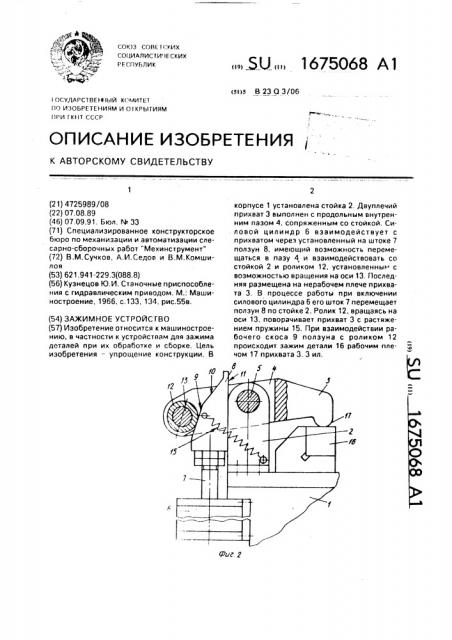

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю

Р г 2 (21) 4725989/08 (22) 07,08.89 (46) 07.09.91. Бюл. N- 33 (71) Специализированное конструкторское бюро по механизации и автоматизации слесарно-сборочных работ "Мехинструмент" (72) В.М.Сучков, А.И.Седов и В,М.Камшилов (53) 621.941-229.3(088.8) (56) Кузнецов Ю.И. Станочные приспособления с гидравлическим приводом, М,: Машиностроение, 1966, с.133, 134, рис.55в. (54) ЗАЖИМ НОЕ УСТРОЙС ГВО (57) Изобретение относится к машиностроению, в частности к устройствам для зажима деталей при их обработке и сборке, Цель изобретения — упрощение конструкции. В

Ы3 1675068 А1 корпусе 1 установлена стойка 2. Двуплечий прихват 3 выполнен с продольным внутренним пазом 4, сопряженным со стойкой. Силовой цилиндр 6 взаимодействует с прихватом через установленный на штоке 7 полэун 8, имеющий воэможность перемещаться в пазу 4, и взаимодействовать со стойкой 2 и роликом 12, установленны с возможностью вращения на оси 13. Последняя размещена на нерабочем плече прихвата 3. В процессе работы при включении силового цилиндра 6 его шток 7 перемещает полэун 8 по стойке 2. Ролик 12, вращаясь на оси 13, поворачивает прихват 3 с растяжением пружины 15. При взаимодействии рабочего скоса 9 полэуна с роликом 12 происходит зажим детали 16 рабочим плечом 17 прихвата 3, 3 ил, в

1675068

Изобретение относится к машиностроению, а каменно к устройствам для зажима деталей при их обработке и сборке.

Цель изобретения — упрощение конструкции.

На фиг.1 изображено зажимное устройство в исходном положении; на фиг.2 — устройство в положении "Зажим"; нэ фиг.3 — то же, вид сверху, Зажимное устройство содержит корпус

1 с установленной на нем стойкой 2, двуплечий прихват 3 с продольным внутренним пазом 4, сопряженным со стойкой и установленным на ее оси 5, силовой цилиндр 6, связанный с корпусом 1 и взаимодействующий с прихватом через установленный на его штоке 7 ползун 8 с рабочим 9 и вспомогательным 10 скосами. Ползун имеет возможность перемещения в продольном внутреннем пазу 4 прихвата 3 и взаимодействия с плоскостью 11 со стойкой 2, а рабочим и вспомогательным скосами — с роликом 12, установленным с возможностью вращения на оси 13 в продольном внутреннем пазу 4. Ось 13 размещена на нерабочем плече 14 прихвата 3.

Отвод прихвата из положения "Зажим" в исходное положение обеспечивается пружиной 15.

Зажимное устройство работает следующим образом.

При включении силового цилиндра 6 на

"Зажим" его шток 7 перемещает ползун 8 по стойке 2 в продольном внутреннем пазу 4 прихвата 3. При взаимодействии вспомогательного скоса 10 с роликом 12 последний, вращаясь на оси 13, быстро поворачивает прихват 3 на оси 5 с растяжением пружины

15 в положение зажима по часовой стрелке.

При дальнейшем движении полэун взаимодействует рабочим 9 скосом с роликом

5 12 — происходит непосредственный зажим детали 16 рабочим плечом 17 прихвата 3 при заклинивании полэуна плоскостью 11 и рабочим скосом 9 между стойкой 2 и роликом 12.

10 При включении силового цилиндоа на ."Рэзжим" шток 7 увлекает зэ собой ползун 8, а пружина 16 возвращает прихват в исходное положение, освобождая обрабатываемую деталь.

Формула изобретения

Зажимное устройство, содержащее корпус с закрепленной на нем стойкой с осью, подпружиненный относительно стойки и ус20 тэновленный на оси последней двуплечий прихват, силовой цилиндр с выполненным на его рабочем элементе двухскосым клином, предназначенным для взаимодействия с установленным на оси роликом, о т25 л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, рабочий элемент силового цилиндра выполнен в виде жестко соединенного со штоком последнего полэуна, а в Двуплечем прихвате выполнен про30 дольный внутренний паз для размещения стойки, ползуна и ролика, при этом полэун установлен с возможностью перемещения вдоль стойки и размещен между роликом и стойкой с возможностью взаимодействия с

35 последней, а ось, предназначенная для размещения ролика, установлена на нерабочем плече двуплечего прихвата.
