Устройство для намотки ленты

Устройство для намотки ленты

Иллюстрации

Показать все

Реферат



Изобретение относится к получению изделий намоткой. Устройство предназначено для изготовления предварительно напряженных станин кузнечно-прессового оборудования , путем намотки на них металлической ленты. Цель изобретения - расширение ассортиментных возможностей устройства. Устройство состоит из поворотного стола 1 для установки станины, барабана с лентой, тормозных роликов, роликов контроля натя

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (и)з В 65 Н 18/00. 54/64

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

wrevrI

Ппв

РигГ (21) 4691273/12 (22) 15.05.89 (46) 07.09.91. Бюл. N. 33 (71) Производственное объединение "Новокраматорский машиностроительный завод" (72) Т.Я. Семиндеев (53) 677.053.2 (088.8) (56) Авторское свидетельство СССР

N. 1362701, кл. В 65 Н 81/06, 1986. (54) УСТРОЙСТВО ДЛЯ НАМОТКИ ЛЕНТЫ

„„ Ц„„1675177 А1 (57) Изобретение относится к получению изделий намоткой. Устройство предназначено для изготовления предварительно напряженных станин кузнечно-прессового оборудования, путем намотки на них металлической ленты. Цель изобретения — расширение ассортиментных возможностей устройства.

Устройство состоит иэ поворотного стола 1 для установки станины. барабана с лентой, тормозных роликов, роликов контроля натя15 ос 4 (Л 4

1675177

20

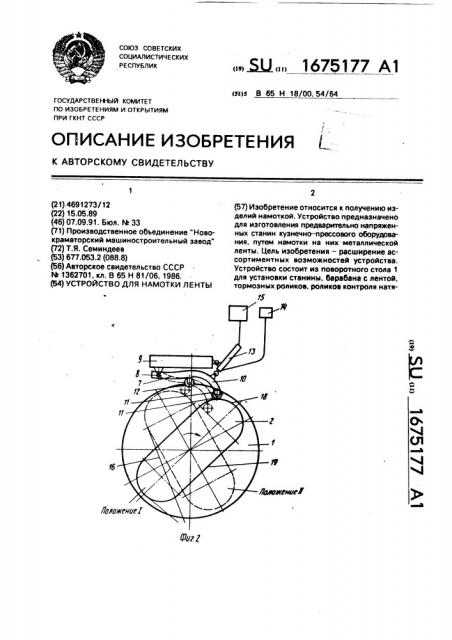

50 жения, направляющих роликов, Средство предотвращения от распушивания намотанных витков при обрыве ленты представляет собой приводной от гидроцилиндра 13 рычаг 7, снабженный обжимными роликами 11, 12, размещенными на криволинейном своИзобретение относится к вспомогательному оборудованию при изготовлении предварительно напряженных конструкций, в частности к устройствам для намотки стальной ленты на силовые станины и контейнеры гидростатов, прессов и т. и, Цель изобретения — расширение ассортиментных возможностей устройства, На фиг. 1 изображено устройство для намотки ленты; на фиг, 2 — средство предотвращения от распушивания намотанных слоев ленты в случае ее обрыва.

Устройство для намотки ленты с заданным натяжением на станину состоит из поворотного стола 1 для установки на нем станины 2, подлежащей обмотке лентой, натяжного механизма, включающего тормозные ролики 3, установленные на концах валов генераторов 4 торможения, роликов 5 контроля натяжения, направляющих роликов 6 и средства предотвращения от распушивания намотанных витков в случае обрыва ленты.

Последнее содержит одноплечий рычаг 7, закрепленный посредством шарнира 8 на основании 9 поворотного стола 1, Свободное плечо 10 рычага 7 изогнуто в плоскости, перпендикулярной оси поворотного стола по дуге окружности, и в граничных точках кривой снабжено обжимными роликами 11 и 12, Для перемещения рычага 7 служит гидроцилиндр 13 запитанный от гидравлического насоса 14 и насосно — аккумуляторной станции 15. Устройство имеет питающий барабан 16 для ленты 17. Станина 2 имеет радиусный и прямой участки 18 и 19.

Устройство работает следующим образом.

Конец ленты 17, намотанной на барабан

16, последовательно пропускается через тормозные ролики 3, ролики 5 контроля натяжения, направляющие ролики 6, под обжимные ролики 11 и 12 рычага 7 и укладывается на поверхность станины. Конец ленты закрепляется на станине (не показано), установленной на поворотном столе 1, На практике в качестве поворотного стола удобно использовать карусельный станок с планшайбой, соответствующей размерам наматываемой станины. бодном плече рычага 7, При намотке некруглой станины ролики 11, 12 поочередно поджимают ленту к намотанным виткам, и эа счет сил трения обеспечивается сохранность напряжения в витках при обрыве ленты, 2 ил.

После закрепления конца ленты включается гидроцилиндр 13 от насосно-аккумуляторной станции 15 и одновременно привод поворота поворотного стола. В положении! стола лента 17 прижата роликом 11 к радиусной поверхности 18 станины. При дальнейшем повороте в промежутке между положениями

1 и II лента прижата как роликом 11, так и роликом 12, а в положении II ролик 11 освобождается, а ролик 12 продолжает поджимать ленту. При переходе ленты на прямой участок 19 вступает в работу вновь ролик 11, при этом ролик 12 освобождается. Таким образом, благодаря расположению обжимных роликов 11 и 12 на криволинейном участке свободного плеча рычага они то вместе,— то каждый в отдельности. как бы перехватывая друг друга, постоянно поджимают ленту вначале к поверхности станины, а затем — к намотанным виткам. Усилие поджима таково, что при обрыве ленты намотанные витки за счет сил трения не распушиваются и удерживаются в состоянии напряжения, как и до обрыва ленты, сохраняя заданное напряжение, Концы разорванной ленты свариваются, зачищаются, и процесс намотки продолжается.

Устройство обеспечивает надежную работу как при намотке круглых изделий, так и оправок, имеющих более сложную форму.

Формула изобретения

Устройство для намотки ленты, содержащее питающий барабан для ленты, средство контроля натяжения ленты и поворотный стол с размещенными на его основании обжимными роликами для предотвращения роспуска витков наматываемой ленты при ее обрыве, о т л и ч а ю щ е е с я тем, что, с целью расширения ассортиментных воэможностей, оно имеет шарнирно установленный на основании одноплечий рычаг и силовой привод его поворота в плоскости стола, при этом свободный конец рычага выполнен дугообразно изогнутым в плоскости его поворота, а обжимные ролики смонтированы в крайних точках дуги рычага.
