Реферат



Изобретение относится к винтовым приводам и может быть использовано во всех устройствах с нагруженной гайкой для предотвращения аварии, связанной с износом ее резьбы. Цель изобретения - повышение безопасности работы. Подъемник содержит раму 1, на которой смонтирован винт 3 в подшипниках 2, приводимый во вращение от звездочки 4. На винте 3 навинчены грузовая 7 и дополнительная 12 гайки, связанные поводком 13с возможностью поступательного относительного перемещения и синхронного вращения. Грузовая гайка 7 смонтирована внутри каретки 8, связанной рычагом 10 с грузонесущим звеном 11. На раме 1 параллельно винту 3 закреплена зубчатая рейка 20. а на каретке 8 смонтирована подпружиненная защелка 16, выполненная в виде клиньев для принудительного зацепления с зубьями рейки 20. Защелка зафиксирована относительно каретки 8 в верхнем положении чекой 15, выполненной в виде стержня, одним концом связанного с дополнительной гайкой 12, а другим вставленного в радиальное отверстие защелки 16. 3 ил. « W Ј С VI сл ю CJ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК я)s В 66 F 3/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБР .ТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР )

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

7 8

due / (21) 4444468/11 (22) 10.05.88 (46) 07.09.91. Бюл, ¹ 33 (75) Г.Шарафисламов (53) 621.866 (088.8) (56) Авторское свидетельство СССР № 302310, кл. В 66 F 1/06, 1968. (54) ВИНТОВОЙ ПОДЪЕМНИК (57) Изобретение относится к винтовым приводам и может быть использовано во всех устройствах с нагруженной гайкой для предотвращения аварии, связанной с износом ее резьбы. Цель изобретения — повышение безопасности работы. Подъемник содержит раму 1, на которой смонтирован винт 3 в подшипниках 2, приводимый во вращение

„„Я „„1675193 А1 от звездочки 4. На винте 3 навинчены грузовая 7 и дополнительная 12 гайки. связанные поводком 13 с возможностью поступательного относительного перемещения и синхронного вращения. Грузовая гайка 7 смонтирована внутри каретки 8, связанной рычагом 10 с груэонесущим звеном 11. На раме 1 параллельно винту 3 закреплена зубчатая рейка 20, а на каретке 8 смонтирована подпружиненная защелка 16, выполненная в виде клиньев для принудительного зацепления с зубьями рейки 20. Защелка зафиксирована относительно каретки 8 в верхнем положении чекой 15, выполненной в виде стержня, одним концом связанного с дополнительной гайкой 12, а другим вставленного в радиальное отверстие защелки 16. 3 ил.

1675193

Изобретение относится к винтовым приводам. и может быть использовано во всех устройствах с нагруженной грузовой гайкой, в которых необходимо предотвратить аварию, связанную с износом ее резьбы.

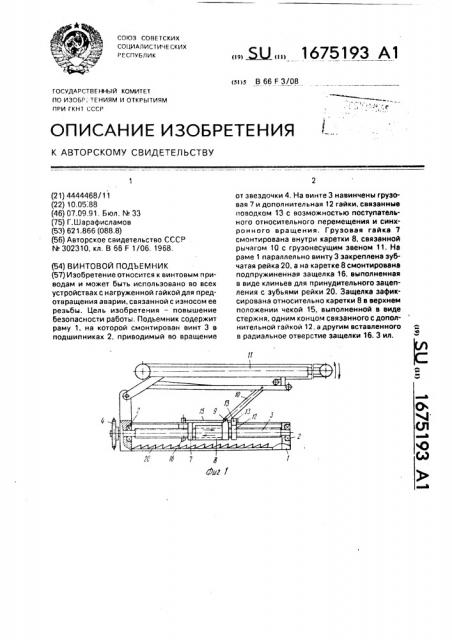

Цель изобретения — повышение безопасности работы, На фиг.1 изображен винтовой подъемник, вид сбоку; на фиг.2 то же, вид сверху; на фиг,3 — схема установки защелки (разрез

А-А н а фи г.2 ).

Подъемник содержит раму 1, в которой смонтирован в подшипниках 2 винт 3, связанный через звездочку 4 и цепь 5 с моторредуктором 6, На винте 3 навинчена грузовая гайка 7, установленная в каретке 8.

На каретке 8 с помощью оси 9 установлен рычаг 10,.шарнирно связанный с грузонесущим звеном 11, выполненным, например, в виде телескопического транспортера. На винте 3 установлена дополнительная гайка

12, имеющая в верхней части паэ, в который вставлен поводок 13, закрепленный на каретке 8 с помощью винтов 14. На дополнительной гайке 12 закреплены две чеки 15, каждая из которых представляет собой стержень, пропущенный своим концом в отверстие защелки 16, выполненной в виде двух клиньев. Защелка 16 фиксируется относительно каретки 8 пружинами 17, которые верхним концом упираются в крышку

18, закрепленную винтами 19. Под клиньями (защелкой 16) на раме 1 параллельно винту 3 закреплена зубчатая рейка 20, Винтовой подъемник работает следующим образом.

Включается мотор-редуктор 6 и винт 3 через звездочку 4 получает вращательное движение в ту или иную сторону, увлекая грузовую 7 и дополнительную 12 гайки, Благодаря поводку 13, вставленному в паз дополнительной гайки 12, вращение обеих

40 гаек происходит синхронно, а расстояние между ними выдерживается постоянным.

При срезе витков резьбы на грузовой гайке

7 происходит скольжение ее вместе с кареткой 8 вдоль винта 3 и удаление ее относительно дополнительной гайки 12. Это вызывает выдергивание чеки 15 из отверстия защелки 16. При этом оба клина защелки 16 под действием пружины 17 входят в зацепление с зубьями рейки 20, эаклинивая механизм подъема грузонесущего звена 11, тем самым предотвращая аварию, Формула изобретения

Винтовой подъемник, содержащий раму, приводной винт, установленный в подшипниках рамы, и навинченные на него грузовую и дополнительную гайки, где грузовая гайка связана с грузонесущим звеном и на ней шарнирно закреплен поводок, взаимодействующий с пазами дополнительной гайки для обеспечения синхронного вращения обеих гаек по винту и возможности изменения между ними расстояния, фиксирующее устройство для остановки грузовой гайки относительно рамы при разрушении ее резьбы, связанное с дополнительной гайкой устройством управления, о тл и ч а ю шийся тем, что, с целью повышения безопасности работы, фиксирующее устройство выполнено в виде зубчатой рейки, закрепленной на раме параллельно винту, и подпружиненной защелки, установленной на грузовой гайке с возможностью ограниченного перемещения перпендикулярно продольной оси рейки и зацепления с ее зубьями, а устройство управления содержит чеку, выполненную в виде стержня и шарнирно закрепленную одним концом сдополнительной гайкой, другой конец которой вставлен в отверстие защелки, ориентированное параллельно оси винта, с возможностью силового размыкания.

1675193
