Вяжущее
Иллюстрации
Показать всеРеферат
Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении шлакощелочных вяжущих и растворов и бетонов на их основе. Целью изобретения является повышение активности. Вяжущее содержит , мас.%: фосфорный шлак 87,3-90,7 и отход щелочной очистки пирогаза производства этилена (на сухое) 9,3-12,7. Вяжущее обеспечивает прочность через 3 сут 41,4-43,1 МПа, 28 сут 102,8-109,2 МПа 1 табл

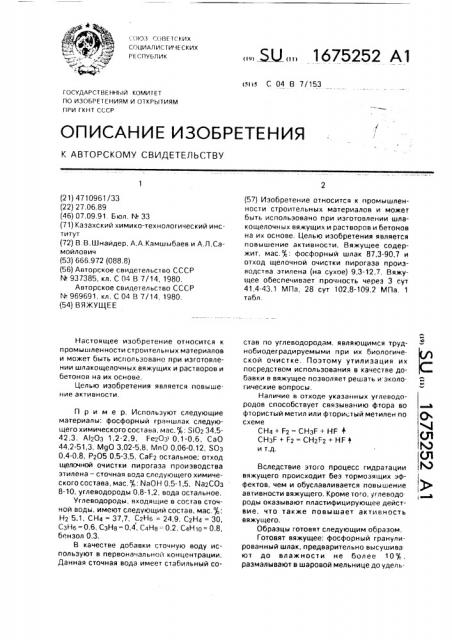

.:(1IO3 СОВЕТСКИХ
СОЦИАЛИСТИ 1ЕСКИХ
РЕСПУБЛИК (sl)5 С 04 В 7/153
ГОСУДАРСТВЕННЫЙ КОМИГЕТ
ПО ИЗОВРЕТЕНИЯМ И ОТКРЫТИЯМ
Г1РИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4710961/33 (22) 27.06,89 (46) 07.09.91. Бюл. ¹ 33 (71) Казахский химико-технологический институт (72) В. В. Шнайдер, А.А. Камшыбаев и А.Л, Самойлович (53) 666.972 (088.8) (56) Авторское свидетельство СССР
¹ 937385, кл. С 04 В 7/14, 1980.
Авторское свидетельство СССР
¹ 969691, кл. С 04 В 7/14, 1980. (54) ВЯЖУЩЕЕ
Настоящее изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении шлакощелочных вяжущих и растворов и бетонов на их основе.
Целью изобретения является повышение активности.
Пример, Используют следующие материалы; фосфорный граншлак следующего химического состава, мас.%: SiOz 34,542,3, А1гОэ 1,2-2,9, ЕегОэ 0,1-0,6, СаО
44,2-51,3, М90 3,02-5,8, МпО 0,06-0,12, ЯОэ
0,4-0,8, Рг05 0,5-3,5, CaFz остальное, отход щелочной очистки пирогаза производства этилена — сточная вода следующего химического состава, мас.%; NaOH 0,5-1,5, йагСОз
8-10, углеводороды 0,8-1,2, вода остальное.
Углеводороды, входящие в состав сточной воды, имеют следующий состав, мас.%:
Нг 5,1, СН4 = 37,7, СгН6 = 24,9, СгН4 = 30, СэНв=0,6, СэНв=0,4, С4Нв=-0,2, С4Н1о=0,8, бенэол 0,3.
В качестве добавки сточную воду используют в первоначальной концентрации.
Данная сточная вода имеет стабильный со„„. Ж„„1675252 А1 (57) Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении шлакощелочных вяжущих и растворов и бетонов на их основе. Целью изобретения является повышение активности. Вяжущее содержит, мас.%: фосфорный шлак 87,3-90,7 и отход щелочной очистки пирогаза производства этилена (на сухое) 9,3-12,7. Вяжущее обеспечивает прочность через 3 сут
41,4-43,1 МПа, 28 сут 102,8-109,2 МПа. 1 табл. став по углеводородам, являющимся труднобиодеградируемыми при их биологической очистке. Поэтому утилизация их посредством использования в качестве добавки в вяжущее позволяет решать и экологические вопросы, Наличие в отходе указанных углеводородов способствует связыванию фтора во фтористый метил или фтористый метилен по схеме
СН4+ Fz = СНэЕ+ HF Ф
СНэР+ Рг = СНгРг+ HF 5 и т.д.
Вследствие это о процесс гидратации вяжущего происходит беэ тормозящих эффектов, чем и обуславливается повышение автивности вяжущего. Кроме того, углеводо роды оказывают пластифицирующее действие, что также повышает активность вяжущего.
Образцы готовят следующим образом.
Готовят вяжущее: фосфорный гранулированный шлак, предварительно высушива ют до влажности не более 10%, раэмалывают в шаровой мельнице до удел ь1675252
Активность вяжущего, ИПа,через
3 сут 28 сут
Состав, мас.Х
Вяжущее Компоненты
41,4
90,1
9,3
102,8
1 Фосфорный шлак
Сточная вода
42,8
108, 3
89
2 Фосфорный шлак
Сточная вода
43,1
8/,3
12,/
109,2
Фосфорный шлак
Сточная вода
84,5
91
Фосфорный шлак
Сточная вода
5 Фосфорный шлак
Сточная вода
42,9
109,6
8/
25,8
56,5
6 Аналог
7 Прототип
32,/
88,0
Примеры для обоснования оптимальности соотношения компонентов.
Составитель Т, Сельченкова
Редактор Г, Наджарян Техред M.Ìîðãåíòàë Корректор Н. Король
Заказ 2972 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб.. 4/5
Производственно-издательский комбинат "Патент", r Ужгород, ул,Гагарина, 101 ной поверхности 3500 см /r. затворяют
2 сточной водой (при р/ш = 0,45), После чего смесь перемешивают, укладывают в формы
4 4 16 см, уплотняют на виброплощадке в течение 60 с. Активность вяжущего определяют через 3 и 28 сут естественного твердения.
Результаты испытаний описываемого вяжущего. прототипа и аналога представлены в таблице.
Формула изобретения
Вяжущее, включающее фосфорный шлак и щелочной отход производства, о т ли ч а ю щ е е с я тем, что, с целью повышения
5 активности, оно содержит в качестве последнего отход щелочной очистки пирогаза производства этилена при следующем соотношении компонентов, мас. :
Фосфорный шлак 87,3-90,7
10 Укаэанный отход (на сухое) 9,3-12,7,
