Способ получения твердых углеводородов
Иллюстрации
Показать всеРеферат
Изобретение относится к нефтехимии, в частности к получению твердых углеводородов . Цель увеличение скорости разделения и повышение качества получаемых углеводородов. Получение ведут путем смешения гача или петролатума с органическим растворителем, термообработки смеси с добавлением церезина (0.0005-0,01 мае %), охлаждения смеси и разделения с выделением твердых углеводородов. Способ позволяет повысить скорость фильтрования на 29,2%, понизить содержание масла в 2-3 раза и повысить температуру плавления твердого углеводорода на 0,5-2°С. 2 табл.

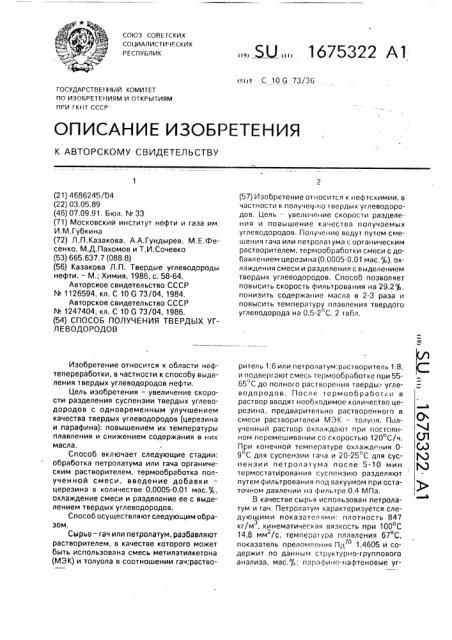

СОЮЗ СОВЕ ГСКИХ
СОЦИАЛИСТИ IFCKVIX
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4686245/04 (22) 03.05,89 (46) 07.09.91, Бюл. М. 33 (71) Московский институт нефти и газа им.
И.М,Губкина (72) Л.П.Казакова, А.А.Гундырев, М,Е.Фесенко, М.Д.Пахомов и Т.И.Сочевко (53) 665,637.7 (088.8) (56) Казакова Л.П. Твердые углеводороды нефти. — M.; Химия, 1986, с. 58-64, Авторское свидетельство СССР
N.ã 11112266559944, кл. С 10 G 73/04, 1984.
Авторское свидетельство СССР
Nò. 11224477440044, кл. С 10 G 73/04, 1986. (54) СПОСОБ ПОЛУЧЕНИЯ ТВЕРДЫХ УГЛЕВОДОРОДОВ
Изобретение относится к области нефтепереработки, в частности к способу выделения твердых углеводородов нефти, Цель изобретения — увеличение скорости разделения суспензии твердых углеводородов с одновременным улучшением качества твердых углеводородов (церезина и парафина); повышением их температуры плавления и снижением содержания в них масла.
Способ включает следующие стадии: обработка петролатума или гача органическим растворителем, термообработка полученной смеси, введение добавки церезина в количестве 0,0005-0,01 мас.%, охлаждение смеси и разделение ее с выделением твердых углеводородов.
Способ осуществляют следующим образом, Сырье — гач или петролатум, разбавляют растворителем, в качестве которого может быть использована смесь метилэтилкетона (МЭК) и толуола в соотношении гач:раство. Ж,,, 1675322 А1 (57) Изобретение относится к нефтсхимии, в частности к nony«eq«Io твердых углеводородов. Цель — увеличение скорости разделения и повышение качества получаемых углеводородов. Получение ведут путем смешения гача или петролатума с органическим растворителем, термообработки смеси с добавлением церезина (0,0005-0,01 мас.%), охлаждения смеси и разделения с выделением твердых углеводородов. Способ позволяет повысить скорость фильтрования на 29,2%, понизить содержание масла в 2-3 раза и повысить температуру плавления твердого углеводорода на 0,5-2"С, 2 табл, ритель 1:6 или петролатум:растворитель 1;8, и подвергают смесь термообработке при 5565 С до полного растворения тверды," углеводородов. После термообработ;;и в раствор вводят необходимое количество церезина, предварительно растворенного в смеси растворителей МЭК вЂ” толуол. Полученный раствор охлаждают при посгоян- 4 ном перемешивании со скоростью 120 С/ч. (Л
При конечной температуре охлаждения 0- (л)
9 С для суспензии гача и 20-25"С для сус- ) пензии петролатума после 5-10 мин,) термостатирования суспензию разделяют путем фильтрования под вакуумом при остаточном давлении нэ фильтре 0,4 МПа.
В
В качестве сырья использован петролатум и гач. Петролатум характеризуется следующими показателями; плотность 847 кг/м, кинематическая вязкость при 100 С
14,8 мм /с, температура плавления 67 С, показатель преломления Пд 1,4605 и со7О держит по данным структурно-группового анализа, мас.%: парафино-нафтеновые уг1675322 леводороды 91,2; ароматические вещества
8,1; смолистые вещества 0,7, Гач характеризуется следующими показ
3ателями: плотность 831,5 кгlм, Пр
1,4590, температура плавления 52,4 С, со- 5 держит мас." ; парафино-нафтеновые углеводороды 71,2; легкие ароматические углеводороды 16,3; средние ароматические вещества 11,1; тяжелые ароматические вещества 0 3; смолистые вещества 1,1. 10
Церезин представляет из себя кристаллический продукт с температурой каплепадения 57 — 85"С и молекулярной массой выше 500, в состав которого входят нафтеновые, ароматические углеводороды с длин- 15 ными апкильными цепями, а также высокомолекулярные парафиновые углеводороды нормально о или изостроения, Пример 1. 50 г петролатума разбавляют 483 мл растворителя — смесью МЭК вЂ” 20 голуола, взятых в соотношении 60:40 об.%, нагревают до 65 С и вводят церезин с молекулярной массой 686 в небольшом количестве МЭК вЂ” толуола (5 мл) в количестве
0,0005 г. Раствор охлаждают до 25 С со ско- 25 ростью 120 С/ч при перемешивании и затем полученную суспензию разделяют путем фильтрования, скорость фильтрации
144 кг/м ч под вакуумом при остаточном давлении 0,4 МПа. Выход церезина состав- 30 пяет 12 r (24 маС. ), температура плавления церезина 78,8оС, содержание масла в церези «е 0,86 .
Пример 2. 50 г гача разбавляют 363 мл растворителя МЭК вЂ” толуол, взятого в 35 соотношении 60:40 об. и нагревают до
50 С. После термообработки в смесь вводят церезин 80, растворенный в небольшом количестве растворителя 43K — толуола (3 мп)
s кKоoл и ч еeсcтTвaе a 00,01 мас. . Раствор охлажда- 40 ют до 0 С при постоянном перемешивании со скоростью 120 С/ч. Суспензию твердых углеводородов в растворителе фильтруют под вакуумом при остаточном давлении 0,4
МПа, Выход парафина 14,8 г (29,7 мас. ), скорость фильтрования 127 кг/м ч, температура плавления 60,8 С, содержание масла
0,32 мас, .
Пример 3. 50 г петролатума разбавляют 480 мл растворителя — смесью МЭК— толуола, взятых в соотношении 60 40 об., нагревают до 60 С и вводят церезин в 8 мл растворителя (МЭК вЂ” толуол 60:40 об, ) в количестве 0,01 мас. — 0,005 г. Раствор охлаждают до 25 С со скоростью 200 С/ч при перемешивании и затем полученную смесь разделяют под вакуумом при остаточном давлении 0,35 МПа, При этом скорость фильтрования составляет 68 кг/м ч, температура плавления церезина 77 С, содержание масла 1,8 мас. .
Результаты обезмасливания петролатума смеси западно-сибирских нефтей, проводимого в условиях, аналогичных примеру 1, и обезмасливания гача фракции 420-500 С смеси западно-сибирских и украинских нефтей, проводимого в условиях, аналогичных примеру 2, приведены в табл. 1 и 2.
По данным табл. 1 и 2 использование добавки церезина позволяет повысить скорость фильтрования на 29,2, понизить содержание масла в 2-3 раза и повысить температуру плавления твердого углеводорода на 0,5-2 С.
Формула изобретения
Способ получения твердых углеводородов путем смешения гача или петролатума с органическим растворителем, термообработки смеси с добавлением модифицирующей добавки, охлаждения смеси и разделения с выделением твердых углеводородов, отличающийся тем, что, с целью увеличения скорости разделения и повышения качества получаемых углеводородов, в качестве добавки используют цереэин в количестве 0,0005-0,01 мас. .
1675322
rd I
Г I и
00 о
C) л
С«4
00 лс«4 л л с 4
Ch л
col 1 о л
00 л и
С 4
СО о л л сч
00 1 о л о о л Ю
Ch сч
С«4
« л о
Ю с ) е т
I о л
Ф о
D х х
C Э о р, Х I (U 1 о
Ю О
Ф с 1 сс) m l el o
0!1 !О о сч I
Ю л о сч « 00 л сч . сч а с сч
Ю A A D
4 00 В
10 cv "«сч
I И
Ю о о
Ю
Ю л о л
I
N1 е4 и
I х
0! I с«4
О1 с«4
Ю ь
1 сч
« о
Ю
D о л с 4 1
1 !
1--
° ° 1 а о О 0 О л сЛ сЧ: сч
I о
Ф
fs с0 ф
I И ц î о о сс! Е
t В л
1 х
m I
Э 1
С4 1
Э 1
1 Ю I I о I
1 0Х 1 1
1 1
О I I
1 1
K! !!
0I 1 I
1 Х I о I 0!
5 Э
2 а о о о, Х 1О Э
Ж И л
D о л о л о о
Й Q
Р, Х
В ьч 4 х m
Л lÎ
1 о
I V
4 ° х х .8
Q a
4 О
Р3 л л (4
ch 00
A A 00 л со л о т- \ > л а Ф с со
Ю сч . o о !
00 0I о л Ц С4 и
Х X I
0I Ol а
1,д хх
Э Э Э ( ьэ хх
01 х <б 0) 1
Р K Э 1
Э g Р Р 1
o m
1675322
Иокаэятель Цереэии, полученный Исходный иэ данного иетролатуиа гач Гач с добавкой цереэииа 80
0,0005 0,001 0>01
0,01
0,1 росэ ь 1ии: эрi ьаи:>я,кг/н . «98,5
108,0 116,0 124,0 127,0
81,5
29> 7
30,2
2.", 1 24,9 25>3
30 5
29> 5
60,8
60,6
60,2 60,3
/6,2
//> в
0 32
0,30
0,49
0,60
2>0
1,8
Рндакаор F Плпп
Тираж Подписное
БНИИПИ Государс1венного комитета по изобретениям и открытиям при ГКНТ СССР
113()35, Москва, Ж-35, Раушская наб., 4/5
Г1ронзво/(с веныo издательский комбинат "Патент", г, Ужгород. ул.Гагарина, 101
Коли< иэ равич до „" и и,,", >iai-.. 0,0!1
13ыход цереэииа (лара 1в.иа) >
>>ас Х
Т »..ларатуf а легив Ilaг " ii! Iia (лага1ича)> "С /2 4
Солар«алис i!;гла и герсэииэ (иар:>ф >ие) . iac,. !!
Составитель Л. Иванова
Техред М.Моргентал Корректор В. Гирняк
