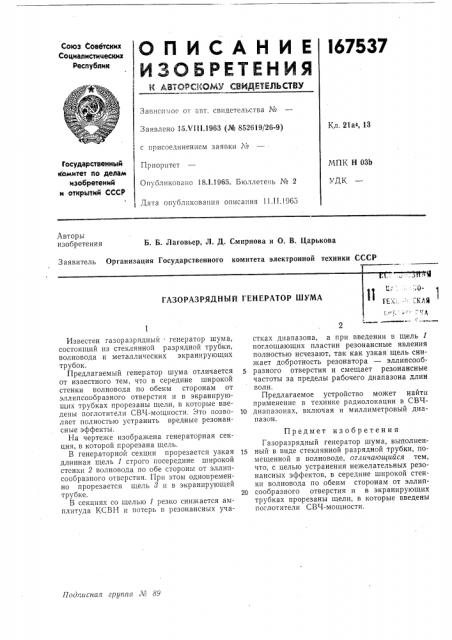

ОГ1ИСАНИЕ

ЙЗОБРЕТЕНИЯ

К АВТОРСКОМУ (:ВЙДЕТЕЛЬСТВУ

I67537

Зависимое от авт. свидетельства №

Кл, 21а4, 13

Заявлено 15Х111.1963 (№ 852619/26-9) ! с присоединением заявки ¹

Приоритет

Государствеиный комитет по делам изобретений и открытий СССР

MllK Н 03b ДК

Опубликовано li8.1.1965. Бюллетень № 2

Дата опубликования описания 11.I I.1965

Авторы изобретения

Б. Б. Лаговьер, Л. Д. Смирнова и О. В, Царькова

Заявитель Организация Государственного комитета электронной техники СССР

17одписная группа Л3 89

Известен газоразрядный - генератор шума, состоящий из стеклянной разрядной трубки, волновода и металлических экранирующих трубок.

Предлагаемый генератор шума отличается от известного тем, что в середине широкой стенки волновода по обеим сторонам от эллипсообразного отверстия и в экранирующих трубках прорезаны щели, в которые введены поглотители СВЧ-мощности. Это позволяет полностью устранить вредные резонанс н ы е эффекты.

На чертеже изображена генераторная секция, в которой прорезана щель.

В генераторной секции прорезается узкая длинная щель 1 строго посередине широкой стенки 2 волновода по обе стороны от эллипсообразного отверстия. При этом одновременно прорезается щель 8 и в экранирующей трубке.

В секциях со щелью 1 резко снижается амплитуда KCBH и потерь в резонансных участках диапазона, а при введении в щель 1 поглощающих пластин резонансные явления полностью исчезают, так как узкая щель снижает добротность резонатора — эллипсооб5 разного отверстия и смещает резонансные частоты за пределы рабочего диапазона длин волн.

Предлагаемое устройство может найти применение в технике радиолокации в СВЧ10 диапазонах, включая и миллиметровый диапазон.

Предмет изобретения

Газоразрядный генератор шума, выполнен15 ный в виде стеклянной разрядной трубки, помещенной в волноводе, отличающийся тем, что, с целью устранения нежелательных резонансных эффектов, в середине широкой стенки волновода по обеим сторонам от эллип20 сообразного отверстия и в экранирующих трубках прорезаны щели, в которые введены поглотители СВЧ-мощности.
