Алюминиевый протектор для защиты от коррозии

Алюминиевый протектор для защиты от коррозии

Иллюстрации

Показать все

Реферат



Изобретение относится к защите от коррозии морских подводных трубопроводов. Цель изобретения - повышение эффективности работы протектора при защите конструкции , погруженной в морской грунт или придонный ил Алюминиевый протектор, выполненный в виде сферического сердечника 1 с положительной остаточной плавучестью буя, который трос-кабелем 6 (буйрепом) соединяется с трубопроводом 10 и постоянно располагается над донным грунтом в морской воде, в которой его работа наиболее эффективна. Протектор позволяет повысить надежность морских подводных трубопроводов Выполнение протектора с положительной остаточной плавучестью позволяет ему при любом способе прокладки морского подводного трубопровода располагаться над ним постоянно в зоне воздействия морской воды , т.е. исключается попадание его в морской грунт или придонной ил, реализуется эффективная токоотдача протектора и обеспечивается электрохимическая защита трубопроводов на весь заданный срок эксплуатации. 1 ил. СО С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 С 23 F 13/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0 (Я (л)

00 4

| (21) 4678518/02 (22) 20.03.89 (46) 07.09.91. Бюл. М 33 (71) Научно-исследовательский и проектный институт по освоению месторождений нефти и газа "Гипроморфнефтегаэ" (72) Н.И, Кузнецов. С.А,Мехмандаров, Э.О.Курбанов и Я.Г.Богданов (53) 620.197.5(088.8) (56) Заявка Франции М 3455240, кл. Г 17 0 5/06, 1980, Единая система защиты от коррозии и старения, Трубопроводы подводные. общие технические требования к электрохимической защите, (и.п.4,20, 4.21), ОСТ 51.114 — 83. (54) АЛЮМИНИЕВЫЙ ПРОТЕКТОP ДЛЯ

ЗАЩИТЫ ОТ КОРРОЗИИ (57) Изобретение относится к защите от коррозии морских подводных трубопроводов, Цель изобретения — повышение эффективности работы протектора при защите конст„„. Ж „„1675387 А1 рукции, погруженной в морской грунт или придонный ил. Алюминиевый протектор, выполненный в виде сферического сердечника 1 с положительной остаточной плавучестью буя, который трос-кабелем 6 (буйрепом) соединяется с трубопроводом 10 и постоянно располагается над донным грунтом в морской воде, в которой его paboта наиболее эффективна. Протектор позволяет повысить надежность морских подводных трубопроводов. Выполнение протектора с положительной остаточной плавучестью позволяет ему при любом способе прокладки морского подводного трубопровода располагаться над ним постоянно в зоне воздействия морской воды, т.е. исключается попадание его в морской грунт или придонной ил, реализуется эффективная токоотдача протектора и обеспечивается электрохимическая защита трубопроводов на весь заданный срок эксплуатации. 1 ил.

1675387

Составитель Л. Груднева

Техред M.Moðãåíòàë Корректор О.Кравцова

Редактор Е. Савина

Заказ 2979 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-иэдэтельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к защите металлоконструкций гидротехнических сооружений от коррозии, а именно к защите стальных морских подводных трубопроводов, прокладываемых в траншее с заглублением в придонный грунт или непосредственно по дну моря при наличии на дне илистых отложений на глубоководных (до 300 м) акваториях морей, срок службы которых рассчитан на 20 — 25 лет.

Цель изобретения — повышение эффективности работы алюминиевых протекторов при защите конструкции, погруженной в морской грунт или придонный ил.

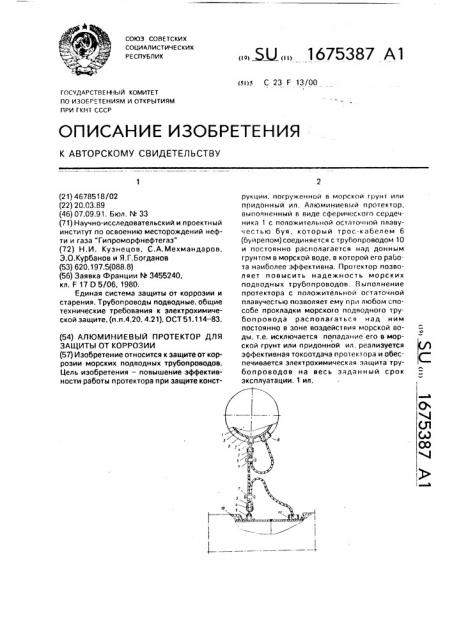

На чертеже изображена принципиальная конструкция протектора алюминиевого буйкового морского типа ПАБМ, Протектор типа ПАБМ состоит из стального сварного полого сферического сердечника 1, отливки иэ алюминиевого протекторного сплава 2, обуха 3, двух скоб

4, двух коушей 5, трос-кабеля 6, двух тросовых зажимов 7 и контактного узла 8.

Трос-кабель протектора закрепляется с помощью скобы 4 и обуха 9 к защищаемому трубопроводу 10 и электрически подсоединяется на сварке к контактной коробке 11.

Изготовление и монтаж протектора осуществляется по следующей технологической схеме.

В специальной форме на предварительно изготовленный методом штамповки из листовой стали полусферический средечник

1 по внешней поверхности заливается алюминиевый протекторный сплав 2. Две полусферические протекторные отливки соединяются по периметру методом сварки плотным швом. К буйковому сферическому протектору привариваются обух 3 и контактный узел 8, затем подсоединяется трос-кабель 6. Производится проверка протектора на герметичность, При стыковке труб на трубоукладоч нам судне производитсяя приварка к защищаемому трубопроводу

10 обуха 9, контактной коробки 11, закрепление трос-кабеля 6 с помощью скобы 4, подсоединение трос-кабеля 6 методом сварки в контактной коробке 11 и заливка

5 контактного узла герметиком. Протектор совместно с трубопроводом по стрингеру поступает к поверхности моря и после погружения в воду всплывает над ним и, сохраняя постоянно заданное расстояние

10 от защищаемого трубопровода, после укладки его на дно, устанавливается в рабочее состояние, При применении протектора алюминиевого буйкового морского для защиты под15 водного трубопровода Dy = 300 м, вместо используемых в настоящее время согласно ОСТ 51.114-83 на глубинах моря не более 30 м магниевых протекторов, годовой экономический эффект составит 330 руб на

20 1 км, При прокладке трубопровода на больших глубинах моря (100 — 300 м) эффект от применения протекторов типа ПАБМ возрастет на порядок и более, т.е. практически

25 использование указанных протекторов позволяет решить проблему электрохимической защиты подводных трубопроводов, прокладываемых на больших глубинах моря.

30 Формула изобретения

Алюминиевый протектор для защиты от коррозии стальных конструкций морских гидротехнических сооружений, состоящий иэ отливки алюминиевого протекторного

35 сплава и стального сердечника, соединенного с защищаемой конструкцией, о т л ич а ю шийся тем, что, с целью повышения эффективности работы протектора при защите конструкции, погруженной в мор40 ской грунт или придонный ил, сердечник выполнен в виде сферы с положительной плавучестью и соединен с защищаемой конструкцией буйрепом.
