Устройство для разогрева ванны электролизера
Иллюстрации
Показать всеРеферат
Изобретение относится к металлургии, а именно к рборудованию для обслуживания электролизеров, в частности к устройствам для предпускового разогрева ванны электролизера. Цель изобретения - упрощение обслуживания. При пропускании тока через нагреватели, выполненные в виде набора чередующихся пластин из стали и графита с прослойками порошка графита, ванна электролизера нагревается до необходимой температуры. Для нагрева используют рабочий ток электролизера. Нагреватели устанавливаются на катод и прижимаются анодом. После достижения рабочей температуры пластины удаляют из ванны. 1 з.п. ф-лы, 1 ил/ сл С

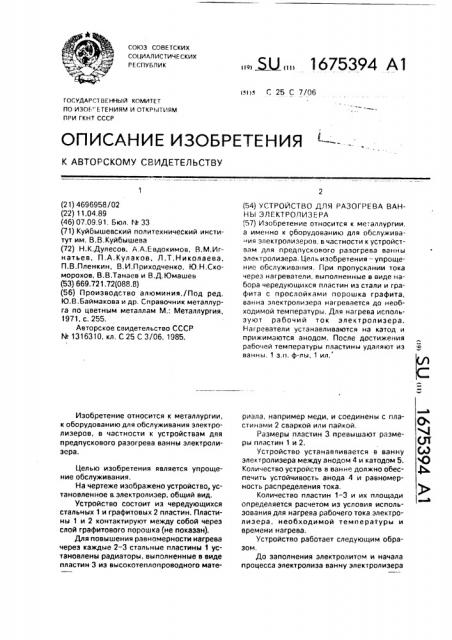

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
tsп5 С 25 С 7/06
ГОСУДАРСТВЕННЫ И КОМИТЕТ
ПО ИЭОГ " ЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4696958/02 (2-2) 11.04.89 (46) 07.09.91. Бюл, М 33 (71) Куйбышевский политехнический институт им. В.В,Куйбышева (72) Н.К.Дул есов, A.À. Е вдо кимов, В.М. И гнатьев, П.А.Кулаков, Л.Т.Николаева, П.В.Пленкин, В.И.Приходченко, Ю.Н.Скоморохов, В.В.Танаев и В.Д.Юмашев (53) 669.721.72(088.8) (56) Производство алюминия,/Под ред, Ю.В. Баймакова и др. Справочник металлурга по цветным металлам М.: Металлургия, 1971, с. 255.
Авторское свидетельство СССР
М 1316310. кл, С 25 С 3/06, 1985, Изобретение относится к металлургии, к оборудованию для обслуживания электролизеров, в частности к устройствам для предпускового разогрева ванны злектролизера.
Целью изобретения является упрощение обслуживания, На чертеже изображено устройство, установленное в.электролизер, общий вид.
Устройство состоит из чередующихся стальных 1 и графитовых 2 пластин. Пластины 1 и 2 контактируют между собой через слой графитового порошка (не показан).
Для повышения равномерности нагрева через каждые 2 — 3 стальные пластины 1 установлены радиаторы, выполненные в виде пластин 3 из высокотеплопроводного мате„„. Ж ÄÄ 1675394 А1 (54) УСТРОЙСТВО ДЛЯ РАЗОГРЕВА ВАННЫ ЭЛЕКТРОЛИЗЕРА (57) Изобретение относится к металлургии. а именно к оборудованию для обслуживания злектролизеров, в частности к устройствам для предпускового разогрева ванны злектролизера. Цель изобретения — упрощение обслуживания. При пропускании тока через нагреватели, выполненные в виде набора чередующихся пластин из стали и графита с прослойками порошка графита, ванна электролизера нагревается до необходимой температуры. Для нагрева используют рабочий ток электролизера.
Нагреватели устанавливаются на катод и прижимаются анодом. После достижения рабочей температуры пластины удаляют из ванны. 1 з,п. ф-llbl, 1 ил. риала, например меди, и соединены с пластинами 2 сваркой или пайкой.
Размеры пластин 3 превышают размеры пластин 1 и 2, Устройство устанавливается в ванну электролизера между анодом 4 и катодом 5.
Количество устройств в ванне должно обеспечить устойчивость анода 4 и равномерность распределения тока.
Количество пластин 1-3 и их площади определяется расчетом из условия использования для нагрева рабочего тока электролизера, необходимой температуры и времени нагрева.
Устройство работает следующим образом.
До заполнения электролитом и начала процесса электролиза ванну электролизера
1675394
Составитель А. Лютиков
Техред М.Моргентал Корректор О.Кравцова
Редактор Н. Рогулич
Заказ 2979 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 прогревают до 400-500 С (электролизер для получения кальция). В межэлектродный зазор устанавливают два электронагревателя,каждый иэ которых контактирует одним торцом с анодом 4, а другой — с катодом 5, т.е. с дном ванны. После размыкания контактов шунтирующего выключателя образуется замкнутая электрическая цепь. При протекании номинального тока электролиэной серии через нагреватели выделяется тепло 3а счет сопротивления контактных переходов сталь — графит, при этом часть тепловой энергии выделяется через радиаторы 3 в полость ванны, а часть — непосредственно на тело ванны и на потери в окружающую среду. Возможность создания большей площади соприкосновения электронагревателей с дном ванны (катодом 5) позволяет снизить температурный градиент и тепловые перенапряжения при разогреве ванны. После окончания разогрева ванны электролизера пластины 1 и 2 и радиаторы
3 удаляются из межэлектродного объема без снятия графитового анода 4. для чего предусматриваются на пластинах 1 и 2 специальные приспособления (не показаны).
Конструкция нагревателя позволяет многократно ее испольэовать для последующих разогревов ванн.
Таким образом, электронагреватели за
5 ч обеспечивают нагрев подины электролиэной ванны до пусковой температуры в соответствии с технологической инструк5 цией, пластины 1 и 2 электронагревателя могут использоваться многократно, электронагреватель снижает время подготовки к пуску электролизной ванны и трудозатраты, улучшает условия труда, упрощается уста10 новка и удаление нагревателей, т,е. упрощается их обслуживание, Формула изобретения
1. Устройство для разогрева ванны электролизера, содержащее тело сопротивления, 15 .расположенное между анодом и катодом электролизера, о т л и ч а ю щ е е с я тем, что, с целью упрощения обслуживания, нагреватель выполнен в виде чередующихся стальных и графитовых пластин со слоем
20 графитового порошка между ними.
2. Устройство по и. 1, о т л и ч а ю щ е ес я тем. что, с целью повышения равномерности нагрева, оно снабжено радиаторами в виде пластин из высокотеплопроводного
25 материала с размерами в плане, превышающими размеры стальных пластин, расположенными через каждые 2 — 3 стальные пластины и соединенными с ними сваркой или пайкой.
