Электрохимический способ получения кристаллов оксидных бронз

Электрохимический способ получения кристаллов оксидных бронз

Иллюстрации

Показать все

Реферат



Изобретение относится к росту кристаллов , может быть использовано для получения кристаллов, применяемых в электронной, химической промышленности, и позволяет ускорить процесс и получать трехмерные кристаллы, ограниченные плоскостями с кристаллографическими индексами одного типа В тигле расплавляют исходную шихту. Вводят в расплав электроды. Пропускают между ними постоянный электрический ток плотностью 2-4 мА/см2, а после достижения кристаллом заданной длины плотность тока увеличивают на 2-3 порядка Достигают ускорения процесса в 2-3 раза 1 табл.

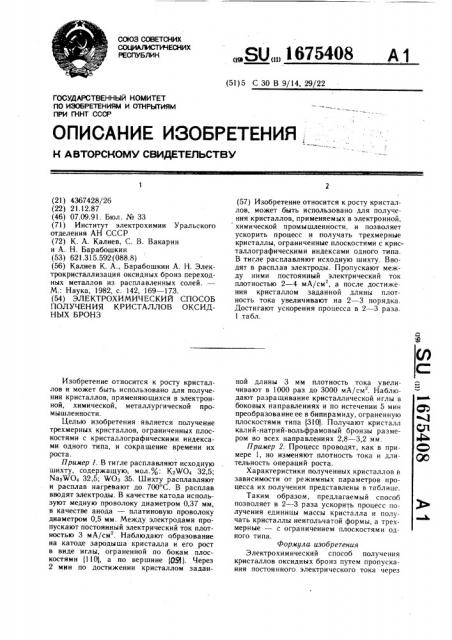

„„SU„„1675408 А 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 С 30 В 9/14, 29/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (57) Изобретение относится к росту кристаллов, может быть использовано для получения кристаллов, применяемых в электронной, химической промышленности. и позволяет ускорить процесс и получать трехмерные кристаллы, ограниченные плоскостями с кристаллографическими индексами одного типа.

В тигле расплавляют исходную шихту. Вводят в расплав электроды. Пропускают между ними постоянный электрический ток плотностью 2 — 4 мА/см, а после достижения кристаллом заданной длины плотность тока увеличивают на 2 — 3 порядка.

Достигают ускорения процесса в 2 — 3 раза.

1 табл. (21) 4367428/26 (22) 21.12.87 (46) 07.09.91. Бюл. № 33 (71) Институт электрохимии Уральского отделения АН СССР (72) К. А. Калиев, С. В. Вакарин и А. Н. Барабошкин (53) 621.315.592 (088.8) (56) Калиев К. А., Барабошкин А. Н. Электрокристаллизация оксидных бронз переходных металлов из расплавленных солей.

М.: Наука, 1982, с. 142, 169 — 173. (54) ЭЛЕКТРОХИМИЧЕСКИA СПОСОБ

ПОЛУЧЕНИЯ КРИСТАЛЛОВ ОКСИДНЪ|Х БРОНЗ

Изобретение относится к росту кристаллов и может быть использовано для получения кристаллов, применяющихся в электронной, химической, металлургической промышленности.

Целью изобретения является получение трехмерных кристаллов, ограниченных плоскостями с кристаллографическими индексами одного типа, и сокращение времени их роста.

Пример 1. В тигле расплавляют исходную шихту, содержащую, мол.%: ggWOg 32,5;

Na WO4 32,5; WO3 35. Шихту расплавляют и расплав нагревают до 700 С. В расплав вводят электроды. В качестве катода используют медную проволоку диаметром 0,37 мм, в качестве анода — платиновую проволоку диаметром 0,5 мм. Между электродами пропускают постоянный электрический ток плотностью 3 мА/см . Наблюдают образование на катоде зародыша кристалла и его рост в виде иглы, ограненной по бокам плоскостями {110), а по вершине ЯЯ). Через

2 мин по достижении кристаллом заданной длины 3 мм плотность тока увеличивают в 1000 раз до 3000 мА/см . Наблюдают разращивание кристаллической иглы в боковых направлениях и по истечении 5 мин преобразование ее в бипирамиду, ограненную плоскостями типа 1310). Получают кристалл калий-натрий-вольфрамовый бронзы размером во всех направлениях 2,8 — 3,2 мм.

Пример 2. Процесс проводят, как в примере 1, но изменяют плотность тока и длительность операций роста.

Характеристики полученных кристаллов в зависимости от режимных параметров процесса их получения представлены в таблице.

Таким образом, предлагаемый способ позволяет в 2 — 3 раза ускорить процесс получения единицы массы кристалла и получать кристаллы неигольчатой формы, а трехмерные — с ограничением плоскостями одного типа.

Формула изобретения

Электрохимический способ получения кристаллов оксидных бронз путем пропускания постоянного электрического тока через

1675408 расплав, содержащий оксиды исходных компонентов, отличающийся тем, что, с целью получения трехмерных кристаллов, ограниченных плоскостями с кристаллографическими индексами одного типа, и сокращения времени их роста, по достижении кристаллом заданной длины плотность тока увеличивают на 2 — 3 порядка.

Кристаллографический

Размер кристалла, мм

Величина плотности тока, мА/смв

ДлительОпыт

Тип кристалла тип пло скостей начальконечная ная огранки

1 Калий-натриевая вольфрамовая бронза

То же

1,0

3,0

6,0

1600

100 °

0,5

4,0

600,0

Калий— вольфрамовая бронза

То же

1010

0,1

1,0

3,0

3,0

10,0

16,0

500

Составитель В. Безбородова

Редактор Н. Рогулич Техред А. Кравчук Корректор А. Обручар

Заказ 2980 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!

3

Натрийвольфрамовая бронза

То же

3

2

2 ность процесса роста, мин

0,5

5,0

7Q0,0

1600,0

3300,0

031 7 0

031 3,0

031 6,0

031 10,0

051 и 10,0

110
