Батанный механизм ткацкого станка

Батанный механизм ткацкого станка

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности, касается привода батана ткацкого станка преимущественно для изготовления широких тканей и позволяет уменьшить габариты двухкривошипных четырехзвенников, являющихся средством неравномерного хода батана, и расширить технологические возможности батанного механизма ткацкого станка путем обеспечения выработки широких тканей. Треугольник , в вершинах которого расположены оси кривошипов, повернут до совпадения гипотенузы с вертикалью, а длины звеньев доухкривошипных четырехзвенников имеют определенное соотношение . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)л 0 03 О 49/64

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

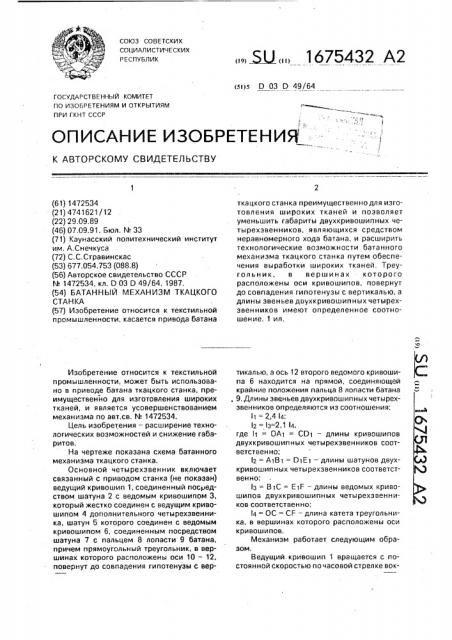

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1472534 (21) 4741621/12 (22) 29.09.89 (46) 07.09.91. Бюл. М 33 (71) Каунасский политехнический институт им. А.Снечкуса (72) С.С.Стравинскас (53) 677.054.753 (088.8) (56) Авторское свидетельство СССР

М 1472534, кл. D03 0 49/64,,1987. (54) БАТАННЫЙ МЕХАНИЗМ ТКАЦКОГО

СТАНКА (57) Изобретение относится к текстильной промышленности, касается привода батана

Изобретение относится к текстильной промышленности, может быть использовано в приводе батана ткацкого станка, преимущественно для изготовления широких тканей, и является усовершенствованием механизма по авт,св, М 1472534.

Цель изобретения — расширение технологических возможностей и снижение габаритов, На чертеже показана схема батанного механизма ткацкого станка.

Основной четырехзвенник включает связанный с приводом станка (не показан) ведущий кривошип 1, соединенный посредством шатуна 2 с ведомым кривошипам 3, который жестко соединен с ведущим кривошипом 4 дополнительного четырехзвенника, шатун 5 которого соединен с ведомым кривошипам 6, соединенным посредством шатуна 7 с пальцем 8 лопасти 9 батана, причем прямоугольный треугольник, в вершинах которого расположены оси 10 — 12, повернут до совпадения гипотенузы с вер„„5Ц„„1675432 А2 ткацкого станка преимущественно для изготовления широких тканей и позволяет уменьшить габариты двухкривошипных четырехзвенников, являющихся средством неравномерного хода батана, и расширить технологические вазможности батанного механизма ткацкого станка путем обеспечения выработки широких тканей, Треугольник, в вершинах которого расположены оси кривошипов, повернут до совпадения гипотенузы с вертикалью, а длины звеньев двухкривошипных четырехзвенников имеют определенное соотношение. 1 ил, тикалью, а ось 12 второго ведомого кривошипа 6 находится на прямой, соединяющей крайние положения пальца 8 лопасти батана . 9, Длины звеньев двухкривошипных четырехзвенников определяются из соотношения: ! 1 = 2.4 l4;

1г = !З=2,1 14, где l1 = ОА1 = CD> — длины кривошипов двухкривошипных четырехзвенников соответственно;

l2 = А181 = D1E1 — длины шатунов двухкривошип ных четы рехзвен ников соответственно;

1з = В1С = Е1Š— длины ведомых кривошипов двухкривошипных четырехзвенников соответственно;

41= ОС = CF — длина катета треугольника, в вершинах которого расположены оси кривошипов, Механизм работает следующим образом, Ведущий кривошип 1 вращается с постоянной скоростью по часовой стрелке вок1675432 руг оси 10 и движение передает через шатун

2, кривошипы,3 и 4 и шатун 5 ведомому кривошипу 6. Далее кривошип 6 передает движение через шатун 7 лопасти 9 батана, Составитель С.Артамонов

Редактор Н.Рогулич Техред M.Ìîðãåíòàë Корректор Л.Бескид

Заказ 2981 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Ведомый кривошип 6, переходя из положения FEi в положение РЕг (второе положение механизма показано пунктиром), делает правый полукруг, описывая угол

180, в то же время ведущий кривошип 1, переходя из положения ОА> в положение

OAz, описывает угол -примерно 81 . Таким образом, ведомый кривошип 6 имеет среднюю угловую скорость, большую угловой скорости ведущего кривошипа 1, в результате чего повышается средняя скорость лопасти 9 батана.

Когда ведомый кривошип 6 переходит иэ положения FE2 в положение FEI, делая левый полукруг, описывая угол 180, ведущий кривошип 1, переходя из положения

OAz в положение ОА!, описывает угол 279 .

Так как ведущий кривошип 1 вращается с постоянной угловой скоростью, то ведомый кривошип 6 левый полукруг пройдет с уменьшенной средней угловой скоростью и средняя скорость лопасти 9 уменьшается.

Применение изобретения дает возможность уменьшить габариты двухкривошипных четырехзвенников и обеспечивает более удлиненное время для прокладыва5 ния уточной нити, а также более энергичный прибой уточной нити к опушке ткани, что дает возможность изготовлять более широкие ткани.

Формула изобретения

10 Батанный механизм ткацкого станка по авт св, %1472534, от л и ч а ю щи и с я тем, что, с целью расширения технологических возможностей и снижения габаритов, гипотенуза прямоугольного треугольника, в

15 вершинах которого размещены оси кривошипов четырехзвенников, расположена вертикально, сам треугольник выполнен равнобедренным, а длины звеньев двухкривошипных четырехэвенников определяются

20 из следующих зависимостей; !! = 2,4!4;

l2 = I3 = 2 1 !4 где I > — длина ведущих кривошипов;

Iz — длина шатунов;

25 !з — длина ведомых кривошипов;

lp — длина катета треугольника, в вершинах которого расположены оси кривошипов.
