Патент ссср 167545

Патент ссср 167545

Иллюстрации

Показать все

Реферат



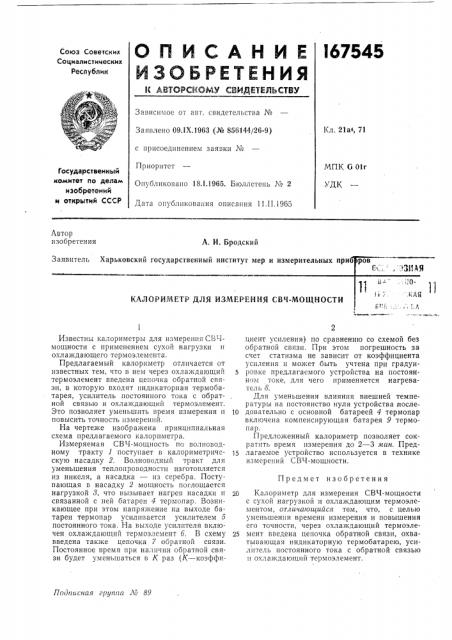

I67545

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 21а4, 71

Заявлено 09.1Х.1963 (№ 856144/26-9) с присоединением заявки №

Приоритет

Опубликовано 18.1.1965. Бюллетень ¹ 2

Дата опубликования описания 11.11.1965

МПК С 01г "ДК

Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

А. И. Бродский

Заявитель Харьковский государственный институт циент усиления) по сравнению со схемой без обратной связи. При этом погрешность за счет статизма не зависит от коэффициента усиления и может быть учтена при градуи5 ровке предлагаемого устройства на постоянном токе, для чего применяется нагреватель 8, Для уменьшения влияния внешней температуры на постоянство нуля устройства лосле10 довательно с основной батареей 4 термопар включена компенсирующая батарея 9 термопарр.

Предложенный калориметр позволяет сократить время измерения до 2 — 3 мин. Пред) лагаемое устройство используется в технике измерений СВЧ-мощности.

20 Калориметр для измерения СВЧ-мощности с сухой нагрузкой и охлаждающим термоэлементом, отлича ощийся тем, что, с целью уменьшения времени измерения и повышения его точности, через охлаждающий термоэле25 мент введена цепочка обратной связи, охватывающая индикаторную термобатарею, усилитель постоянного тока с обратной связью и охлаждающий термоэлемент.

Подписная группа ЛЗ 89

Известны калориметры для измерения СВЧмощности с применением сухой нагрузки н охлаждающего термоэлемента.

Предлагаемый калориметр отличается от известных тем, что в нем через охлаждающий термоэлемент введена цепочка обратной связи, в которую входят индикаторная термобатарея, усилитель постоянного тока с обратной связью и охлаждающий термоэлемент.

Это позволяет уменьшить время измерения и повысить точность измерений.

На чертеже изображена принципиальная схема предлагаемого калориметра.

Измеряемая СВЧ-мощность по волноводному тракту 1 поступает в калориметрическую насадку 2. Волноводный тракт для уменьшения теплопроводности изготовляется из никеля, а насадка — из серебра. Поступающая в насадку 2 мощность поглощается нагрузкой 8, что вызывает нагрев насадки и связанной с ней батареи 4 термопар. Возникающее при этом напряжение на выходе батареи термопар усиливается усилителем 5 постоянного тока. На выходе усилителя включен охлаждающий термоэлемент 6. В схему введена также цепочка 7 обратной связи.

Постоянное время при наличии обратной связи будет уменьшаться в К раз (К вЂ” коэффиПредмет изобретения

167545

Составитель Х. Нгуен

Редактор Н. С. Коган Техред А. А. Камышникова Корректор Ю. М. Федулова

Заказ 6/15 Тираж 600 Формат бум. 60?(90 /з Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
