Устройство для виброакустической изоляции объекта

Устройство для виброакустической изоляции объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству . Цель изобретения - повышение эффективности защиты. Устройство выполнено в виде экрана 2, размещенного в траншее вокруг изолируемого объекта 1. Экран выполнен из уплотненного материала, содержащего мелкодисперсные частицы (например.из щебня с резиновой крошкой). Волновое сопротивление и поверхностная плотность материала экрана больше соответственно в 10-15 раз и в 1,5-2,0 раза, чем окружающего грунта. Экран размещен на упруговязкой подушке 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) ((() ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М (Л (л

О (21) 4679232/33 (22) 18.04.89 (46) 07.09.91. Бюл. ЛЬ 33 (71) Научно-исследовательский институт asтоматизированных систем планирования и управления в строительстве Госстроя УССР (72) Г.А.Гордейчук, В.М.Лысюк и Л.П.Тимофеенко (53) 628.517 (088.8) (56) Авторское свидетельство СССР

N 815141, кл. Е 02 0 27/34, 1979.

Авторское свидетельство СССР

М 817151, кл. Е 02 0 27/34, 1979. (sl)s Е 02 0 31/08, 27/44, 27/34 (54) УСТРОЙСТВО ДЛЯ ВИБРОАКУСТИЧЕСКОЙ ИЗОЛЯЦИИ ОБЪЕКТА (57) Изобретение относится к строительству. Цель изобретения — повышение эффективности защиты. Устройство выполнено в виде экрана 2, размещенного в траншее вокруг изолируемого объекта 1. Экран выполнен из уплотненного материала, содержащего мелкодисперсные частицы (например,из щебня с резиновой крошкой).

Волновое сопротивление и поверхностная плотность материала экрана больше соответственно в 10-15 раз и в 1,5-2,0 раза, чем окружающего грунта, Экран размещен на упруговязкой подушке 4. 2 ил.

1675504

Изобретение относится к строительству и касается устройства для виброакустической изоляции объектов.

Наиболее предпочтительным является использование изобретения при строительстве промышленных зданий с особо чистой технологией производСтва, исключающеЙ, вибрационные.воздействия внешних источ ников шума. Изобретение также может быть использовано при необходимости защиты

, прецизионного оборудования от структур ного шума и вибраций, Цель изобретения — повышение эффективности защиты.

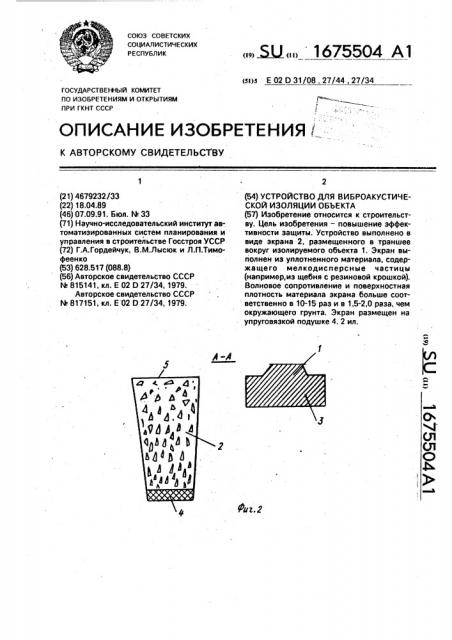

На фиг. 1 изображено предлагаемое устройство, вид в плане; на фиг. 2 — разрез А-А

HB фиг. 1.

Устройство для виброакустической изоляции объекта 1 выполнено в виде экрана 2 из материала с упруговязкими мелкодисперсными частицами, которые равномерно распределены по объему экрана. Волновое

,сопротивление материала экрана превышает в 10-15 раз больше, чем окружающего грунта, и поверхностная плотность больше плотности окружающего грунта в 1,5-2,0 раза. Экран размещен по периметру изолиру емого объекта в траншее трапециевидного профиля на глубину, превышающую высоту плиты 3 фундамента объекта в 2,5-3 раза, и .на расстоянии от плиты 3, равном половине его высоты. В качестве материала экрана используют строительный щебень фракции

i20-40 мм и резиновую крошку, являющуюся отходом резинотехнического производства.

Указанные компоненты находятся в соотношении 1;5(no объемной массе). На дне траншеи размещена упруговязкая подушка 4 из резиновой крошки. Толщина подушки порядка 5-10 см. При устройстве экрана траншею засыпают заранее приготовленной композицией на всю высоту, послойно уплотняя материал по мере заполнения. Затем диафрагму покрывают изоляционным материалом 5, например рубероидом.

Экран 2 можно размещать в плане дискретно по разомкнутым дугам, подковообразно охватывающим изолируемый объект, сложной конфигурации (не показаны).

Экран можно рассматривать как упругоприсоединенную массу с резонансной ча5 стотой, размещенной в сверхнизкой области, кроме того, обладающей высокими демпфирующими свойствами. Это обусловлено размещением экрана на упругой подушке 4, содержащей мелкодисперсную

10 резиновую крошку. Экран характеризуется повышенным динамическим коэффициентом потерь, где приводит к увеличению активных потерь на внутреннее трение и к рассеиванию звуковой энергии сверхниз15 ких колебаний, Поскольку материал экрана имеет модуль потерь во много раз превышающий модуль потерь грунта основания, то это приводит к увеличению активной составляющей общих потерь и расширению

20 частотного диапазона действия закона массы (2-16 Гц), Требуемая частота виброакустической изоляцйи f составляющих вибрации в полосе 2-22 Гц, при которой спектральная плотность максимальна, мо25 жет быть определена по формуле

f =Ч/2_#_А или

f а/2 mV, где А, V, а — соответственно среднеквадра30 тические значения составляющих виброперемещений, виброскоростей и виброускорений в одной и той же точке, в одном и том же направлении.

35 Ф ор мула изобретения

Устройство для виброакустической изоляции объекта, включающее размещенный в грунте вокруг защищаемого объекта экран из защитного материала, о т л и ч а ю щ е е40 с я тем, что,. с целью повышения эффективности защиты, экран выполнен из уплотненного содержащего упруговязкие мелкодисперсные частицы материала, волновое сопротивление которого в 10-15 раз и

45 поверхностная плотность в 1,5-2,0 раза больше плотности окружающего грунта, и размещен на упруговязкой подушке, 1675504

Составитель Г. Гаврищук

Техред М.Моргентал Корректор О. Кравцова

Редактор Г. Гербер

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Заказ 2984 Тираж 409 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
