Реферат



Изобретение относится к струйной технике . Цель изобретения - повышение коэффициента эжекции. Многосопловой эжектор содержит периферийную группу сопл (С) 1. центральное вторичное активное С 2, камеру 3 смешения и диффузор 4. С 2 снабжено установленными в нем коническим насадком 6 и направляющими лопатками, установленными под углом а к меридиональной плоскости. Угол а установки лопаток составляет 15-30°. Лопатки 7 могут быть выполнены изогнутыми и выпуклой частью обращены к меридиональной плоскости, при этом их выходкой участок расположен под углом а, равным 15-30°, к этой плоскости . 2 з.п.ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 04 F 5/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1019112 (21) 4760162/29 (22) 19.10.89 (46) 07.09.91.Бюл. ЬЬ 33 (71) Производственное объединение холодильного машиностроения " Компрессор" (72) M.À.Ñèëüìàí (53) 621.694.2 (088.8) (56) Авторское свидетельство СССР .

М 1019112. кл. F 04 F 5/16, 1981 (54) МНОГОСОПЛОВОЙ ЗЖЕКТОР (57) Изобретение относится к струйной технике; Цель изобретения — повышение коэффициента зжекции, Многосопловой эжектор.,!Ы„, 1675587 А2 содержит периферийную группу сопл (С) 1, центральное вторичное активное C 2, камеру 3 смешения и диффузор 4. С 2 снабжено установленными в нем коническим насадком 6 и направляющими лопатками, установленными под углом а к меридиональной плоскости. Угол а установки лопаток составляет 15 — 300. Лопатки 7 могут быть выполнены изогнутыми и выпуклой частью обращены к меридиональной плоскости, при этом их выходной участок расположен под углом а, равным 15--300, кзтой плоскости. 2 э.п.ф-лы, 4 ил.

1675587

Изобретение относится к струйной технике, преимущественно к эжекторам для пароструйных эжекторов, и является усовершенствованием.изобретения по авт, св.

¹ 1019112, Цель изобретения — повышения коэффициента эжекции.

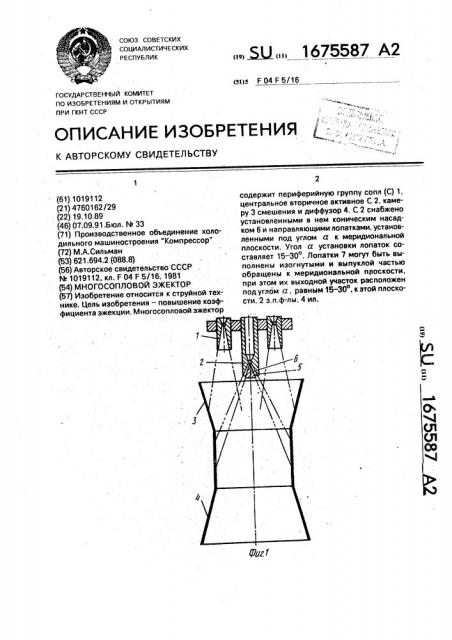

На фиг. 1 схематически представлен эжектор, продольный разрез; на фиг. 2— вторичное активное сопла, продольный разрез; на фиг. 3 — развертка проточной части вторичного сопла с плоскими лопатками; на фиг, 4 — то же, с изогнутыми лопатками.

Многосопловой эжектор содержит периферийную первичную группу сопл 1, центральное вторичное активное сопло 2, камеру 3 смешения и диффузор 4. Вторичное активное сопло 2 снабжено установленными в нем с образованием кольцевого канала 5 коническим насадком б.и направляющими лопатками 7, установленными под

l углом Q к меридиональной плоскости, Угол а установки лопаток 7 составляет 1530 . Направляющие лопатки 7 могут быть выполнены изогнутыми и выпуклой частью обращены к меридиональной плоскости, при этом выходной участок лопаток 7 расположен под углом а равным 15 — 30 к этой плоскости.

Активная среда, например пар, подается к первичным. активным соплам 1 и к вторичному активному соплу 2. Истекая из первичных сопл 1, активная среда подсасывает эжектируемую (пассивную) среду и смешивается с ней, передавая ей часть своей кинетической энергии. При этом об. разуется первичная смесь, которая затем эжектируется активной средой. истекающей через кольцевой канал 5 вторичного сопла 2, и смешивается с ней, образуя в камере 3 смешения вторичную смесь, Из камеры 3 смешения смесь сред поступает в диффузор 4, где кинетическая энергия пото5 ка смеси частично преобразуется в потенциальную энергию давления. Поскольку во вторичном активном сопле 2 установлены направляющие лопатки 7, расположенные под углом и к меридианальной плоскости, 10 истекающий из этого сопла поток активной среды приобретает вращательное движение, закручивая в дальнейшем вокруг продольной оси эжектора.также струи активной среды и смешанного потока, а также посту15 пающую к границе раздела сред пассивную среду.

Благодаря такой закрутке потоков поперечное сечение камеры 3 смешения более равномерно заполняется активной средой, 20 процесс смешения активной и пассивной сред интенсифицируется, а в результате повышается коэффициент эжекции.

Формула изобретения

1. Многосопловой эжектор по авт. св.

25 ¹ 1019112, отличающийся тем, что. с целью повышения коэффициента эжекции, вторичное активное сопло снабжено направляющими лопатками, установленными в нем под углом к меридиональной

30 плоскости.

2. Эжектор по и. 1, отличающийся тем, что угол установки лопаток составляет

15 — 30О.

3. Эжектор по и. 1, отличающийся

35 .тем; что направляющие лопатки выполнены изогнутыми и выпуклой частью обращены к меридиональной плоскости, .при этом выходной участок лопаток расположен под углом 15-30 к этой плоскости. лл
