Соединение двух пересекающихся трубопроводов

Соединение двух пересекающихся трубопроводов

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводному транспорту и может быть использовано в различных отраслях народного хозяйства. Цель изобретения - расширение функциональных возможностей путем обеспечения соединения пересекающихся в пространстве трубопроводов. Соединение содержит выполненный из отрезка трубопровода большего диаметра соединительный элемент 1 с продольными пазами с двух торцов и охватывающими частями 3 и 6, каждая из которых образована двумя участками боковой стенки соединительного элемента 1, расположенными по обе стороны паза, обжатыми вокруг соединяемого трубопровода и скрепленными крепежными элементами 4 и 7 Пазы смещены друг относительно друга на 90° 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 1 41/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4724112/29 (22) 26.07.89 (46) 07.09.91. Бюл. № 33 (75) В. П. Карташев (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 1596170, кл. F !6 1 41/08, 1988. (54) СОЕДИНЕНИЕ ДВУХ ПЕРЕСЕКАЮЩИХСЯ ТРУБОПРОВОДОВ (57) Изобретение относится к трубопроводному транспорту и может быть использовано в различных отраслях народного хозяйства.

Цель изобретения — расширение функцио„,Я0„„1675613 A 1 нальных возможностей путем обеспечения соединения пересекающихся в пространстве трубопроводов. Соединение содержит выполненный из отрезка трубопровода большего диаметра соединительный элемент 1 с продольными пазами с двух торцов и охватывающими частями 3 и 6, каждая из которых образована двумя участками боковой стенки соединительного элемента 1, расположенными по обе стороны паза, обжатыми вокруг соединяемого трубопровода и скрепленными крепежными элементами 4 и 7. Пазы смещены друг относительно друга на 90

1 ил.

1675613

Формула изобретения

Составитель В. Цыганков

Редактор А. Мотыль Техред A. Кравчук Корректор И. Эрдейи

Заказ,g90 Тираж 414 Г1одп ис н не

БНИИПИ Государственного комитста Io изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производс.твенно-издательский комбинат Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к трубопровод4ому транспорту, а именно к соединениям пересекающихся трубопроводов, и может

)ыть использовано в различных отраслях. .4ародного хозяйства.

Цель изобретения — расширение функ5 циональных возможностей путем обеспечения соединения пересекающихся в пространстве трубопроводов.

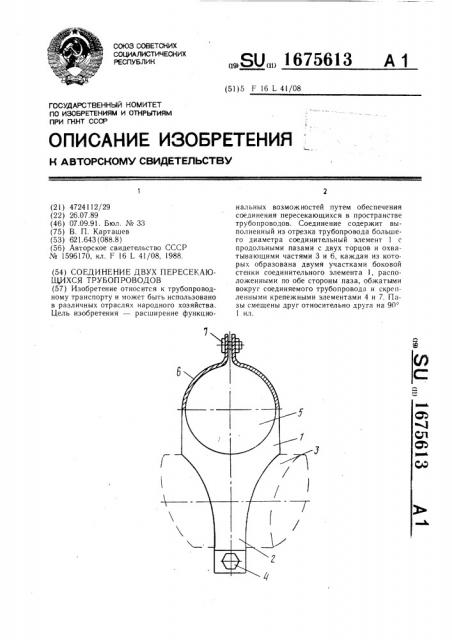

На чертеже изображено соединение двух пересекающихся тру бопроводов, общий вид.

Соединение содержит выполненный из отрезка трубопровода соединительный элемент 1 с охватывающей частью 2, в котором со стороны одного торца выполнен продольный паз с введенным в него первым трубопроводом 3, а охватывающая часть 2 образована двумя участками боковой стенки соединительного элемен. а 1, расположенными по обе стороны первого паза, обжатыми вокруг трубопровода 3 и скрепленными под ним между собой крепежными элементами 4, ?0

Со стороны второго торца соединительного элемента 1 выполнен второй паз 5, смещенный относительно первого на угол 90", в него введен второй трубопровод (не показан), а вторая oxBBTbIBBIoIII,àÿ часть 6 образована двумя участками боковой стенки соединительного элемента 1, расположенными по обе стороны второго паза 5, обжатыми вокруг второго трубопровода и скрепленными над ним крепежными элементами 7.

При этом диаметры соединяемых трубопроиодов меньше диаметра соединительного элемента 1.

Соединение работает следующим образом.

В продольные пазы с обоих торцов соединительного элемента 1 вводят соединяемые трубопроводы, пересекающиеся между собой в пространстве под углом 90, обжимают их охватывающими частями 2, 6 и скрепляют концы крепежными элементами 4и7.

Предлагаемое соединение предотвращает соударение труб при монтаже.

Соединение двух пересекающихся трубопроводов, содержащее выполненный из отрезка трубопровода соединительный элемент с охватывающей частью, в котором со стороны одного торца выполнен продольный паз с введенным в него трубопроводом, а охватывающая часть образована двумя участками боковой стенки соединительного элемента, расположенными по обе стороны паза, обжатыми вокруг трубопровода и скрепленными под ним между собой, отличающееся тем, что, с целью расширения функциональных возможностей путем обеспечения соединения пересекающихся в пространстве трубопроводов, со стороны второго торца соединительного элемента выполнен второй продольный паз, смещенный относительно первого на угол 90, в него введен второй трубопровод, а вторая охватывающая часть образована двумя участками боковой стенки соединительного элемента, расположенными по обе стороны второго паза, обжатыми вокруг второго трубопровода и скрепленными над ним крепежными элементами.
