Устройство для перекрытия открытых торцов труб

Устройство для перекрытия открытых торцов труб

Иллюстрации

Показать все

Реферат



Изобретение относится к трубопроводному транспорту и может быть использовано для перекрытия открытых торцов труб, преимущественно пластмассовых. Цель изобретения - уменьшение габаритов и материалоемкости . Устройство содержит заглушку с выпуклой частью 8, установленную в пазу 2, выполненном на торце трубы 3, соединительный элемент 4, образованный двумя участками боковой стенки трубы 3, расположенными по обе стороны паза, и крепежные элементы 6. Заглушка выполнена в виде отрезка трубы, разрезанного диаметрально вдоль образующей, а концы 7 заглушки и соединительного элемента 4 отогнуты наружу под углом 90°. Наличие паза 2 и выпуклой части 8 заглушки обеспечивает перекрытие труб без подгонки. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 1 55/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4682318/29 (22) 20.04.89 (46) 07.09.91. Бюл. ¹ 33 (75) В. П. Карташев (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 1596170, кл. F 16 L 41/08, 1988. (54) УСТРОЙСТВО ДЛЯ ПЕРЕКРЫТИЯ

ОТКРЫТЫХ ТОРЦОВ ТРУБ (57) Изобретение относится к трубопроводному транспорту и может быть использовано для перекрытия открытых торцов труб, преимущественно пластмассовых. Цель изоб„„Я0„„1675615 A 1

2 ретения — уменьшение габаритов и материалоемкости. Устройство содержит заглушку с выпуклой частью 8, установленную в пазу 2, выполненном на торце трубы 3, соединительный элемент 4, образованный двумя участками боковой стенки трубы 3, расположенными по обе стороны паза, и крепежные элементы 6. Заглушка выполнена в виде отрезка трубы, разрезанного диаметрально вдоль образующей, а концы 7 заглушки и соединительного элемента 4 отогнуты наружу под углом 90 . Наличие паза 2 и выпуклой части 8 заглушки обеспечивает перекрытие труб без подгонки. 2 ил. !

675615

Формула изобретения

Составите. н В. 11ы га иков

Редактог Л. Чотыгп, Текрс. .. Крин"., Корректор И. Эрдейи

Заказ 2990 Гираж 1зб !1одписное

ВНИИГ1И Гос дарственного комите "а по иаобре.синим и открытиям при ГКНТ (С(.Р

1: 3035, Москва. Ж 35, Раушскан наб., д. 4/5

Проиаводст генно-иадатегвский комбина ..<Па гептз, г. Ужгород, ул. Гагарина, !О1

Изобретение относится к трубопроводному транспорту и может быть использовано для перекрытия открытых торцов труб, npe11мущественно пластмассовых.

Цель изобретения — — уменьшение габаритов и материалоемкости.

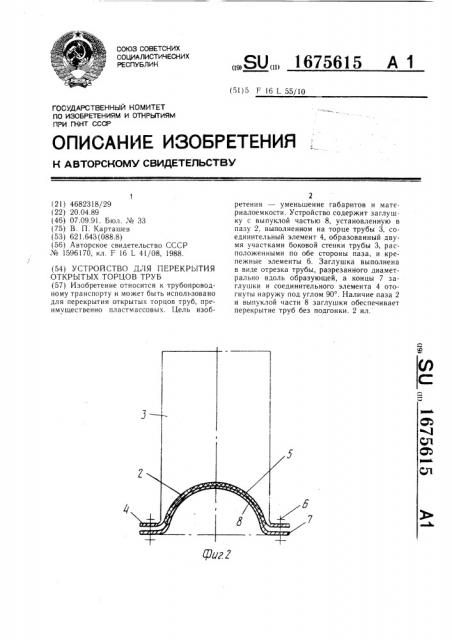

На фиг. 1 изображено устройство для перекрытия открытых торцов труб, вид сбоку; на фиг. 2 — то же, вид с торца.

Устройство для перекрытия открыты х торцов труб содержит заглушку 1, установленную в продольном пазу 2, выполненном на торце трубы 3, соединительный элемент 4, образованный двумя участками боковой стенки трубы 3, расположенными по обе стороны паза 2, уплотнительный элемент 5, установленный между заглушкой 1 и трубой 3, и крепежные элементы 6, при этом диаметр заглушки 1 меньше диаметра трубы 3.

Заглушка 1 выполнена в виде отрезка трубы, разрезанного диаметрально вдоль образующей, концы 7 заглушки 1 и соединительного элемента 4 отогнуты наружу под углом 90 и скреплены крепен<ными элементами 6, при этом выпуклая часть 8 заглушки 1 направлена внутр трубы 3. Заглушка 1

E.ûïoëHåíà со скошенными торцами 9.

Устройство работает следующим оог азом.

Заглушку 1 с расположенным на ней уплотнительным элементом 5 устанавливают выпуклой частью 8 в трубу 3. Концы соединительного элемента 4 посредством крепежных элементов 6 скрепляют с концами 7 заглушки 1.

Наличие паза ? и выпуклой части 8 заглушки 1 обеспечивает перекрытие открытых торцов труб без подгонки и возможность крепления двумя крепежными элементами 6.

Устройство для перекрытия открытых торцов труб, содержащее заглушку, установленную в продольном пазу, выполненном на торце трубы, соединительный элемент, образованный двумя участками боковой стенки трубы, расположенными по обе стороны паза, уплотнительный элемент, установленный между заглушкой и трубой, и кре20 нежные элементы, при этом диаметр заглушки меньше диаметра трубы, отличающееся тем, что, с целью уменьшения гаоаритов и материалоемкости, заглушка выполнена в виде отрезка трубы, разрезанного диаметрально вдоль образующей, концы заглушки и соединительного элемента отогнуты наружу под углом 90 и скреплены крепежными элементами, при этом выпуклая часть заглушки направлена внутрь трубы.
