Реферат



Изобретение относится к регистрирующей технике и может быть использовано в устройствах вывода информации. Цель - уменьшение поперечных колебаний носителя. Цель достигается выполнением поверхностей роликов с микровыступами и микровпадинами, ориентированными по симметричным винтовым линиям с углом подъема, направленным от края носителя к центру. 5 ил.

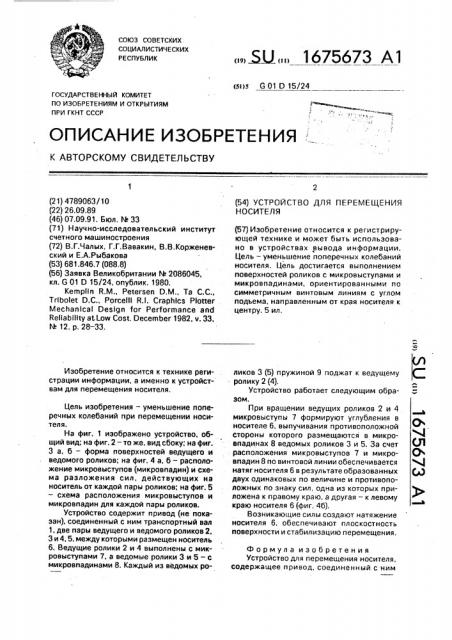

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю G 01 О 15/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОП ИСАН И Е И ЗОБ РЕТЕ Н И Я .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

6 (21) 4789063/10 (22) 26.09.89 (46) О?.09.91. Бюл. М 33 (71) Научно-исследовательский институт счетного машиностроения (72) В.Г.Чалых, Г.Г.Вавакин, В,В,Корженевский и Е.А.Рыбакова (53) 681.846,7 (088.8) (56) Заявка Великобритании М 2086045, кл. G01 О 15/24,,опублик. 1980.

KempIin R.Ì., Petersen 0.M„Ta С.С., Trlbolet D.Ñ., РогсеИ! КЛ. Craphlcs Plotter

Mechanical Design for Performance and

Reliability а11 ои Cost. ОесевЬег 1982, ч. 33, N12,,р. 28 — 33.

Изобретение относится к технике регистрации информации, а именно к устройствам для перемещения носителя.

Цель изобретения — уменьшение поперечных колебаний при перемещении носителя.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг.

3 а, б — форма поверхностей ведущего и ведомого роликов; на фиг. 4 а, б — расположение микровыступов (микровпадин) и схема разложения сил, действующих на носитель от каждой пары роликов; на фиг. 5 — схема расположения микровыступов и микровпадин для каждой пары роликов.

Устройство содержит привод (не показан), соединенный с ним транспортный вал

1, две пары ведущего и ведомого роликов 2, 3 и 4, 5, между которыми размещен носитель

6. Ведущие ролики 2 и 4 выполнены с микровыступами 7. а ведомые ролики 3 и 5 — с микровпадинами 8. Каждый из ведомых ро„„ЯЯ„„1675673 А1 (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

НОСИТЕЛЯ (57) Изобретение относится к регистрирующей технике и может быть использовано в устройствах вывода информации.

Цель — уменьшение поперечных колебаний носителя. Цель достигается выполнением поверхностей роликов с микровыступами и микровпадинами, ориентированными по симметричным винтовым линиям с углом подъема, направленным от края носителя к центру. 5 ил, ликов 3 (5) пружиной 9 поджат к ведущему ролику 2 (4).

Устройство работает следующим образом.

При вращении ведущих роликов 2 и 4 микровыступы 7 формируют углубления в носителе 6, выпучивания противоположной стороны которого размещаются в микровпадинах 8 ведомых роликов 3 и 5. За счет расположения микровыступов 7 и микровпадин 8 по винтовой линии обеспечивается натяг носителя 6 в результате образованных двух одинаковых по величине и противоположных по знаку сил, одна из которых приложена к правому краю, а другая — к левому краю носителя 6 (фиг, 4б).

Возникающие силы создают натяжение носителя 6, обеспечивают плоскостность поверхности и стабилизацию перемещения.

Формула изобретения

Устройство для перемещения носителя, содержащее привод, соединенный с ним

16 75673 транспортный вал, два ведущих ролика, смонтированных на концах транспортного вала, два ведомых ролика, каждый из которых подпружинен к одному из ведущих роликов, при этом поверхность каждого из ведущих роликов выполнена с микровыступами, о тл и ч а ю ще е с я тем, что, с целью уменьшения поперечных колебаний носителя, на поверхности каждого ведомого ролика выполнены микровпадины, при этом микровыступы и микровпадины нанесены

5 на каждой наре ведущего и ведомого роликов с равномерным шагом по попарно-симметричным винтовым линиям.
